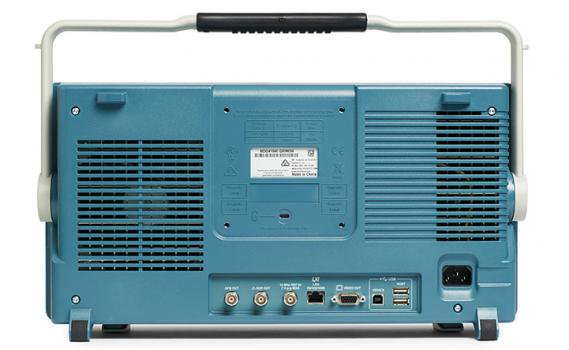

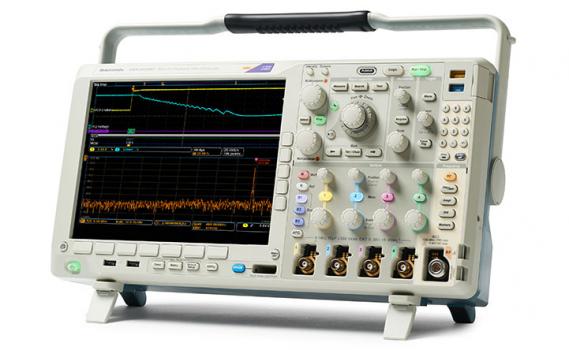

产品描述
不止是功能强大的示波器
当今的工程设计是处理器、串行总线和无线接口的复杂组合。 MDO4000C 的核心就是与可扩展平台配套的值得信赖的泰克示波器。 按照测试需求自定义。 添加 16 个逻辑通道、一个 50 MHz 任意波形/函数发生器、协议分析和集成真硬件 3 或 6 GHz 频谱分析仪可帮助解决复杂设计挑战。
特点
- 集成触发采集系统，超过 125 种时域与频域触发组合
- 通过 Wave Inspector® 控件达到 20 M 点记录长度
- 频谱分析硬件实现真正频谱分析
- 可扩展功能确保完全满足未来的需求
准确测量很重要

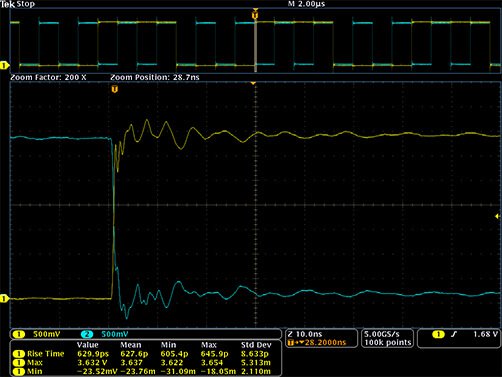

简单来说，MDO 系列示波器旨在实现业内很准确的测量，可以无比精准地查看您的设计。 MDO4000C 测量实际采集数据，而许多其他仪器仅通过测量显示数据来提供截屏视图。 不止如此。 与许多竞争对手相比，我们提供更高技术规格，确保 MDO4000C 让您在测量时拥有十足把握。 毕竟，测量精度影响设计完整性。 为什么要采用不够准确的设备？
我们为 15 项测量提供保证。他们为 4 项测量提供保证。了解其重要性。

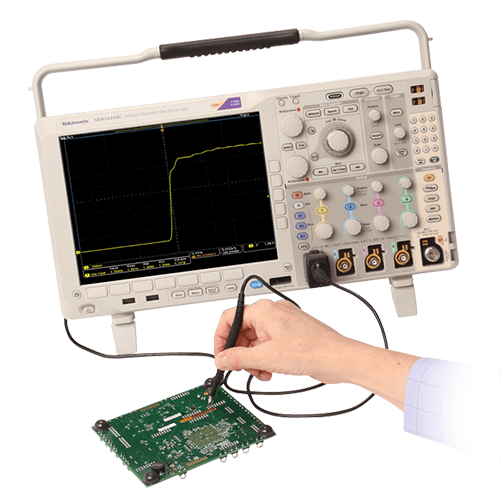

业内领先的探头 - 随附在所有购买中。
在检查测量信号路径时，探头都是不容忽视的关键元件。 在购买 MDO4000C 时，价格已经涵盖业内较好探头。 由于拥有业内较好负载 (3.9 pF) 和可匹配您示波器的带宽，TPP 系列探头将成为您日常使用的随身探头。
了解探头对测量的影响
了解 Tektronix 探头如何提高精度
特点
- TPP 系列探头为标配，每条模拟通道一只
- 3.9 pF 的业内较好电容性探头负载
- 500 MHz 或 1 GHz 探头带宽，可满足示波器的带宽
无线测量，登上全新高度
无论以前的 RF 测量是让您舒心还是烦心，装有集成硬件频谱分析仪和 SignalVu-PC 软件的 MDO4000C 示波器均能让您顺利完成 RF 测量。 与那些提供 FFT“频谱分析”的示波器不同，带有真正频谱分析仪的 MDO4000C 提供触发式采集系统，此系统跨越模拟、数字和频谱分析仪通道集成。 它可以在高达 6 GHz 频率的环境中进行 RF 测量，并将频域中的事件与导致这些事件的时域现象相关联。
MDO4000 系列与常规范围 FFT
特点
- 选配的 3 或 6 GHz 频谱分析仪
- 业内少有一款真正集成的频谱分析仪硬件
- 用模拟和数字波形进行了时间同步的频谱分析
意外发生。 确保您受到保护。我们拥有业内独具优势的意外损坏保护的计划。 是的，其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。 使用我们的“全面呵护计划”降低意外维修或更换成本。 观看视频或单击下方了解详情。
与竞争商品比较

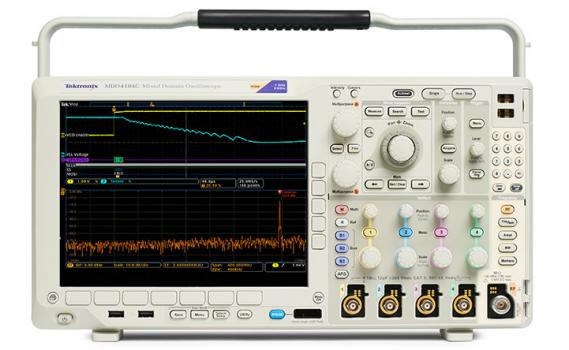

MDO4000C 系列
示波器

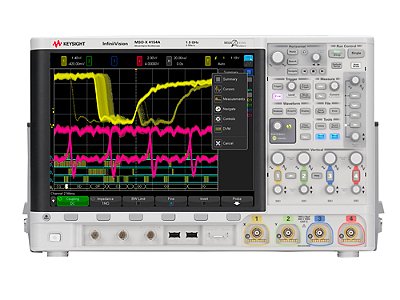

InfiniiVision 4000 X 系列示波器
|
4 通道 20 M 点，较大 |
记录长度 |
4 通道 2 M 点，较大值 |
|
波形数据 |
测量 |
显示数据 |
|
专用硬件频谱分析仪 |
频谱分析仪 |
无。 |
|
9 kHz 至 6 GHz |
RF 频率范围 |
较大范围受水平时间标度限制 |
|
高达 1 GHz - 1 年保修 |
含无源探头 |
700 MHz - 90 天保修 |
|
3.9 pF |
探头电容负载 |
9.5 pF |
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 频谱分析仪 | 函数发生器输出 |
|---|---|---|---|---|---|---|---|
| MDO4024C | 200 MHz | 2.5 GS/s | 20 M 点 | 4 | 16（选配） | 高达 6 GHz |
1 条（可选） |
| MDO4034C | 350 MHz | 2.5 GS/s | 20 M 点 | 4 | 16（选配） | 高达 6 GHz |
1 条（可选） |
| MDO4054C | 500 MHz | 2.5 GS/s | 20 M 点 | 4 | 16（选配） | 高达 6 GHz |
1 条（可选） |
| MDO4104C | 1 GHz | 2.5 - 5 GS/s | 20 M 点 | 4 | 16（选配） | 高达 6 GHz |
1 条（可选） |
|
泰克 MDO4000C |
泰克 MDO3000 |
Keysight 4000 X 系列 |
LeCroy HDO4000 |
R&S RTE1000 系列 |
R&S RTM2000 系列 |
|
|---|---|---|---|---|---|---|
| 带宽 | 200 MHz 至 1 GHz | 100 MHz 至 1 GHz | 200 MHz 至 1.5 GHz | 200 MHz 至 1 GHz | 200 MHz 至 1 GHz | 200 MHz 至 1 GHz |
| 可升级带宽 | 是 | 是 | 是 | -- | -- | 是 |
| 模拟通道 | 4 | 2 或 4 | 2 或 4 | 2 或 4 | 2 或 4 | 2 或 4 |
| 模拟采样率 | 高达 5 GS/s | 高达 5 GS/s | 高达 5 GS/s | 高达 2.5 GS/s | 高达 5 GS/s | 高达 5 GS/s |
| 标配记录长度（所有通道） | 20 M | 10 M | 2 M | 12.5 M | 10 M | 10 M |
| 集成任意波形/函数发生器 | 50 MHz（可选） | 50 MHz（可选） | 20 MHz（可选） | -- | -- | -- |
| 集成逻辑通道 (MSO) | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） |
| 集成硬件频谱分析仪 | 高达 6 GHz（可选） | 高达 3 GHz（可选） | -- | -- | -- | -- |
| 模拟、数字和 RF 通道的全同步 | 是 | -- | -- | -- | -- | -- |
| 标准探头 | 高达 1 GHz 无源探头 | 高达 1 GHz 无源探头 | 高达 700 MHz 无源探头 | 高达 500 MHz 无源探头 | 高达 500 MHz 无源探头 | 高达 500 MHz 无源探头 |
| 标准保修 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |

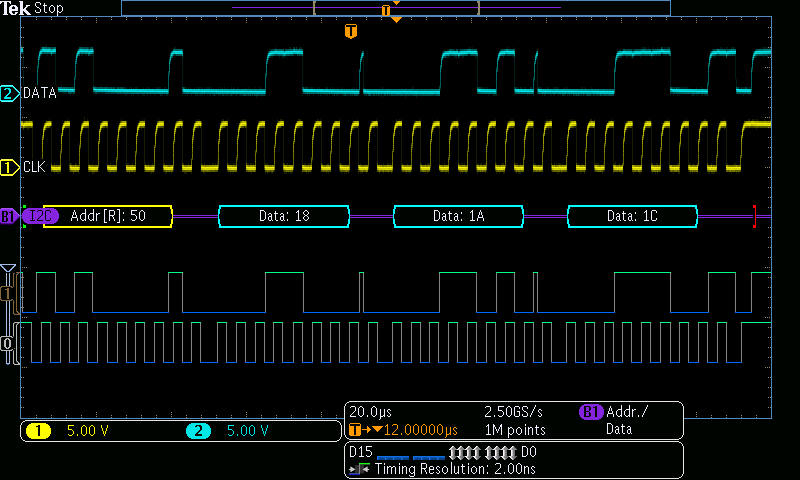

嵌入式串行总线触发、解码和分析
单个串行总线信号通常包括地址、控制、数据和时钟信息；很难单独挑出感兴趣的事件。MDO4000C 系列示波器的串行应用模块将示波器变为一款利用自动触发、解码和搜索来调试串行总线的强大工具。
特点
- I2C、SPI、RS-232 / 422 / 485 / UART
- CAN/CAN FD、LIN、FlexRay
- I2S/LJ/RJ/TDM
- MIL-STD-1553、USB、以太网
详细了解如何调试嵌入式系统中的串行总线
观看此视频了解串行总线解码

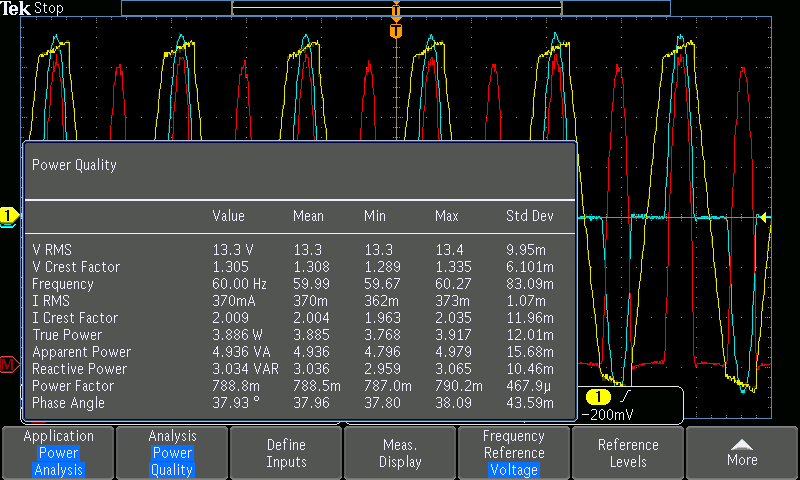

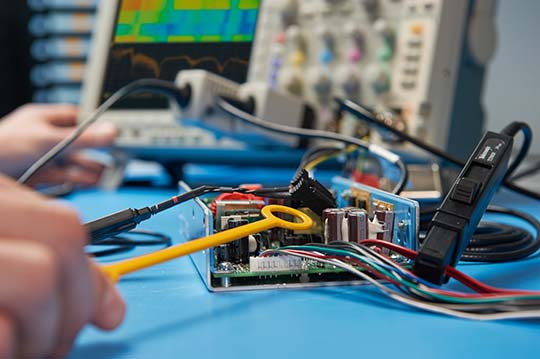

功率测量和分析
随着对能源效率的要求越来越高，设计师和测试仪器都面临着新的挑战。待机功率限制、更高的开关速度和信号范围和更低漏电流的半导体器件，正在将测试条件推向新的高度。MDO4000C 可提供电源测试解决方案来应对这些不断变化的要求。
特点
- 开关设备的功率损耗测量
- 纹波和噪声的测量和分析
- 检定功率半导体器件
- 调试有源功率因数校正电路
观看此嵌入式系统中配电故障排除视频
阅读此利用台式示波器进行电源测量和分析应用指南
电磁干扰 (EMI) 和电磁兼容性 (EMC)
执行设计 EMI/EMC 测试时，始终存在失败风险；从而导致进度和预算问题。 MDO4000C 内置有频谱分析仪和模拟信号、数字信号和射频信号的时间相关性，可让您在实验室中执行预一致性测试，显著提高完整 EMI 一致性测试靠前次就成功通过的概率。
观看此视频，了解如何查找 EMI 故障的辐射源
阅读此实用 EMI 故障排除应用指南
观看此 EMI 诊断实用方法在线研讨会

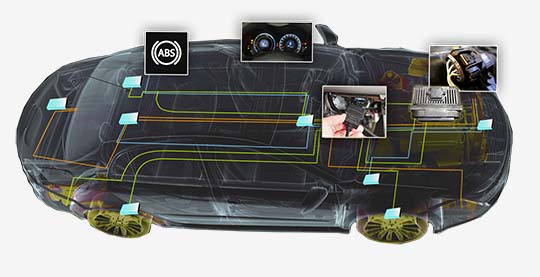

汽车总线 – CAN/CAN FD 触发、解码和分析
当今汽车的技术要求所要求的电子器件和系统比以往更复杂、更敏感。泰克 MDO4000C 是六合一仪器，旨在帮助应对这些先进技术的测试和验证挑战。现在一台仪器可用于以下用途：
- 调试和验证 CAN FD、CAN、LIN 和 FlexRay
- 混合动力/电动车辆的大功率测试
- 验证车载无线系统
- 新器件评估（MEMS 传感器、LED 驱动器、LED
观看此 CAN/CAN FD 协议解决方案视频
详细了解我们的汽车解决方案
