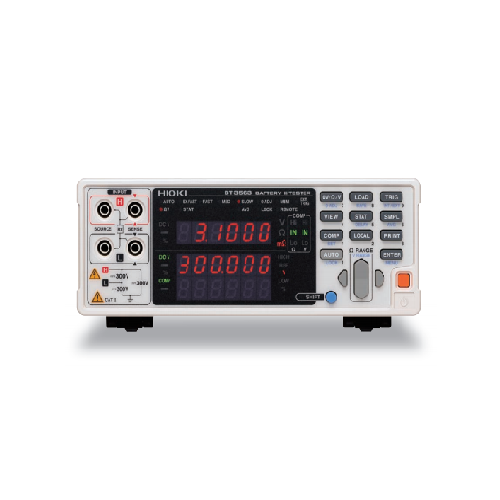

BT3562-63-61 电池测试仪 HIOKI日置
今天介绍这款 BT3562电池测试仪 飞机维修也能用得上。是一款性能不错的高压电池、锂电池和二次电池检查测试仪，有些用户也把它叫做高压电池和大型电池单元测试仪。测试速度适合高速测试，常用于电池生产企业检查生产线的高电压电池组/电池单元，非常适用于对低电阻电池和大型电池进行单元检查。可以使用其内部阻抗+电池电压的同时高速测量，精度是读数级精度，精度0.01%rdg。万分之一的高精度测量。加上阻抗测量使用的是交流4端子法。测量时......
产品描述
今天介绍这款BT3562电池测试仪飞机维修也能用得上。是一款性能不错的高压电池、锂电池和二次电池检查测试仪，有些用户也把它叫做高压电池和大型电池单元测试仪。测试速度适合高速测试，常用于电池生产企业检查生产线的高电压电池组/电池单元，非常适用于对低电阻电池和大型电池进行单元检查。可以使用其内部阻抗+电池电压的同时高速测量，精度是读数级精度，精度0.01%rdg。万分之一的高精度测量。加上阻抗测量使用的是交流4端子法。测量时能够不受测试线的配线阻抗影响。结果更精准。另一种型号BT3563更是可以直接测量高达300伏的高压电池。满足大电压测试要求。也可以用于大型(低阻抗)元件测试或是来料品质管理。
无论是大规模、低电阻的锂电池还是在高压应用中成长的电池，都面临着电池生产行业的不断壮大测试要求不断提高，这时我们的电池测试仪需要更高的精准度才可以配合。BT3563、BT3562和3561采用多种接口能够适合高速自动化生产线测试，同时高速检查内部电阻(IR)和电池电压(OCV)，是电池测试行业的福音。
元器件测量仪器也叫电池测试仪，有三款型号BT3563，BT3562，BT3561。高精度电压测量(精度0.01%rdg.)，很适用于单体电池检查，通过测量阻抗和电压来确认出货产品的质量。可检查范围覆盖大型单体电池包到高电压电池组。增大测试电流使测试回路更加稳定。在判断合格的标准值上需要用户先行根据电池种类进行输入方可测试。具备EXT I/O的公头连接器（系统侧）供使用。测量线为非标配产品。需要的话，需要另行选购选件。
型号BT3563和BT3562这二款的响应时间10ms+采样时间8ms的高速测量，同时这二款也具有3mΩ~3000Ω的量程，从大型单体电池包到纽扣电池等皆可对应。适用量程和范围广。有丰富的功能支持测量。适用于手机/便携式电子产品等的小型电池组的高速量产检查，适用于小型元器件的高速量产检查用300mΩ/3Ω量程能够达到10ms的高速检查。提高了小型单元量产检查的效率。电压测量量程20V，阻抗测量量程300mΩ/3Ω。
型号BT3563和BT3562这二款的响应时间10ms+采样时间8ms的高速测量，同时这二款也具有3mΩ~3000Ω的量程，从大型单体电池包到纽扣电池等皆可对应。适用量程和范围广。有丰富的功能支持测量。适用于手机/便携式电子产品等的小型电池组的高速量产检查，适用于小型元器件的高速量产检查用300mΩ/3Ω量程能够达到10ms的高速检查。提高了小型单元量产检查的效率。电压测量量程20V，阻抗测量量程300mΩ/3Ω。
测量异常检查可信及案例
BT3563，BT3562，BT3561电池测试仪能检测出测试探头的接触不良和断线情况，提高测量的可信度。自动校准功能能够自动补偿内部测量电路中的微小漂移和增益变化，保证高精度测量。平均值功能：利用2~16次计算一次平均值的功能，减少不稳定因素，可放心测量。用于高压电池组检查、用于电池模块检查、用于大型(低阻抗)元件检查。用于纽扣电池的高速量产检查，用于燃料电池组测量，用于电池的研究开发测量。装有电池的电子设备实例：手机、电子书阅读器、电动自行车、电瓶车、EV/HEV。
功能和性能
测量值保存：通过外部I/O触发，很多可保存400组测量值并可一次性传输到电脑。
统计运算：很多能够对30,000组数据进行运算。适用于工程管理和品质管理。
测量条件的保存：比较器的条件设置等，很多可保存和读取126条测量条件。也可选择通过外部控制保存的条件。
丰富的接口更适用于自动测量产线的应用
电池测试仪标配RS-232C，能以很快10ms的速度38,400bps传输信息。BT3563-01、BT3562-01、3561-01 还另外标配了GP-IB接口。
■高速接口
能够通过外部控制进行触发、测量条件的读取和调零。另外，能够输出比较结果、测量完毕、测量异常等信号。(BT3563/BT3562和3561之间有所差别。需要详细信息时，请确认各机型的说明书。)
■Handler接口 Handler接口
■比较器功能
●阻抗&电压同时判断：阻抗和电压分别独立的比较功能，可进行Hi/IN/Lo的判断。判断结果可在画面显示、蜂鸣、外部I/O输出。画面显示能同时看到双方的判断结果。
●综合判断结果输出：对于阻抗和电压除了各自的判断结果之外，可向外部I/O输出综合判断结果。这样能够确认综合的判断结果。
●2种设置方法：可进行以下2种设置。Hi/Lo按照各自的上下限绝对值设置的方法和按照任意标准值的偏差(%)设置的方法。
测量量程和精度
BT3563，BT3562，BT3561电池测试仪精度保证条件要求温湿度范围：23℃±5℃、80%rh以下(不凝结)；调零后预热时间30分钟以上，自 我校准：采样=SLOW以外为在预热后进行自我校准。自我校准后的温度变化为±2℃以内。
关于精度：从由测量值和测量量程决定的读数误差 (±%rdg.) 和数字误差(±dgt.) 来计算精度。
[ 计算例 ]测量值 ：1Ω，测量量程 ：3Ω 时从下表，精度参数为 ±5%rdg. ±5dgt.
(A) 读数误差 (±%rdg.) ：1[Ω]×±0.5%=±0.005[Ω]
(B) 数字误差 (±dgt.) ：因为很小分辨率为 0.0001Ω， 所以 ±5dgt.= ±0.0005[Ω]
(C) 整体误差 (A+B) ：=±0.0055[Ω]
从整体误差 (C)，相对于 1Ω 的测量值的误差范围为0.9945~1.0055Ω。有据可查，有据可算，银飞推荐购买BT3563、BT3562、BT3561。
BT3563、BT3562、BT3561电池测试仪参数
| 测试条件 | BT3563/BT3563-01电池测试仪 | BT3562/BT3562-01电池测试仪 |
| 较大输入电压 | 额定输入电压：DC±300V | 额定输入电压：DC±60V |
| 对地间较大额定电压：DC 300V | 对地间较大额定电压：DC 70V | |
| 电阻测量量程 | 3mΩ (较大显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (较大显示3100.0Ω，分辨率100mΩ)，7档切换 | |
| 测量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST时加上±3 dgt.，FAST/MEDIUM时加上±2 dgt.) | ||
| ±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST时加上±30 dgt.，FAST时加上±10 dgt.,MEDIUM时加上±5 dgt.) | ||
| 测量源频率：1 kHz ±0.2 Hz，测试电流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，开路端口电压： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程) | ||
| 电压测量量程 | DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3档切换 | DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2档切换 |
| 测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.） | ||
| 显示 | 电阻31000，电压600000，LED | |
| 采样时间 | EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms | |
| ※显示值为很快时，根据测量项目、电压频率的不同而不同 | ||
| 整体测量时间 | 响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同） | |
| 比较功能 | 判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，较大DC 50mA） | |
| 模拟输出 | 仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V） | |
| 接口 | EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB（仅-01机型） | |
| 体积和重量 | 215W×80H×295Dmm，2.4kg | |
| 电池测试仪附件 | 电源线×1 | |
