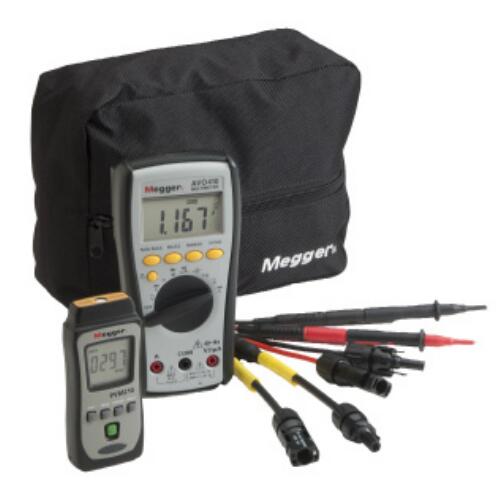

在安装，调试和测试光伏组件安装时，需要附加仪器以配合常用电工的测试设备，例如Megger MFT1730和MFT1835多功能测试仪。Megger PVK320光伏测试套件以PVM210辐照度计，一台CATIV 10A直流AVO410万用表和一套专业太阳能测试导线的形式提供这种附加仪器。为了便于存放光伏套件，还包括一个拉链储存袋。

Megger PVK320光伏测试套件为太阳能/光伏工程师提供了万用表选项，可以根据发布的标准，通过PVM210辐照度计验证太阳能电池板制造商提供的规定短路电流。

PVM210辐照度计
PVM210辐照度计是一种口袋大小的仪器，将太阳能探测器和仪表组合在一个单元中，允许单手使用，非常适合在高空和倾斜的屋顶上工作。该装置有一个3¾数字显示屏，较大范围为1999 W /m² 。保持功能可以轻松测量太阳能。

AVO410 CATIV万用表
AVO410万用表具有1000 V dc / 750 V ac和10 A ac / dc范围。该仪表具有CATIV 600 V安全等级，在交流电压范围内可以获得真正的RMS读数。其他功能包括电阻，频率和电容。附加功能也被证明可用于光伏设备的其他部分。AVO410万用表由坚韧的橡胶皮套保护，可提供额外的防护等级。

专业的光伏测试线
除了AVO410万用表附带的硅万用表测试引线外，PVK320光伏测试套件还包括两对专业太阳能探针。 靠前对引线由1.3米长的测试引线组成，每端测量引线端接标准4毫米插头，另一端用典型的MC4型太阳能电池板连接器端接。 在安装使用MC3连接器的面板时，为方便起见，提供一对MC3至MC4 0.2米适配器引线。

规格：
PVM210辐照度计
显示：3¾数字LCD
范围：1999 W /m²/ 634 BTU /（ft²* h）
准确度：通常在±10 W /m²/±3 BTU /（ft²* h）
分辨率：0.1 W /m²/ 0.1 BTU /（ft²* h）
尺寸：134毫米（高）×48毫米（宽）×27毫米（D）
重量：约。90克
电池：2节AAA，MN2400，LR03

AVO410万用表
直流/交流电压：1000 V dc / 750 V ac
直流/交流电流：10A dc / ac
电阻：60MΩ
频率：60 MHz
电容：6 mF
尺寸：82毫米（宽）x 164毫米（高）x 44毫米（D）
重量：522克
电池：9 V PP3,6F22，NEDA
有关各种仪器和电气规格的完整信息，请参阅每台仪器的相应数据表。

光伏测试线索
1对1.3米引线端接4毫米插头和MC4太阳能连接器
1对0.2米适配器引线，端接MC4和MC3太阳能连接器
较大电流：19 A.
较大电压：1000 V.
拉链袋
尺寸：230毫米（长）x 170毫米（宽）x 70毫米（D）
