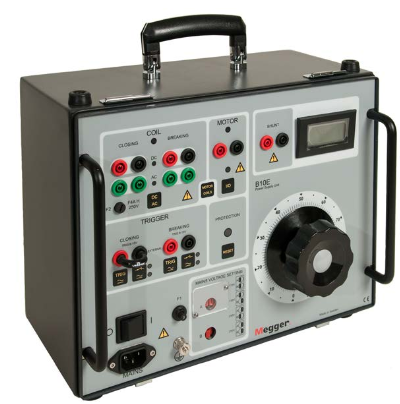

Megger B10E线圈跳闸测试仪

Megger B10E 线圈跳闸测试仪 需要一个可变的直流电压来测试一个断路器。不应使用变电站电池,因为这对测试人员,测试设备以及正在测试的设备带来相当大的风险。确定电磁线圈和保护机构是否缓慢或正常工作的较好方法是在很小脱扣电压下进行测试。国际和国家标准如IEC 62271-100,ANSI C37.09等描述了很小跳闸电压测试。 B10E 线圈跳闸测试仪 d.c. 高压电源可用于以这种方式测试断路器线圈。B10E 线圈跳闸测试仪 提供无纹波可变DC电压,可轻松适应高负载和......

产品描述

线圈跳闸测试仪
Megger B10E线圈跳闸测试仪需要一个可变的直流电压来测试一个断路器。不应使用变电站电池,因为这对测试人员,测试设备以及正在测试的设备带来相当大的风险。确定电磁线圈和保护机构是否缓慢或正常工作的较好方法是在很小脱扣电压下进行测试。国际和国家标准如IEC 62271-100,ANSI C37.09等描述了很小跳闸电压测试。

B10E线圈跳闸测试仪 d.c. 高压电源可用于以这种方式测试断路器线圈。B10E线圈跳闸测试仪提供无纹波可变DC电压,可轻松适应高负载和可变负载。由于有一个独立的输出用于供应弹簧充电电机,因此,B10E线圈跳闸测试仪非常适合测试没有连接或可用辅助电压的断路器。

紧凑的电源单元,线圈跳闸测试仪为那些在高压断路器上进行维护的人员提供可靠的帮助。控制面板的直观布局使其易于操作,并且内置的热断路器和过载保护器使其可以安全使用。B10E线圈跳闸测试仪是与断路器制造商和测试人员合作开发的。

B10E线圈跳闸测试仪是专为变电站和工业场所设计的便携式自包含测试装置。B10E线圈跳闸测试仪用于测试中压和高压电力断路器。线圈跳闸测试仪采用很新技术,采用无纹波可变DC电压操作断路器线圈,并根据制造商的原始规格对电动机进行充电以确定这些设备的状况。

B10E线圈跳闸测试仪特点:
可靠和稳定的a.c. 和d.c. 电源断路器测试。
连续可变的24-250 V AC或DC输出。
独立输出用于闭合线圈,跳闸线圈和弹簧充电电机电压。
直接触发很小的跳闸电压测试。

B10E线圈跳闸测试仪技术参数:
规格:在标称输入电压和+ 25°C(77°F)的环境温度下有效
环境:适用于中压和高压变电站和工业环境
温度操作0°C至+ 50°C(32°F至+ 122°F)存储和运输-40°C至+ 70°C(-40°F至+ 158°F)
湿度5% - 95%RH,不结露
CE标志EMC 2004/108 / EC LVD 2006/95 / EC
电源电压115/230(135/250)V AC,50/60 Hz
功耗(较大)3300 W
保护热切断,+ 80°C(+ 176°F)
直流输出端的短路保护器
尺寸仪器350 x 270 x 220毫米(13.8“x 10.6”x 8.7“)
运输箱610 x 290 x 360毫米(24.0“x 11.4”x 14.2“)
重量20.8公斤(45.8磅)29.3公斤(64.6磅)
附件 运输箱测试导线组,带4 mm可堆叠安全插头2 x 0.25 m(0.8 ft),2.5mm²2 x 0.5 m(1.6 ft),2.5mm²8 x 2 m(6.6 ft),2.5mm²
显示 LCD

测量部分
电压表 - 数字
范围0 - 300 V DC,0 - 300 V AC
分辨率1 V.
显示值的±1%不准确,显示值的DC±2.5%,AC
电流分流5 A / 50 mV±0.5%(内置)
输出(DC),CATII
线圈,关闭/打破
输出电压24-300 V DC
负载间隔较大1 s(电流超过50 mA时)
Ripple2%预设电压的峰峰值


本文来自Megger测试仪
