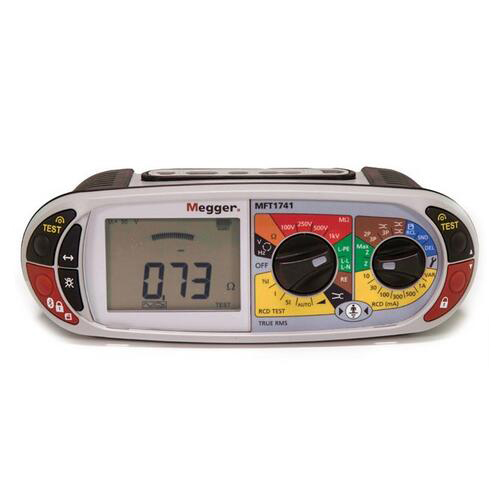

Megger的MFT1741多功能测试仪是Megger MFT1701系列中较为先进的型号，它以MFT1731的卓越性能为基础。特别是，MFT1741多功能测试仪拥有一个新的置信度计，它表明读数的可靠性和增强的环路测试硬件，可以抵消RCD对环路阻抗值的影响。与MFT1701系列其他仪器一样，该测试仪非常适合用于住宅，商业和工业低压设备，以符合BS7671和建筑规范P部分的认证要求。仅需4秒钟就可以获得回路阻抗读数，MFT1741多功能测试仪具有市场上很快和很准确的不跳闸回路测试程序。

MFT1741多功能测试仪上的高级三线式无跳闸回路阻抗测试对于RCD或RCBO防止使用高电流双线测试非常有用，因为定期不间断测试容易受到噪声和谐波的干扰。在进行初始环路测试后，测试仪会自动检测并补偿这种干扰，从而在嘈杂的电路上实现稳定，可重复的环路测试。当数字调整后，通过显示在读数上方的置信度计弧线的收缩跟踪该补偿。如果电弧不能完全收缩，这表明很终读数可能不可靠，而完全收缩表示高可靠性。MFT1741多功能测试仪的Confidence Meter因此通过确认读数何时非常可靠，减少了重复读取地回路阻抗的需要。如果弧的可靠性水平较低，用户可以采取措施来改善读数，如绕过RCD或重复读取。

MFT1741多功能测试仪主要特征：
正在申请专利的Confidence Meter
评估屏幕上的阅读可靠性
在嘈杂的环境中进行可靠，可重复的环路测试
批准的回路测试硬件抵消RCD抬升
连续性测试：15mA，200mA
绝缘电阻测试：100V，250V，500V，1000V
两线和三线环路测试
斜坡，手动和自动RCD测试（A，S，B，3相）
真有效值电压，频率和相位旋转
用2 + 3极测试进行地球测试

MFT1741多功能测试仪规格参数：
绝缘测试：
输出电压：在额定负载或更低时为-0％+ 20％

电压显示：±3％±3位数额定电压的±0.5％
短路电流：1.5 mA标称测试电流
测试负载电流：绝缘很小通过值时为1 mA
绝缘精度：
1000伏特：10kΩ〜999MΩ; ±3％±2位数字
500伏特：10kΩ〜500MΩ; ±3％±2位/> 500MΩ; ±10％±4位数
250伏特：10kΩ〜250MΩ; ±3％±2位/> 250MΩ; ±10％±4位数
100伏特：10kΩ〜100MΩ; ±3％±2位/> 100MΩ; ±10％±4位数
抵抗和连续性：
0.01Ω〜99.9Ω：±2％±2位
100Ω〜99.9kΩ：±5％±2位
开路电压：5 V±1 V
测试电流：（0Ω〜2Ω）/ 205 mA±5 mA / 15 mA±5 mA（用户可选）
循环测试：
实时接地/中性电源：48 V〜280 V（45 Hz〜65 Hz）
实时供电：48 V〜500 V††（45 Hz〜65 Hz）
L-N / L-L测试：±5％±5位数
L-E测试†：
0.1Ω〜39.9Ω：±5％±5位±噪声容限
40.0Ω〜1000Ω：±10％±5位
显示范围：0.01Ω〜1000Ω
现场对地PFC范围：20 kA
生活PSCC范围：20 kA

†参考条件适用
††MFT1711 280 V
对于测试环境请参阅服务数据
RCD测试：
电源可达100 mA：48 V〜480 V **（45 Hz〜65 Hz）
供电高达1A：48V〜280V
RCD类型：AC，A，S，B型（纯直流）
无行程测试（1 / 2xI）：-10％〜-0％
旅行测试（1xI，2xI和5xI）：+ 0％〜+ 10％
斜坡测试触摸电压（0〜253 V）：+ 5％+ 15％±0.5 V
跳闸时间：±1％±1 ms
跳闸电流：±5％
步骤递增：
VAR（可变RCD选择）
10 mA〜50 mA：1 mA步长
50mA〜500mA：5mA步骤
500毫安〜1000毫安：10毫安
