产品描述
HVH黑水调节阀阀芯采用上导向结构，阀体流道呈带斜面的球形空腔结构，阀座设计遵循文丘里加速原理，阀芯和阀座采用喷焊或整体烧结硬质合金，达到防冲刷，耐磨损的作用，该产品具有防堆堵，抗冲蚀，大流通能力，可调范围广等特点。HVH黑水调节阀主要适用于控制含有硬质颗粒的多相流体如煤浆水等。
HVH黑水调节阀配用薄膜式和气缸活塞执行机构，其结构紧凑，输出力大。产品符合GB/ T4213-2008标准。
HVH黑水调节阀规格
| 阀体形式 | 角型单座铸造球型阀 |
|---|---|
| 公称通径 | DN25～400mm |
| 额定CV值 | 1.0～3150 |
| 公称压力 | PN1.6～16MPa，ANSI150～900 |
| 流体温度 | -17～+350℃ |
| 连接方式 | 法兰型 Flanged：RF、RJ、TG、MFM |
| 阀体材质 |
SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M SCS16A/CF3M |
| 阀内件材质 | SUS304，SUS316，SUS316L，石墨 Grafoil |
| 可调比 | 50：1 |
| 流体特性 | 线型 Linear，等百分比 EQ% |
| 阀座泄漏量 | ANSI Class IV |
| 执行机构 | 气动薄膜式 HA，气缸活塞式 VA、VP |

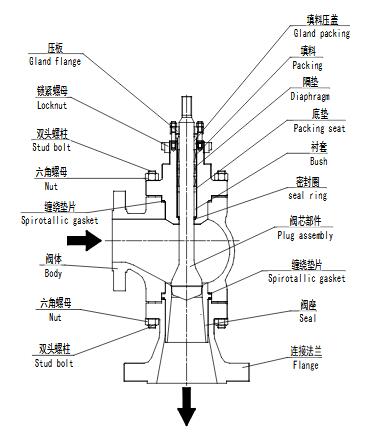

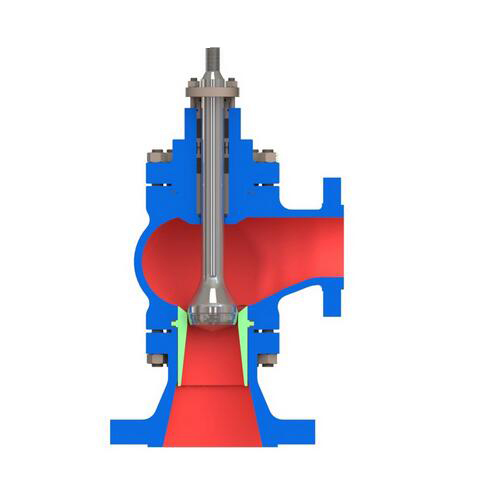

HVH黑水调节阀结构图
