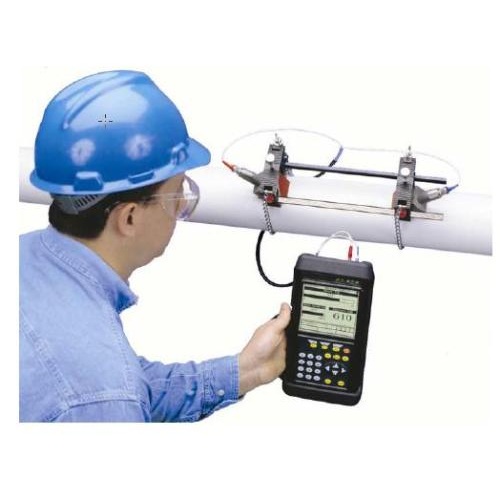

PT878超声波流量计可选功能及附件以满足用户各种气体流量测量需求。其小巧、轻便、可充电电池及通用型电源的设计更使它成为能在各处测量的理想选择之一。过去，便携式流量计仅限于测量液体，那是因为已有的技术无法在金属管线上测量气体流量。GE工业集团测量与传感部门开发了一项新技术可将夹装式流量计的所有优点拓展至气体测量方面。PT878超声波流量计测量技术适用于高压或低压气体，其管线可以是金属或其他材料。PT878GC流量计可用于测量几乎任何一种气体。它特别适合测量腐蚀性、有毒性、高纯及消毒后的气体，同样适用于那些不希望破管的应用由于无需在管线上开孔，因此大大节省了固定安装的费用。它没有湿式或可动部件，无压损，量程比极宽。

我们在小至3/4''大至24''的各种金属管线上对这种新型的流量计进行了测试。它适合测量包括空气、氢气、天然气等在内的各种气体。

产品规格：

性能指标

流量类型：符号很低压力要求的导声气体，见安装需求表。管线尺寸：●20mm～300mm,选用PT878GC-01

●100mm～610mm,选用PT878GC-02

管壁厚：管壁越厚，气体密度要求就越高，见安装需求表管线材质：所有的金属盒塑料管。无内衬的管线

流速精度：●管径≤150mm;读数的±2%～5%

●管径>150mm:读数的±1%～±2%（注：精度取决于管径和其它因素）

重复性：读数的±0.2%～±0.5%

范围（双向）：见安装需求表

量程比（全范围）150：1

注：所给性能指标是假定管内流场已充分发展（通常是满足上游20倍管径的直管段下游10倍管径的直管段）和流速大于1.5m/s。对于2英寸或更小管径需要至少有3米的连续直管段，没有法兰，焊接或接头

测量参数：标准流量和实际流量，流速和质量流量


电子部件

流量测量：受专利保护的互相关时差法（CorrelationTransit-Time）

外壳：IP67潜水艇

外形尺寸：1.36kg,238×138×38mm

显示：240×220像素，带背景光的LCD显示

键盘：25键触觉反馈橡胶键盘

内部电池：充电电池：可连续工作8小时

充电器输入：100～250VAC,50/60Hz,0.38A

内存：FLASH内存，可现场升级版本


传感与测量

操作温度：-20～55°C

储存温度：-40～70°C（注：为确保很长电池使用寿命，高于35的温度下储存不应超过一个月）

标准输入/输出：●一路4～20mA电流输出

●一路用户可选的脉冲（5V）或频率（5V方波，100到10000Hz）输出

●两路420mA模拟输入，带内置电源可用于双线制温度和压力变送器，数字通讯接口：红外接口与PC机或打印机相连

现场参数设定：●菜单操作界面，使用键盘和功能键设定

●在线帮助功能包括管线参考表格

●存储功能用于保存现场参数

数据记录：●内存容量可记录超过100，000个流量数据参数

●可以通过键盘编辑存储的单位、更新时间和起止时间

显示功能：●图形显示功能以数字和图像形式显示流量

●显示存储的数据

●诊断参数

欧洲标准：电源系统符合欧洲EMC标准89/336/EEC


夹装式超声波流量传感器

温度范围：●标准：-40～130°C

●可选：-40～230°C

传感器材料：不锈钢和塑料

安装：便携式气体传感器夹具

●PCFG-1用于管径小于300mm的应用

●PCFG-2用于管径大于300nn的应用

耦合剂：CPL-16

适合使用区域：●标准：非防爆区

●可选：全天候NEMA4IP65

●可选：防爆Class,Div,1,GroupsC,D

●可选：防爆Exll2GEExmdllCT6-T3（注：PT878G电子部分设计用于非防爆区）

●标准：一对LEMO同轴电缆接头及8m电缆

●可选：对大多数传感器可选很长154m电缆


可选测厚探头

传感器：GE工业集团传感器与测量部门的双元传感器

壁厚范围：1.3mm76.2mm。此文章来自压力校验仪。
