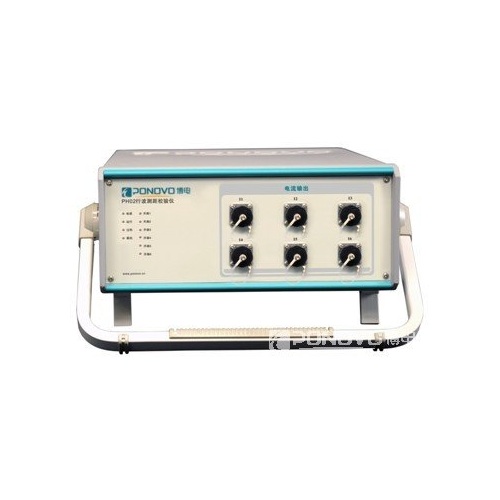

PH02行波测距校验仪
PH02行波测距校验仪的主要功能其实就是把我们测量出来的行波波形数据经过D/A和电流放大器输出之后再进行一个储存以及记录，检测出来一些发生模拟的有问题的行波信号。PH02行波测距校验仪还有着6路输出的端子，这款校验仪还可以一起回放1~6路行波电流，，每路数据长度较大为512K word。能够回放采样频率10MHz的行波信号。后面板上的2对开关量端子（1对快速开入和1对快速开出）与GPS同步接口，用于完成多机本地与异地同步测试运用。 设备与PC机经过......
产品描述
PH02行波测距校验仪的主要功能其实就是把我们测量出来的行波波形数据经过D/A和电流放大器输出之后再进行一个储存以及记录，检测出来一些发生模拟的有问题的行波信号。PH02行波测距校验仪还有着6路输出的端子，这款校验仪还可以一起回放1~6路行波电流，，每路数据长度较大为512K word。能够回放采样频率10MHz的行波信号。后面板上的2对开关量端子（1对快速开入和1对快速开出）与GPS同步接口，用于完成多机本地与异地同步测试运用。
设备与PC机经过以太网口通讯。由联机软件完成波形的挑选、下载和输出。软件支撑Comtrade格局数据文件回放。用户可设置信号输出变比、回放进程数据输出频率、毛病前时刻、回放触发方式等。
PH02交流行波测距校验仪包括6通道宽频带、高速电流信号源，能够完整地、高质量地复现行波故障信号。校验仪软件具有故障回放功能，能够按照电力系统故障电流行波的EMTP仿真波形数据或现场记录输出相应的行波信号，支持读取Comtrade格式数据文件。提供自行定制波形输出软件，方便实验室校验测试。
行波测距校验仪可以应用于行波测距系统的开发以及实验室和现场调试中。
PH02行波测距校验仪特点
●高性能线性电流放大器
●宽频域，0~500KHz（3dB带宽）
●优良的暂态特性，上升下降时间小于3μs
●波形光滑真实，波形无毛刺
●幅值准确，可精确至0.5%
●异地同步，异地装置GPS触发同步误差≤0.5μs
●高速回放，较大数据采样率10MHz
高速电流源
●输出通道：6路
●电流参数：故障波输出时，瞬时较大值15A；能够短时输出有效值10A的电流；能够连续输出有效值5A电流；
●额定功率：单通道为 60VA；
●幅值精度：测试波形—50Hz正弦波；
波形
波形有效值范围：0.5≤1＜10A，精度≤0.5％；
波形有效值范围：0.1≤1＜0.5A，精度≤1％±1mA；
●幅频特性：0Hz~500KHz（3dB带宽）；
●放大器电流输出暂态特性： 输出上升下降时间为3μs，5A的梯形波电流，正负超调量<10%；
输出同步
●同一装置不同通道间输出的同步误差不大于0.2μS；
●两套装置通过GPS分脉冲和快速开入量等方式同步，输出的同步误差不大于0.5μS；
高速回放功能
●支持较大数据采样率10MHz；
●装置支持故障前慢速回放，很长回放时间50 s,很短回放周期80 ms；
●支持回放功能：单次、连续（幅值小于5A）、GPS分脉冲触发、开入组合触发；
保护功能
●电流开路保护和报警
接口
计算机接口：以太网口，GPS同步接口：两套装置通过GPS分脉冲同步的输出时间差能够达到≤0.5μs。
PH02行波测距校验仪和前面的PH的较大的差别就是再通道上面，这款PH02行波测距校验仪有着六个通道，北京博电的产品常常会有一个系列，然后进行不同的配置以及不同的功能，方便大家在根据当时测试的不同参数以及不一样的规格来进行选择。此文章来自压力校验仪。
