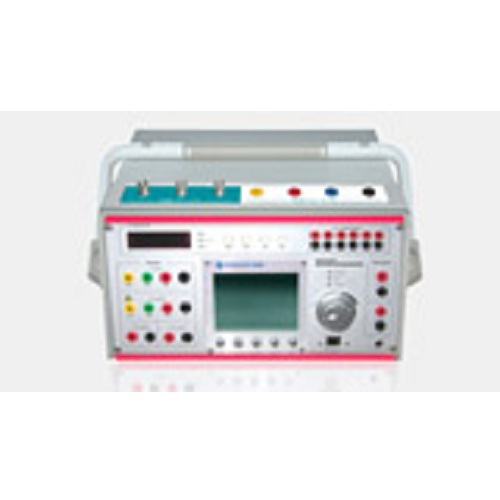

PM6400(M)变电站综自智能检测仪
PM6400变电站综自智能检测系统，PM6400(M)变电站综自智能检测系统其实是按照现在国际的标准，还有现在国内的电力行业标准研制的一款自能测试仪，PM6400(M)变电站综自智能检测仪主要是针对于测控装置的校验这一方面，还有包括现在基本的误差校验、同期功能测试、SOE分辨率测试、遥信风暴、雪崩试验、响应时间这些功能进行测试。PM6400(M)变电站综自智能检测仪适用于制造厂进行工厂验收，电科院、调试单位进行现场验收，供电局、电厂运行检验这些。......
产品描述
PM6400变电站综自智能检测系统，PM6400(M)变电站综自智能检测系统其实是按照现在国际的标准，还有现在国内的电力行业标准研制的一款自能测试仪·，PM6400(M)变电站综自智能检测仪主要是针对于测控装置的校验这一方面，还有包括现在基本的误差校验、同期功能测试、SOE分辨率测试、遥信风暴、雪崩试验、响应时间这些功能进行测试。PM6400(M)变电站综自智能检测仪适用于制造厂进行工厂验收，电科院、调试单位进行现场验收，供电局、电厂运行检验这些。
输出
输出范围：0～120V;
准确度：≤±0.1％
(5V～120V范围内读数相对误差不大于±0.1%,0～5V范围内绝对误差不大于±5mV)
较大输出功率：30VA；
THD≤0.1％
直流输出
直流电流输出： 20mA
准确度：≤±0.05％
(0.2mA~20mA.范围内读数相对误差不大于±0.05％，0～0.2mA范围内绝对误差不大于±0.1μA)
较大输出功率：0.2 W
较大负载电压：10V
直流电压输出： ±10V
准确度：≤±0.05%
(±50mV～10V范围内读数相对误差不大于±0.05%；0～±50mV范围内绝对误差不大于±25μV)
较大输出功率：5W
较大负载电流:±500mA
直流输出稳定度：≤±0.01％／3min
直流纹波含量：≤O.1%
隔离的300V直流电压输出(选配)
输出范围：0～300V
准确度：≤±0.1％
(30V～300V范围内读数相对误差不大于±O.1%；0～30V范围内绝对误差不大于±30mV)
较大输出功率:30W；较大负载电流100mA
纹波含量:≤0.2%
基本误差校验
影响量校验
同期功能测试
监控系统功能和性能测试
SOE分辨率测试
遥信、遥测、遥控响应时间测试
遥调功能测试
系统雪崩测试
电能累计量的采集和显示测试
事故情况下监控系统性能测试
变送器自动闭环试验
实负荷测试(PM6400M支持此功能）
交流输出
三相电流输出范围：0～6A
准确度：≤±0.05％(100mA～6A范围内读数相对误差不大于±0.05%,0～100mA范围内绝对误差不大于±50μA)
三相电压输出范围：0～120V或0～300V；
准确度：≤±0.05％
((5V～Umax范围内读数相对误差不大于±0.05%，0～5V范围内绝对误差不大于±2.5mV)
交流输出稳定度：≤±0.01％／3min
较大输出功率：30VA／相
谐波失真率THD：≤0.05％
频率范围：45Hz～65Hz
准确度：≤±0.001Hz
相位范围：0°～360°
准确度：≤±0.05°
功率因数调节范围：1L～0～1 C
准确度：≤±0.0005
有功功率、无功功率准确度：≤±0.05％
稳定度：≤±0.01％／3min
有功电能、无功电能：0.05级
谐波次数：2～21次
谐波含量：0～20% 谐波相位：0°～360°
幅值准确度：≤±0.2% 相位准确度：≤±0.2°
隔离的120V交流电压输出
尺寸与重量
尺寸：364mm×200mm×415mm(W×H×D)
重量：20Kg
实负荷（在线）测试参数
输入电压测量(PM6400M支持此功能）
量限：10V 、100V 量程自动切换
测量范围：(0～120%)×档位
分辨率：0.01%×档位
准确度：0.05%RG
输入电流钳表测量
量限： 5A
电流测量范围： (0～120%)×档位
电流测量分辨率： 0.01%×档位
电流测量准确度： 0.2%RG
钳表功率测量
有功功率测量准确度: 0.2%RG
无功功率测量准确度: 0.2% RG
直流测量
直流电流量程：±20mA；
直流电压量程：±10V；
超量程：120%；测量分辨力：0.001％；
测量准确度：≤±0.01%
开关量
独立开出量68对
开出量输出不同步时间误差：≤0.1ms
可编程脉冲输出：0～500Hz，脉宽1ms～500ms可调
独立开入量5对：兼容空接点和有源接点输入，自动识别有源接点极性
开入量动作时间测量误差：≤1ms
电能脉冲
有源脉冲输出：5V±5%电平，输出电流l00mA 较大脉冲频率5kHz
有源脉冲输入：5～24V电平，输入电流lmA 较大脉冲频率5kHz
时间同步信号模块
GPS IRIG-B码输入
标准GPS时钟接口
PM6400(M)变电站综自智能检测仪测验仪具有64路开关量输出、5路开关量输入、时刻同步授时和斗极同步授时、可编程脉冲输出、兼容空接点和有源接点输入，自动辨认有源接点输入极性、支撑更多的通讯协议等新特点，供给B码输出、三相电压电流丈量等多种新功用。遥测测验：模仿现场的沟通信号，测验测控设备对现场模仿信号的丈量精度是不是合格。遥信测验：模仿现场设备动作事情，测验测控设备是不是能正确辨认。遥控测验：模仿现场设备动作事情，接纳测控设备的开关量信号，测验测控设备的遥控信号是不是正确宣布。同期测验：发生电压鼓励，测验测控设备的同期功用是不是合格。此文章来自压力校验仪。
