S100A单相继电保护测试仪
北京博电S100A单相继电维护测验仪是一个新型智能化测验仪器,曾经的继电维护实验东西主要是用调压器和移相器组合而成,体积粗笨,精度不高,已不能满意现代微机继电维护的校验作业。北京博电S100A单相继电维护测验仪跟着科学技术的不断发展,S100A单相继电维护测验仪已广泛运用于线路维护,主变差动维护,励磁操控等各个领域。便携式规划适用于现场。 北京博电S100A继电保护测试仪交、直流继电器动作时间、动作值测试低压线路保护的复压闭锁......
产品描述
北京博电S100A单相继电维护测验仪是一个新型智能化测验仪器,曾经的继电维护实验东西主要是用调压器和移相器组合而成,体积粗笨,精度不高,已不能满意现代微机继电维护的校验作业。北京博电S100A单相继电维护测验仪跟着科学技术的不断发展,S100A单相继电维护测验仪已广泛运用于线路维护,主变差动维护,励磁操控等各个领域。便携式规划适用于现场。
北京博电S100A继电保护测试仪交、直流继电器动作时间、动作值测试低压线路保护的复压闭锁方向过流、零序过流、低周减载测试,变压器差动保护的启动值、速断值、二次谐波涌流闭锁值测试,高压线路保护的整组传动。
北京博电S100A单相继电保护测试仪
S100A是一款由单片机控制的继电保护测试仪,功能简单、携带方便。既可用于交直流继电器动作值、动作时间的测试;也可对低压微机线路保护的复压闭锁方向过流、零序过流、低周减载等保护功能以及高压线路微机保护的整组传动等进行测试;还可用于微机变压器差动保护的起动值、速断值、二次谐波涌流闭锁值的测试。S100A可同时输出三相电压、单相电流100A。
北京博电S100A单相继电保护测试仪特点

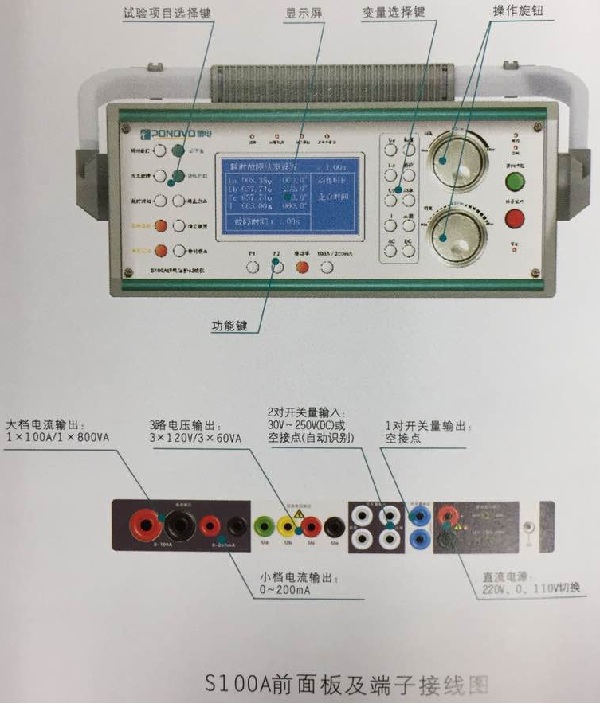

嵌入式微电脑控制 三相电压单相电流输出,幅值、相位、频率任意控制,辅助直流电源。

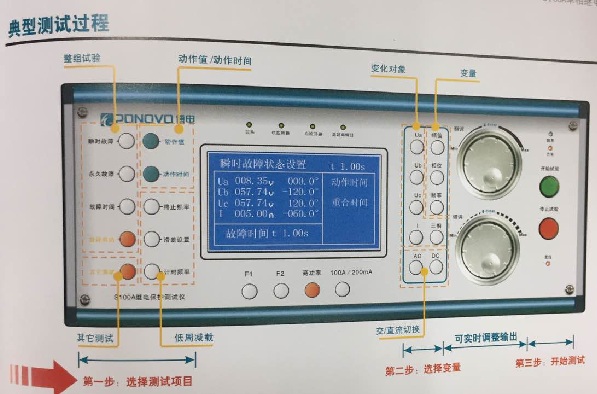

专用交、直流小电流输出,较大100A电流输出,一键选择,高效测试,功能选择→变量选择→开始测试,速度感应式旋转编码器。
频率
输出范围:10~1000Hz
准确度:<1mHz
相位输出范围:0-359.9º
准确度:±0.2°
直流电压输出范围:0V~300V/150W
准确度:±0.5%
直流电流输出范围:0A~10A
准确度:±0.5%
主要技术参数
交流电流输出范围/较大功率:1x0-100A/800VA
准确度:±0.2%
交流电压输出范围/较大功率:3x120V/60VA
准确度:±0.2%
交流电流、电压同步误差:10µs
输出范围
交流电压输出范围:0V~1V 1V~2V 2V~120V
误差:±5mV ±0.5% ±0.2%
交流电流输出范围:0mA~200mA(小档)0A~1A 1A~2A 2A~40A
误差:±0.4mA ±5mA
开关量输入
数量:4对
开入特性:15V~250V
采样频率:5Khz
时间分辨率:1ms
较大测量时间:999999.999s
防抖动时间设置范围:20ms
电气隔离:4对开入电气隔离
S100A单相继电维护测验仪选用单片微机技能,由主动同期数字毫秒表,逻辑操控单元,多功用数显单元,高精度数据收集及处理单元,电流、电压输出单元,过载及超量程维护单元等部分构成,自带打印及显现,测验进程全主动,大大提高丈量精度及工作效率。单相继电维护测验仪还具有外形美观,功用牢靠,操作简洁,功用较齐全等长处,是校验继电维护设备抱负的仪器。
文章来源于校验仪。
输出范围
交流电压输出范围:0V~1V 1V~2V 2V~120V
误差:±5mV ±0.5% ±0.2%
交流电流输出范围:0mA~200mA(小档)0A~1A 1A~2A 2A~40A
误差:±0.4mA ±5mA
开关量输入
数量:4对
开入特性:15V~250V
采样频率:5Khz
时间分辨率:1ms
较大测量时间:999999.999s
防抖动时间设置范围:20ms
电气隔离:4对开入电气隔离
S100A单相继电维护测验仪选用单片微机技能,由主动同期数字毫秒表,逻辑操控单元,多功用数显单元,高精度数据收集及处理单元,电流、电压输出单元,过载及超量程维护单元等部分构成,自带打印及显现,测验进程全主动,大大提高丈量精度及工作效率。单相继电维护测验仪还具有外形美观,功用牢靠,操作简洁,功用较齐全等长处,是校验继电维护设备抱负的仪器。
文章来源于校验仪。
