L336继电保护测试仪
L336继电保护测试仪的各项输出电流福这还有频率这些在L336继电保护测试仪这里都可以进行调整调试，也可以说是L336继电保护测试仪的特点之一，目前看来博电的这款L336继电保护测试仪有着多个开关量输入接口，就是为了方便我们或者别人在选择接口的时候可以多点进行选择以及多点进行挑选。目前这款L336继电保护测试仪在我们 银飞 这里也有，而且我们还可以知道技术上的问题和解答，它还可以进行以太网连接，进行计算机操作。只能说实在是太方便......
产品描述
L336继电保护测试仪的各项输出电流福这还有频率这些在L336继电保护测试仪这里都可以进行调整调试，也可以说是L336继电保护测试仪的特点之一，目前看来博电的这款L336继电保护测试仪有着多个开关量输入接口，就是为了方便我们或者别人在选择接口的时候可以多点进行选择以及多点进行挑选。目前这款L336继电保护测试仪在我们银飞这里也有，而且我们还可以知道技术上的问题和解答，它还可以进行以太网连接，进行计算机操作。只能说实在是太方便了。

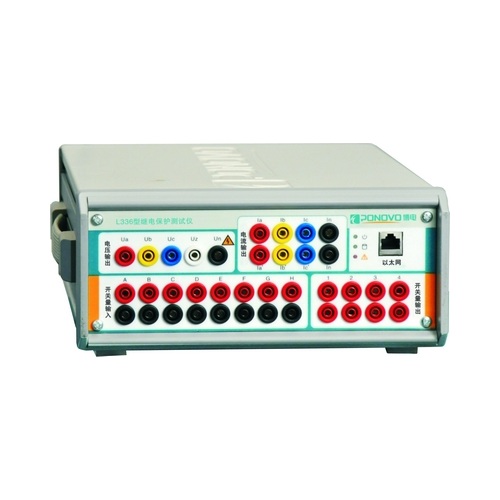

博电L336继电保护测试仪
博电L336继电保护测试仪
L336继电保护测试仪可以应用于发电厂、变电站和保护生产厂家对以下设备的测试：
测试保护设备：发电机及变压器差动、线路纵联差动、距离、零序、工频变化量距离、功率方向、电流反时限、重合闸及后加速、过激磁保护等
测试自动装置：自动准同期、低周低压减载、备自动、快切、事故解列装置
电力系统仿真：COMTRADE格式瞬态数据回放
通用设备校准：电度表（0.5级，单相或三相）、变送器、同步相量测量装置、故障录波器、各类测量仪表 （V、I、f、Ø、S、P、Q）等校准
特点
博电L336继电保护测试仪为业界体积很小、重量很轻(8kg)测试仪,其体积及重量仅为传统测试仪一半，采用数字方式对输出精度校准，结合标准表计实现高效、全自动的输出校准，输出稳定、可靠性好、精度高，尤其小信号输出准确度高、波形光滑，开入量接点类型设置灵活，可设为空接点或带电位接点，带电位接点可设置翻转电平，测试仪和上位PC机采用以太网接口连接，传输可靠稳定速率快，通过交换机或集线器可实现一台PC机对多台测试仪的控制 ，提供测试模板库，支持自动测试功能。
软件控制
PC控制的测试系统由PowerTest软件和L336测试仪两部分构成，测试软件在外接电脑上运行，从而把控制命令和测试参数传输给测试仪，测试仪据此进行输出或接受相应信号（来自被测设备的动作信号），从而完成完整的测试任务。
测试软件、测试硬件的功能分别如下：
运行于外接电脑上的测试软件
获取输入数据
控制测试信号
处理测量数据
创建测试报告
L336测试仪的测试硬件
产生测试信号（电流、电压、开关量）
测试保护响应（模拟量和开关量）
主要技术参数
交流电流输出范围/较大功率：3x30A/210VA或6x15A/105VA，准确度：±0.1%，相位输出范围：0-359.9º，准确度：±0.2°，直流电压，输出范围：0 V～300V/150W，准确度：±0.5%，频率输出范围：10～1000Hz，准确度：＜1mHz，直流电流输出范围：3X0 A～10A，准确度±0.5%，开入量数量：8，交流电压，输出范围/较大功率：4x120V/60VA，准确度：±0.1%，交流电流、电压同步误差：10µs。

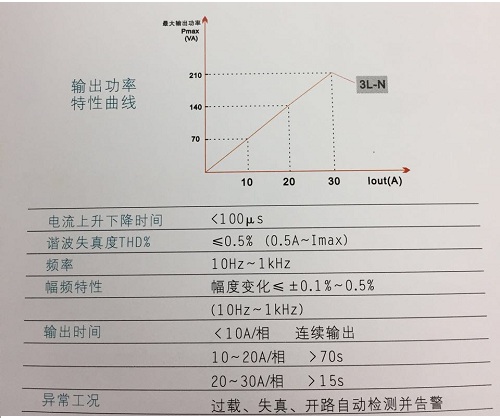

设置：各项输入电流幅值、频率和相位可以独立调整。
幅值：3X30A/相或6X15A相
准确度：±1mA、±0.1%
分辨力：1mA，10mA
电流上升下降时间：＜100μs
谐波失真度THD%：≤0.5%
频率：10Hz~1KHz
幅频特性：幅度变化≤±0.1%~0.5%（10Hz~1KHz）
输出时间：＜10A/相 连续输出
异常工况：过载、失真、开路自动检测并警告
通用参数
正弦信号：10~1000Hz
输出特性：0.001Hz，能叠加2~24次任意幅值的谐波以及直流
波形监视与录波功能
示波功能：三路电流、四路电压输出波形
录波功能：7路模拟量，12路开关量
录波时间：60S
同步特性
同步附件：PIRIG-B01，PGPS02
供电电源
额定电压：220V
允许电压：176~264V
额定频率：50Hz
允许频率：40~60Hz
电流：6A
博电L336继电保护测试仪实际操作
L336继电保护测试仪在操作的时候要根据当时所配对的说明说上面的额定电压以及它的允许电压的进行一个接电开机还有进行测量，很多仪器在使用的时候都不注意规范，损坏的原因不一定是说机器本身有问题，在面对电这一块，安全以及规范都是特别重要的，L336继电保护测试仪的规范就是在使用测量的范围之内尽量不要超过规定的量程范围，也尽量不要在规定的范围之内的顶端长时间进行测量，不然机器容易有耗损。目前开关量的端口有4个，如果需要其他更多的端口也可以看看其他的型号或者定制。此文章来源于压力校验仪。
设置：各项输入电流幅值、频率和相位可以独立调整。
幅值：3X30A/相或6X15A相
准确度：±1mA、±0.1%
分辨力：1mA，10mA
电流上升下降时间：＜100μs
谐波失真度THD%：≤0.5%
频率：10Hz~1KHz
幅频特性：幅度变化≤±0.1%~0.5%（10Hz~1KHz）
输出时间：＜10A/相 连续输出
异常工况：过载、失真、开路自动检测并警告
通用参数
正弦信号：10~1000Hz
输出特性：0.001Hz，能叠加2~24次任意幅值的谐波以及直流
波形监视与录波功能
示波功能：三路电流、四路电压输出波形
录波功能：7路模拟量，12路开关量
录波时间：60S
同步特性
同步附件：PIRIG-B01，PGPS02
供电电源
额定电压：220V
允许电压：176~264V
额定频率：50Hz
允许频率：40~60Hz
电流：6A
博电L336继电保护测试仪实际操作
L336继电保护测试仪在操作的时候要根据当时所配对的说明说上面的额定电压以及它的允许电压的进行一个接电开机还有进行测量，很多仪器在使用的时候都不注意规范，损坏的原因不一定是说机器本身有问题，在面对电这一块，安全以及规范都是特别重要的，L336继电保护测试仪的规范就是在使用测量的范围之内尽量不要超过规定的量程范围，也尽量不要在规定的范围之内的顶端长时间进行测量，不然机器容易有耗损。目前开关量的端口有4个，如果需要其他更多的端口也可以看看其他的型号或者定制。此文章来源于压力校验仪。
