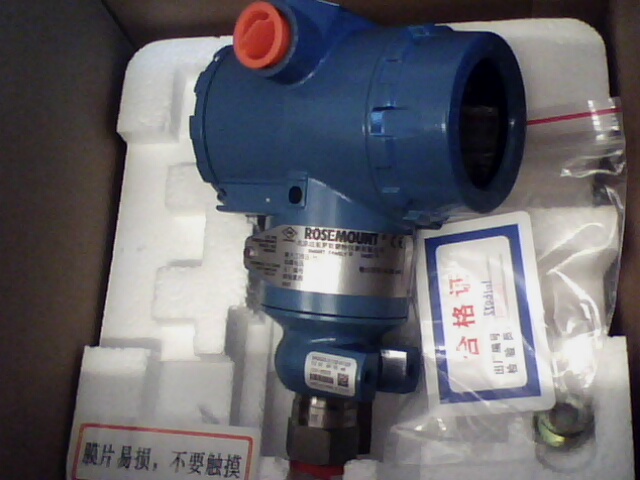

3051TG罗斯蒙特压力变送器
一、3051TG 罗斯蒙特压力变送器 概述: 罗斯蒙特3051TG,总体性能为0.15%FS,精度为0.075%FS,绝对压力为校验量程从0.3至10000psi。 二、3051TG 罗斯蒙特压力变送器 技术参数: 【1】表压:校验量程从0.3至10000psi 【2】不锈钢与哈氏合金C过程隔离膜片 【3】单隔离膜片设计 【4】灌充液:硅油与惰性油 【5】可选DIN与Autoclave相配的过程连接 三、3051TG 罗斯蒙特压力变送器 特点: 3051T型压力变送器工作原理:工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给......
产品描述
一、3051TG罗斯蒙特压力变送器概述:
罗斯蒙特3051TG,总体性能为±0.15%FS,精度为±0.075%FS,绝对压力为校验量程从0.3至10000psi。
二、3051TG罗斯蒙特压力变送器技术参数:
【1】表压:校验量程从0.3至10000psi
【2】不锈钢与哈氏合金C过程隔离膜片
【3】单隔离膜片设计
【4】灌充液:硅油与惰性油
【5】可选DIN与Autoclave相配的过程连接
三、3051TG罗斯蒙特压力变送器特点:
3051T型压力变送器工作原理:工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于3051GP压力变送器,大气压如同施加在传感膜片的低压侧一样)。3051AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的较大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。
四、3051TG罗斯蒙特压力变送器选型:
此文章来自银飞电子
罗斯蒙特3051TG,总体性能为±0.15%FS,精度为±0.075%FS,绝对压力为校验量程从0.3至10000psi。
二、3051TG罗斯蒙特压力变送器技术参数:
【1】表压:校验量程从0.3至10000psi
【2】不锈钢与哈氏合金C过程隔离膜片
【3】单隔离膜片设计
【4】灌充液:硅油与惰性油
【5】可选DIN与Autoclave相配的过程连接
三、3051TG罗斯蒙特压力变送器特点:
3051T型压力变送器工作原理:工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于3051GP压力变送器,大气压如同施加在传感膜片的低压侧一样)。3051AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的较大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。
四、3051TG罗斯蒙特压力变送器选型:
型号 | 变送器类型 | ||
3051TG | 表压变送器 | ||
3051TA | 绝对压力变送器 | ||
代码 | 压力范围 | ||
3051TG | 3051TA | ||
1 | 0-0.3至0-30psig(0-2至0-207kPa) | 0-0.3至0-30psig(0-2至0-207kPa) | |
2 | 0-1.5至0-150psig(0-10至0-1034kPa) | 0-1.5至0-150psig(0-10至0-1034kPa) | |
3 | 0-8至0-800psig(0-55至0-5516kPa) | 0-8至0-800psig(0-55至0-5516kPa) | |
4 | 0-40至0-4,000psig(0-276至0-27579kPa) | 0-40至0-4,000psig(0-276至0-27579kPa) | |
5 | 0-2,000至0-10,000psig(0-13800至0-68900kPa) | 0-2,000至0-10,000psig(0-13800至0-68900kPa) | |
代码 | 输出 | ||
A | 4-20mA,带有基于HART协议的数字信号 | ||
M(1) | 低功耗,1-5Vdc,带有基于HART协议的数字信号(0.8-3.2Vdc输出,用选项代码C2) | ||
代码 | 过程连接型式 | ||
2A | 1/4-18NPT阴螺纹 | ||
2B | 1/2-14NPT阴螺纹 | ||
2C | G1/2AA DIN 16288阳螺纹(仅限量程1-4,SST) | ||
2F | 锥形和螺纹式,适用于F-250-C型蒸压器Autoclave(包括压盖与筛,仅限量程5,SST) | ||
代码 | 隔离膜片 | 过程连接液件材料 | |
2(2) | 316L SST | ||
3(3) | 316L SST | ||
哈氏合金C-276 | |||
哈氏合金C-276 | |||
代码 | 灌充液 | ||
1 | 硅油 | ||
2 | 惰性液(Fluorinert FC-43) | ||
代码 | 外壳材料 | 导线管入口尺寸 | |
A | 铝,聚氨酯涂层 | 1/2-14NPT | |
B | 铝,聚氨酯涂层 | M20×1.5(CM20) | |
C | 铝,聚氨酯涂层 | PG13.5 | |
D | 铝,聚氨酯涂层 | G1/2 | |
J | SST | 1/2-14NPT | |
K | SST | M20×1.5(CM20) | |
L | SST | PG13.5 | |
代码 | 选项 | ||
安装支架 | |||
B4 | 2英寸管道安装或面板安装支架,全部SST | ||
危险场所认证 | |||
E5 | 厂家互检(FM)隔爆认证 | ||
I5 | 厂家互检(FM)非易燃与本质安全联合认证 | ||
K5 | 厂家互检(FM)隔爆与本质安全认证 | ||
I1(3) | BASEEFA/CENELEC本质安全认证 | ||
N1(3) | BASEEFA N类认证 | ||
C6 | 加拿大标准协会(CSA)隔爆与本质安全认证 | ||
(要求较大电压42.4Vdc) | |||
E8 | CESI/CENELEC隔爆认证 | ||
其它选项 | |||
Q4 | 校验数据 | ||
Q8(4) | 材料可跟踪性证书,符合EN10204 3.1B | ||
J1(5) | 只有本机零点调整 | ||
J3(5) | 无本机零点或量程调整 | ||
M5 | 液晶表头,用于铝制外壳(仅限外壳代码A,B,C,D) | ||
M6 | 液晶表头,用于SST外壳(仅限外壳代码J,K,L) | ||
T1 | 耐瞬变电压保护端子块 | ||
C1 | 定制软件组态(随合同完成CDS00806-0100-4001) | ||
C2 | 0.8-3.2Vdc输出,带有基于HART协议的数字信号(仅限输出代码M) | ||
C4(6) | 模拟输出级符合NAMUR推荐NE43,1994年1月18日 | ||
P1 | 静压测试 | ||
P2 | 清洗,用于特殊应用场合 | ||
V5 | 接地螺钉组件 | ||
典型型号:3051TG 5 A 2A 2 1 A B4 |
