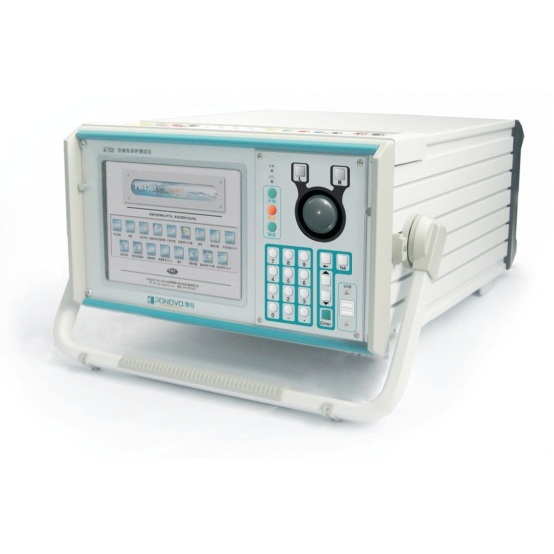

PW内置机系列继电保护测试仪
PW内置机系列继电保护测试仪 特点 l一体化设计的继电保护测试仪 l内置工控机，嵌入式WinXP操作系统 l面板嵌入式鼠标、键盘，也可外接鼠标、键盘 l8.4英寸真彩液晶显示选配电磁兼容组件，可提高现场抗电磁干扰能力，接保护装置可进行电磁兼容试验提供网口、USB接口、GPS接口 l可外接计算机进行联机操作 PW31E（PW内置机系列继电保护测试仪） 交流电流 输出范围 3x0～30A/相 准确度 0.1%，(0.5A～20A) 1mA，(0.2A～0.5A) 0.2%，(20A～30A) 分辨力 1mA，(0.1A～10A) 10mA，......
产品描述

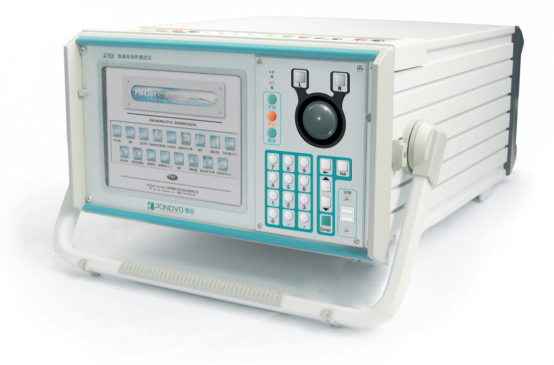

PW内置机系列继电保护测试仪
特点
l 一体化设计的继电保护测试仪l 内置工控机，嵌入式WinXP操作系统
l 面板嵌入式鼠标、键盘，也可外接鼠标、键盘
l 8.4英寸真彩液晶显示选配电磁兼容组件，可提高现场抗电磁干扰能力，接保护装置可进行电磁兼容试验提供网口、USB接口、GPS接口
l 可外接计算机进行联机操作
PW31E（PW内置机系列继电保护测试仪）
| 交流电流 | ||
| 输出范围 | 3x0～30A/相 | |
| 准确度 |
±0.1%，(0.5A～20A) ±1mA，(0.2A～0.5A) ±0.2%，(20A～30A) |
|
| 分辨力 |
1mA，(0.1A～10A) 10mA，(10A～30A) |
|
| 较大功率 | ≥270VA/相，3x30A时 | |
| 电流上升下降时间 | <100µs | |
| 谐波失真度（THD%） | ≤0.5%，(0.5A～Imax) | |
| 频率 | 10Hz～1kHz | |
| 幅频特性 | 幅度变化≤±0.1%～0.5% (10Hz～1kHz) | |
| 输出时间 |
连续输出，＜10A/相时 ＞70s，10～20A/相时 ＞15s，20～30A/相时 |
|
| 异常工况报警 | 过载、失真、开路自动检测并告警 | |
| 交流电压 | ||
| 输出范围 | 4 x0～120V/相 | |
| 准确度 |
±0.1%，(2 V～120V) ±2mV，(0.2V～2V) |
|
| 分辨力 |
1mV，(0.2V～10V) 10mV，(10V～120V) |
|
| 较大功率 | ≥60VA/相 | |
| 电流上升下降时间 | <100µs | |
| 谐波失真度（THD%） | ≤0.5%，(0.5A～Imax) | |
| 频率 | 10Hz～1kHz | |
| 幅频特性 | 幅度变化≤±0.1%～0.5% (10Hz～1kHz) | |
| 输出时间 | 额定条件下连续输出 | |
| 异常工况报警 | 过载、失真、开路自动检测并告警 | |
| 交流电流、电压同步误差 | 10µs | |
| 频率 | ||
| 输出范围 | 10～1000Hz | |
| 准确度 |
＜1mHz ，(10 Hz～65Hz) ＜10mHz，(65 Hz～450Hz) ＜20mHz，(450 Hz～1000Hz) |
|
| 分辨力 | 0.001Hz | |
| 输出特性 | 能叠加2～20次任意幅值(小于额定值)的谐波及直流 | |
| 相位 | ||
| 输出范围 | 0-359.9º | |
| 准确度 | ±0.2° | |
| 分辨力 | 0.1° | |
| 直流电压 | ||
| 输出范围 | 0 V～300V | |
| 准确度 |
±10mV，(0.5V～5V) ±0.5%，(5V～300V) |
|
| 分辨力 |
1 mV，(0.5V～5V) 10mV，(5V～300V) |
|
| 较大功率 |
50W，110V时 100W， 220V时 |
|
| 异常工况报警 | 过载自动保护 | |
| 直流电流 | ||
| 输出范围 | 0 A～20A | |
| 准确度 |
±5mA，(0.2A～1A) ±0.5%，(1A～20A) |
|
| 分辨力 |
1mA，(0.2A～10A) 10mA，(10A～20A) |
|
| 较大功率 | 200W，(20A，10V) | |
| 异常工况报警 | 过载自动保护 | |
| 开入量 | ||
| 数量 | 8 | |
| 类型 | 30V～250V (DC)或空接点(自动识别) | |
| 采样频率 | 10kHz | |
| 时间分辨力 | 100µs | |
| 较大测量时间 | 1.50×105 s | |
| 计时误差 |
±1ms (0.001s～1s) ±0.1%（1s～1.50×105 s) |
|
| 计数功能 | <3kHz (脉宽>150µs) | |
| 电气隔离 | 8对开入电气隔离 | |
| 门槛阻抗参数(设为空接点) | 5kΩ…13kΩ | |
| 开出量 | ||
| 数量 | 4 | |
| 类型 | 接点不分极性（软件控制） | |
| 交流容量 | Vmax：250V(AC)/Imax：0.5A | |
| 直流容量 | Vmax：250V(DC)/Imax：0.5A | |
| 同步特性 | ||
| 同步附件(可选购) |
PIRIG-B01(时间B码转换设备) PGPS02(卫星同步设备) |
|
| 供电电源 | ||
| 额定电压 | 220V (AC) | |
| 允许电压 | 176V～253V(AC) | |
| 额定频率 | 50Hz | |
| 允许频率 | 40～60Hz | |
| 电流 | 10A(max) | |
| 箱体尺寸与重量 | ||
| 箱体尺寸 | 364 mm×200 mm×415mm —（W×H×D） | |
| 重量 | 22kg | |
