GYB-2000微机控制电液伺服阻尼器压力试验机技术方案书

一、微机控制电液伺服阻尼器压力试验机使用范围

GYB-2000微机控制电液伺服阻尼器四柱压力试验机主要用于阻尼器试件抗压强度试验，也可用于混凝土构件、橡胶支座、金属材料及金属结构件的抗压强度试验，增加剪切、转角装置后也可做橡胶垫的剪切、转角试验。本试验机根据试验要求绘制时间-试验力，时间-位移，位移-试验力曲线并自动处理试验数据，适用于交通、建材、冶金、航空、航天、大专院校、科研单位等理想的试验设备。

二、微机控制电液伺服阻尼器压力试验机简介

GYB-2000微机控制电液伺服试验机采用油缸上置四立柱结构，机架刚度强度高，变形小，适合于大型构件试验，方便不同高度的试验需求。采用闭环协调加载电液伺服控制系统，连续加荷平稳、多级试验力保持、能自动连续平稳加载、自动保载、自动采集并储存数据、绘制曲线，自动打印试验报告，计算机实时控制试验进程、显示试验力及试验曲线、操作简单可靠，便于操作。

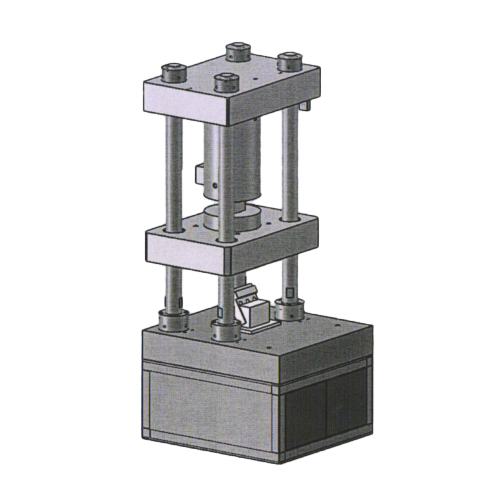

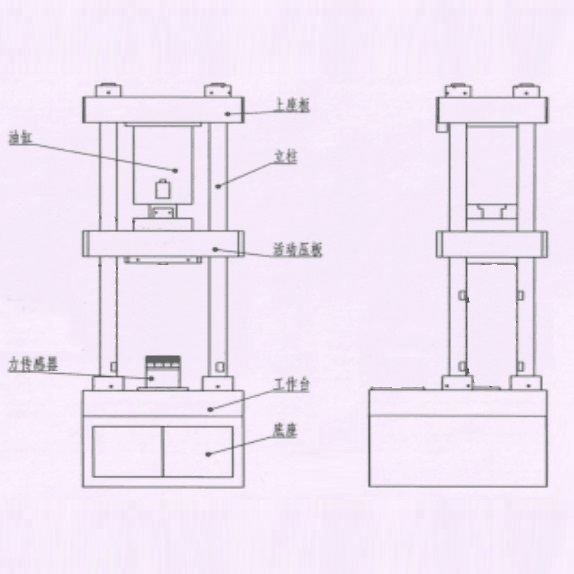

压力试验机主机机外观示意图如下：

三、GYB-2000微机控制电液伺服阻尼器压力试验机主要技术参数

■ 较大试验力：2000kN；
■ 整机精度等级： 1级；
■ 试验力测量范围：2%-100%FS；
■ 试验力示值相对误差：±1%；
■ 油缸空载速度：0-150mm/min；
■ 油缸较大行程：1200mm；
■ 油缸直径：330mm；
■ 位移测量范围：0-1200 mm；
■ 位移示值相对误差：±1%;
■ 位移分辨率：0.01 mm；
■ 试验空间：2400mm；
■ 立柱直径：110mm；
■ 主机高度：约6450mm;
■ 等速位移控制范围：0.5 mm /min～50 mm /min；
■ 等速试验力速率控制范围：0.01～100%Fs/min;
■ 等速试验力速率控制误差：±0.5%Fs
■ 恒试验力力控制范围：1.5～100%Fs；
■ 控制方式和数据处理：计算机伺服控制系统及数据（试验力、位移）图形采集处理等；
■ 测力方式：高精度拉压双向负荷传感器；
■ 采用低阻尼组合式密封元件，试验力保持稳定可靠；
■ 控制方式：自动液压加载，电液伺服闭环控制，微机显示；
■ 电源模式：三相五线制，频率50Hz；
■ 整机总功率：3kW；
■ 设备外形尺寸：(约）2000*2000*6450mm。

四、GYB-2000微机控制电液伺服阻尼器压力试验机技术性能特点

1．加载系统：采用上置式油缸框架式主机
■ 底座、横梁采用框架结构，其结构布筋分布合理，工件刚度大，外型美观大方，保证整个零件安全可靠性；
■ 立柱采用45#优质结构钢既满足了强度又提高了使用可靠性；
■ 油缸及活塞均为一次浇注成型的铸件结构，油缸内孔为珩磨机精密加工而成，从而降低了油缸活塞的摩擦，提高试验机测量精度及使用寿命；
■ 高精度拉压双向负荷传感器：采用法兰盘式负荷传感器，抗侧向力好，测力准确。双法兰“工”型拉压双向负荷传感器，结构合理，性能优异，测量精度高，线性度好，避免了油压传感器带来的诸多不利因素，影响力值测量的准确度；
■  高精度位移传感器：是利用光栅的光学原理工作的测量反馈装置。用作直线位移或者角位移的检测。其测量输出的信号为数字脉冲，具有检测范围大，检测精度高，响应速度快的特点。
2．液压系统
电液伺服阀作为控制执行元件，它将力信号转化成电信号传给计算机，计算机采集处理再转化为试验力值显示出来，同时计算机根据传感器的信号和控制程序的编制发出控制信号到伺服阀，控制伺服阀的开口大小和方向，从而控制进入油缸的流量，实现等速试验力（应力）、等速位移、试验力（应力）保持、位移保持等伺服控制。
油泵配置，空载时快速充液完成快速进、回程，极大地节约电能消耗，大大提高工作效率；油源采用压差伺服技术，电机消耗功率随负荷而变化，因而功率损耗小，噪声低，发热量少，油温升低，对油清洁度要求低，使用寿命长。
3．电气系统
操作控制台采用琴台式结构，采用一体化控制柜的电气系统，强电系统由低压启动柜与操作控制台两部分组成。
4．控制系统
■ 采用以计算机为核心的闭环测量和控制系统，应用软件基于Windows2000/XP平台，可进行开放性二次开发，界面友好，操作简单，可通过帮助查看或打印软件说明、操作规程、注意事项等内容；
■ 采用电液伺服系统进行全程闭环控制，具备试验力控制、位移控制功能，能够实现等试验力加载及试验力保持、位移等速率加载及位移保持、等应变以及等应力加载等多种可选加载方式，并且在试验过程中能够实现所有控制方式以及控制速率的任意无冲击平滑切换；
■ 测控系统具有自动调零、自动标定、平稳连续加载和卸载、自动持荷以及无级调速等常规功能；自动全程测量并采集处理试验数据、自动绘制试验曲线、自动储存试验原始记录和曲线图；
■ 可以实现试验力等速率控制（0.01～100%Fs/min）以及位移等速率控制（0.5 mm /min～50mm/min）；
■ 试验机具备超载保护，油缸行程限位保护，横梁行程限位保护、液压系统较大压力保护等过载保护功能以及紧急停止功能；
■ 控制系统不但可实现计算机对试验过程的自动控制而且还可通过计算机进行手动控制；
■ 具有完整的文件操作及数据存储功能，自动生成并打印试验报告。试验数据可自动处理，并能以多种文件格式保存，试验结束后数据可导入在Excel等多种软件下进行处理；
■ 计算机处理各种试验数据，动态实时显示各类试验数据，并实时绘制时间－试验力、时间－位移、位移－试验力等常规曲线；且具有曲线局部放大或还原，同组曲线叠加对比，用鼠标可在曲线上得到任意采样点的坐标值(x，y )等功能；
■ 软件具有各级管理权限设置功能、手动输入功能，且可根据用户要求进行修改和升级。

五、GYB-2000微机控制电液伺服阻尼器压力试验机配置

1、主机：2000kN油缸上置式                   一台
2、电液伺服油源：   LG                            一台
3、电液伺服阀：    Atos                            一个
4、高压油泵：     Marzocchi                     一个
5、负荷传感器：    2000kN                       一只
6、LG专用数据采集卡：                           一个
7、LG专用测控软件：                               一套
8、商用品牌电脑：  联想，全国联保        一台
9、品牌打印机：    惠普彩色喷墨A4         一台
10、耳环连接专用工装 （一端为固定端）一套
11、T型试样专用连接工装                        一套

售后服务承诺
■ 保修范围
GYB-2000微机控制电液伺服阻尼器压力试验机保修一年，终身服务。
■ 维护服务
1、 咨询服务：供方随时电话或书面解答产品使用的疑问。故障保修期内，供方4-8小时能为用户作出故障排除方案并通知用户，需派人员到现场的48-96小时到达。
2、 保修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费。
■ 以下情况不属于保修范围
1、 因不正常操作及人为或自然灾害引起的故障或损坏。
2、 未经我方同意自行拆卸该机任何部分（如微机、主机、线路等）造成的损坏。
3、 未经我方同意任意安装有病毒软件、任意删除电脑文件或自解注册号使用不能正常工作造成试验机不能工作。
■ 更新服务
用户向公司购买的其他附件只收取材料费和加工费，不索取管理费。终生免费提供设备操作软件的升级服务。
合同的执行
签订合同后，双方严格按合同执行，并按时按质交货，需方需按合同付款以确保我公司资金正常运转，要确保合同顺利完成，对此希望需方理解并支持。未按合同付款者，不享受售后服务各条款。
■ 我们的承诺
1、优良的性价比
核心软硬件技术吸取国际先进技术，并年年升级，顺应国际潮流紧跟市场需要、成熟的机加和精加工配套生产线，可按用户要求完成定型或非标设计，交货迅速。关键部件坚持进口配置，确保可靠的性能质量。
2、完善的售后服务
专门的售后服务队伍，维护工程师常驻各地办事处及维护点，保证迅捷周到的售后服务。本着让一分利争一分信誉的经营宗旨，遵照“无利服务”的售后原则。
3、定期巡视用户，保养维护试验机。
我们精湛的技术、优良的品质、低廉的价格、完善的服务和贵公司给予我们的关注和支持，必将有愉快和长期的友好合作。
以上产品和技术方案由深圳银飞电子提供并供应。
