很新研发技术HST分压器

很新研发技术HST分压器是来自德国GMC-I的研发,因为目前来说,传统的分压器所能做到的功能以及选项或许不多,所以GMC-I很新研发技术HST分压器就可以很好的处理中、高压所以面临的问题!

中/高压测量遇到的挑战

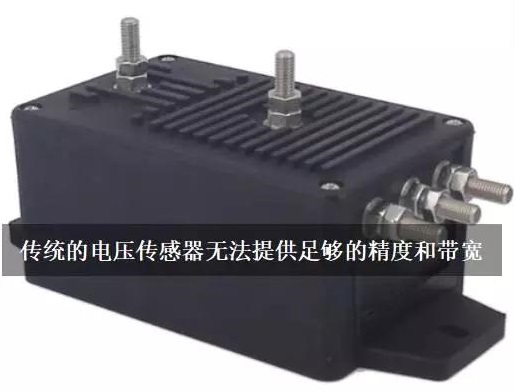

国际主流品牌的数据采集仪功率分析仪直接输入电压范围较大一般在1000V,少数在1500V。在某些领域的测试应用中,如高压变频电机,额定电压一般在3kV、6kV或10kV等,传统的测量方法是在仪器前端加装电压传感器,这类传感器大多是利用霍尔原理将被测电压转换成与原边电压成比例跟随输出的电流/电压信号,这可以保证一定的转换精度(一般高达可达0.5%),但这种精度只能在极小的带宽(数百赫兹)内实现。
很新研发技术HST分压器
随着电力电子技术的发展及国家对节能宏观政策的加强,对高压变频技术也提出更高的要求,尤其是谐波测量。随着高压变频器输出频率的不断扩宽(可至200Hz以上),对电压传感器的带宽要求也越来越高,按照100次谐波计算,则前端电压传感器至少要提供20kHz以上的带宽(0.1dB衰减)。

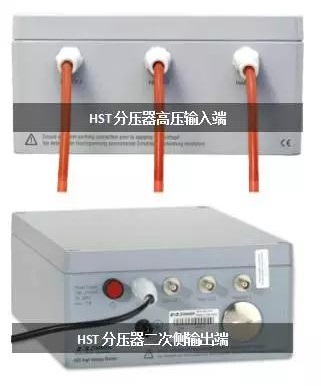

HST分压器,目前较优的秀的中/高压传感器

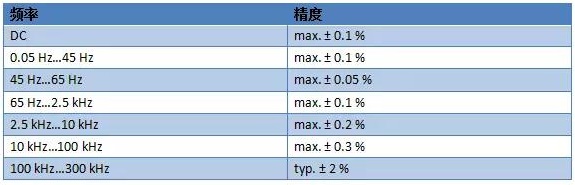

HST分压器可以对14kV以内的任何电压(单相、三相、五相、多相)提供DC-300kHz(约0.1dB)的带宽准入。在工频条件下,转换精度高达0.05%。
银飞

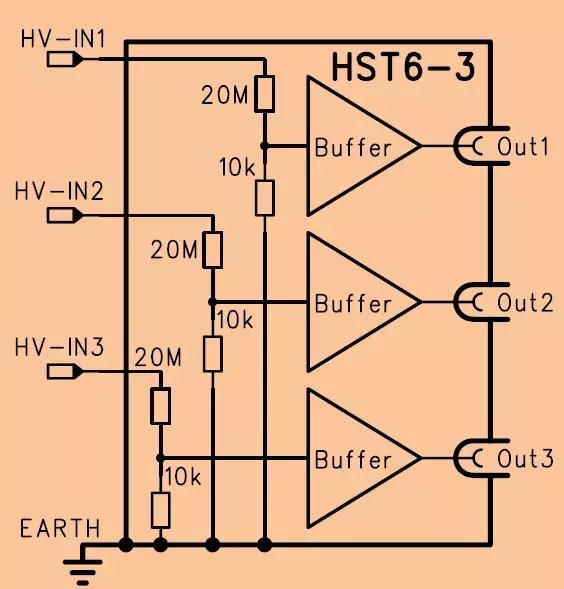

HST分压器采用高精密电阻分压及复杂的模拟信号处理技术,以此保证较大的精度和带宽,分压原理如下图示:

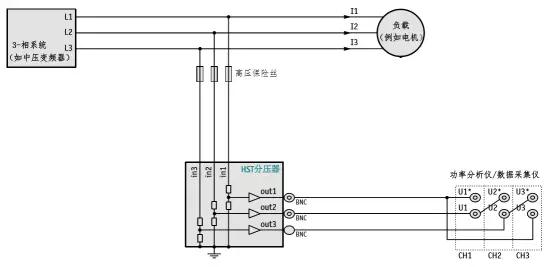

应用示例:HST分压器与功率分析仪配套测量高压电机

分压器安装在高压柜中,输入端并连在变频器的三相输出电缆上(需连接保险丝以保护仪器安全),分压器输出端直接连接任何数据采集设备,如功率分析仪等。注意,此处的数据采集仪需要有差分接入能力。

型号选择

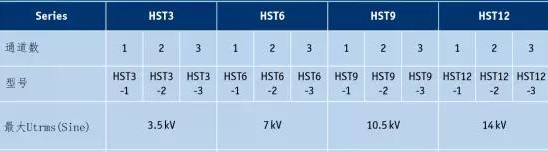

HST分压器按照电压等级从3.5kV-14kV不等,按照通道数在1-3之间,型号参考见下表:
此文章来自银飞GMC-I
