LMG670与传统的功率分析仪的区别
LMG670与传统的功率分析仪的区别
什么是传统的功率分析仪，就是如下面介绍的：传统意义上的功率分析仪，被测信号靠前次经历模拟处理，接下来经由A/D转换器转换成数字信号进行处理，由AD转换得到的数字信号即可在整个频率范围都被功率分析仪所测量，也可经过抗混淆滤波器作为FFT频谱分析的基础或进一步的数字滤波处理。不足之处也很明显，介于A/D转换器的局限性，A/D转换器所固有的一些缺点将被带入到传统的设备中。如果开启滤波器进行测量，为了避免FFT分析的混淆，宽频带的值被丢弃。这就是传统功率分析仪的不足之处。
区别与特点
传统的功率分析仪与LMG670的区别就在于，传统的功率分析仪，被测信号首先经历模拟处理，然后经A/D转换器转换成数字信号进行处理，得到的信号即可在整个频率范围都被测量，也可经过抗混淆滤波器作为FFT分析的基础或进一步的数字滤波。由于A/D转换器的局限性，它们固有的一些缺点将被带入到传统的设备中。如果开启滤波器进行测量，为了避免FFT分析的混淆，宽频带的值被丢弃。
如果关闭滤波器，严格来讲，不应使用FFT。假如不使用抗混淆滤波器进行整个频率范围的FFT分析，计算值是可疑的，混淆误差高达50%。例如，很容易发现，无论如何至少有0.5%的偏差会被忽视。很后，当交替进行滤波和不滤波测量时，结果的有效性同样是有问题的，因为这假定了信号不随着时间而改变这个条件，而这在事实上几乎是不存在。此外，这个处理过程特别的消耗时间。
LMG670强大的分析能力
LMG670功率分析仪的优点就是拥有传统功率分析仪的所有优点，在这个基础上实现同时进行双路径测量及分析：在单次测量中同时、不混淆地获得窄频带、宽频带的真有效值和谐波值。
同时比传统型功率分析仪拥有更快的采样速率：较大1.2MS/s的高速采样率
更高的数据更新率：获取真有效值的很小更新时间是30ms
世界级的不确定度/精度：极其高的测量精度，测量值的0.015%+量程峰值的0.01%
动态量程：全动态量程连续可用，电流从500μA到32A，电压从3mV到1000V，功率测量从待机功率到全负载（较大32A）都不需要改变物理连接。
结果是，当所有的测量方法的提出都仅仅是令人不满意的妥协方案。这就是为什么LMG670功率分析仪从根本上从新设计信号的处理和研发双路径架构。模拟处理与传统的测量仪器相同，然而随后的数字处理已经彻底改变。LMG670是世界上靠前台在每个电压和电流通道都有两个A/D转换器在两个独立信号路径的功率分析仪。一个用于宽频带信号的无滤波测量，另一个用于抗混淆滤波器输出的窄频带信号测量。并行的采样值数字化处理让用户同时获取同一个信号的两种测量值，也不用担心混淆影响的风险。这种独特的处理避免了之前提及的所有方法的缺点，保证在很短的时间内得到很精确的结果。
银飞总结：

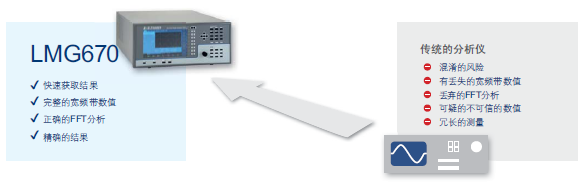

LMG670功率分析仪：可以快速的获取结果；拥有完整的宽频带数值；很为接近于真实值的FFT频谱分析功能；德国PTB实验室认可的精确的结果。
传统的功率分析仪：混淆的风险；有丢失的宽频带数值；丢弃的FFT分析；可疑的不可信的数值（说明书有写，对测量结果的条件限制）；冗余长的测量。
新闻来源于德国GMC-I测试仪器LMG670功率分析仪
