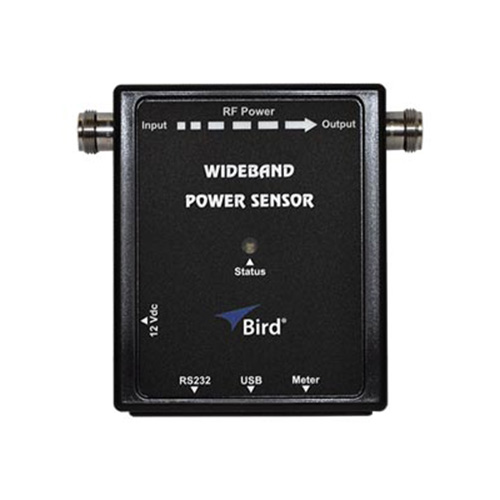

Bird公司推出的5012D 400W峰值宽带射频功率传感器
Bird公司推出的5012D 400W峰值宽带射频功率传感器以其优异的性能、无需频繁校准的特点以及广泛的测量范围,在射频测试领域中展现出强大的技术实力和应用价值。这款产品设计精良,可精确测量从150mW至150W的真实平均功率,并具备高达400W的峰值功率测量能力,尤其适合在各类通信系统、无线设备及科研实验室等场景中进行高效而精准的功率检测。Bird5012D的一大亮点在于其免现场校准特性。不同于市场上众多需要频繁校准以保持测量准确性的同类产品,5012D仅需每年进行一次校准即可确保其测量结果的可靠性。并且,每一次校准都严格遵循美国国家标准与技术研究院(NIST)的标准,确保了所有测量数据的权威性和追溯性。此外,Bird5012D在功能上同样表现出色,它能直接精确地测量真实平均功率、峰值功率和占空比,并基于这些基础参数进一步计算出一系列重要射频指标,如电压驻波比(VSWR)、回波损耗、反射系数、峰均比、平均突发功率以及互补累积分布函数(CCDF)等,极大地丰富了用户对射频信号特性的深入理解和分析手段。随5012D射频功率传感器一同提供的配件包括详尽的用户手册、虚拟功率计软件VPM3及其配套使用说明文档,以及一根长度为10英尺的USB数据线,旨在为用户提供全方位的支持和服务,简化操作流程并提高工作效率。The 5012D RF Power Sensor never requires field calibration, only requires calibration once per year and is traceable to National Institute of Standards and Technology (NIST). The WPS measures True Average Power, Peak Power, and Duty Cycle directly with exceptional accuracy and uses these precise measurements to calculate a wide range of other important factors, such as VSWR, Return Loss, Reflection Coefficient, Crest Factor, Average Burst Power, and CCDF.
Bird 5012D宽频RF功率传感器的规格:
产品规格 | 描述 |
---|---|
编号 | 5012D |
项目名称 | 宽带射频功率传感器 |
频率范围 | 350 MHz 至 4.0 GHz |
平均功率范围 | 150 mW - 150 瓦平均,峰值 400 瓦 |
插入电压驻波比(VSWR) | <1.05 @ 0.35 - 2.5 GHz;<1.10 @ 2.5 - 4 GHz |
插入损耗 |
0.35 至 1.0 GHz 时;<0.05 dB 1 至 4 GHz 时<0.1 dB
|
方向性 | 30 dB @ 最高 3.0 GHz;28 dB @ 3.0 - 4.0 GHz |
平均功率 |
平均正向功率范围: 150 mW - 150 瓦平均,400 瓦峰值
*准确度,平均正向功率: 读数的 ± 4%,+ 0.05 W
反射测量的最小正向功率: 0.5W
回波损耗: 0.0 至 23 dB
VSWR: 1.15至 99.9
|
反射测量最小正向功率 | 0.5 W |
回波损耗 | 0.0 至 23 dB |
突发平均功率 |
突发平均正向功率范围: 4 W - 150 瓦平均
突发宽度: 1 μs 至 5 ms
重复率: 5 Hz,最小
占空比 (D): 0.002 至 1.0
*精度、突发平均功率: 读数的 ± 6%, + 0.05 瓦
|
范围 | 4 W - 150 瓦平均 |
峰值包络功率 | |
范围 | 4.0 - 400 瓦 |
准确度(不同突发宽度) | |
> 200 µs | ± 7%,+ 0.20 W |
1 µs - 200 µs | ± 10%,+ 0.40 W |
0.5 µs - 1 µs | ± 15%,+ 0.40 W |
< 0.5 µs | ± 20%,+ 0.40 W |
波峰因数 | |
测量范围 | 150 mW - 150 瓦 |
精度 | 峰值功率与平均功率精度的线性和互补累积分布函数 |
CCDF 测量范围 | 0.1 至 100% |
阈值测量范围 | 4.0 - 400 W |
测量不确定度 | ± 2% |
接口连接器 | |
连接器类型 | 连接器N 母头(双端口) |
电源 |
USB 端口:低功耗 直流输入连接器:7-18 VDC,电流小于 0.1A |
阻抗 | Ω50(标称) |
接口类型 |
DPM 接口:DB9 专有接口 PC 接口 (1):RS-232、9600 波特率、无奇偶校验、8 数据位、1 停止位、DB9 PC 接口 (2):USB 2.0 B 型 |
尺寸 |
4.8 英寸 x 4.6 英寸 x 1.3 英寸 (122 毫米 x 117 毫米 x 33 毫米) |
重量 | 最大 1.2 磅(0.54 千克) |
工作温度 | -10 °C 至 +50 °C (+14 °F 至 +122 °F) |
存储温度 | -40 °C 至 +80 °C (-40 °F 至 +176 °F) |
机械冲击和振动 | 符合 MIL-PRF-2880F 3 级标准 |
认证 | CE, EMC EN 61326-1-2006 |
数据记录 | 需要 5000-XT 或 VPM3 |
