Bird公司Thruline®4431型可调抽头射频瓦特计

Bird公司Thruline®4431型可调抽头射频瓦特计。Bird作为射频测试技术的创新者之一者,以其持续创新的产品设计和卓越的测量精度在业界赢得了极高的声誉。其中Bird公司的Thruline®4431型可调抽头射频瓦特计堪称一款集多功能性、高精度及灵活性于一身的专业测量仪器,特别适用于那些要求实时监控并精确测量射频信号功率的关键应用场景。Bird Model4431射频瓦特计是在基础的43型号通用功率计功能上进行了显著升级和优化,关键特性在于添加了先进的RF信号采样探头技术。这款仪表不仅能够直接准确地测定射频信号的实际功率,还能够在不对主信号传输造成任何影响的前提下,通过内置的RF探头抽取并提供一个用户可调的低电平信号样本。具体来说,Model4431射频功率计相比43型通用功率计增加了射频采样功能,该探头能从被测射频信号中提取出一部分,并通过设备右侧外壳上的BNC母接口对外输出。操作人员可以灵活地利用仪表前部的控制旋钮调整采样的信号强度,以便适应不同的应用需求。所采集到的低功率射频样本可以便捷地与各类射频信号监测装置相连接,包括但不限于频率计数器、频谱分析仪以及示波器等,从而实现对射频信号的深入分析与动态追踪。The 4431 RF Wattmeter is the same as the model 43 General Purpose Wattmeter with the addition of an RF signal sampler probe. This RF probe provides a low power sample of the signal being measured and is available at the female BNC connector on the right side of the housing. The signal level can be adjusted with a control knob on the front of the meter. The sampled output can be connected to any RF signal monitoring device such as a frequency counter, spectrum analyzer, or oscilloscope.

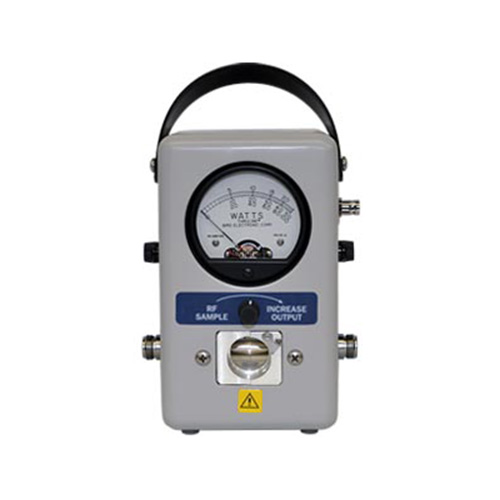

BIRD4431

Thruline®4431型可调抽头射频瓦特计特征详解:

  • 精确的连续波(CW)场功率测量:Bird Thruline®4431型射频瓦特计具备极高的精度,能够对连续波信号进行精准的功率测量,确保了在各种应用场景下的测试结果准确可靠。
  • 可变RF抽头实现信号分析或监控:该设备配备有独特的可调RF抽头功能,可以在不影响主信号传输的情况下抽取低电平信号样本,用户可以通过控制面板上的旋钮调节抽头输出的信号强度。这个抽头信号可以方便地连接至频率计数器、频谱分析仪或其他信号监控设备,为用户提供实时的信号分析和监测能力。
  • 兼容行业标准Bird元件并提供额外存储空间:仪表内部预留了充足的空间,除了当前安装的元件外,还可同时容纳另外2个Bird公司的标准元件,从而大大提升了仪器的灵活性和使用效率。
  • 坚固耐用的金属外壳设计:4431型射频瓦特计采用坚固的金属外壳构造,具有出色的防护性能,能够适应最严苛的工作环境,无论是实验室精密测试还是现场复杂条件下的操作,都能保证其稳定性和耐用性。
  • 快速更换(QC)连接器减少适配器需求:该功率计采用了快速更换接头技术,使元件的更换过程变得更为便捷高效,从而最大限度地减少了在关键测量过程中对各类适配器的依赖,提高了工作效率,同时也降低了误操作的可能性。

Thruline®4431型可调抽头射频瓦特计核心特性:

  • 射频信号采样功能:4431型配备有专用的RF信号采样探头,该探头能够从被测信号中提取出一部分,并通过右侧面板上的BNC母接口输出。用户可以根据实际需求,通过仪表前面板上的旋钮来调整采样信号的电平大小。
  • 灵活监测:所采集到的低功率射频样本可以方便地连接到其他多种射频监测设备,例如频率计数器、频谱分析仪或示波器,实现对射频信号的深度分析和实时监测。
  • 精准控制:在确保测量准确度的同时,该瓦特计允许用户根据不同的应用场合精细调节信号采样的强度,为射频工程师提供了新台阶的灵活性。
  • 兼容性广泛:秉承了Bird Thruline系列一贯的优秀品质,4431型射频瓦特计同样具有广泛的适用性,支持多类型射频系统的功率测量需求。
  • 人性化设计:紧凑且坚固的外壳设计,便于携带和现场操作;直观的面板布局,使得参数设置和读数观察更为便捷。

Thruline®4431型可调抽头射频瓦特计多个领域具有广泛的应用价值:

  • 通信基站维护与优化:在无线通信基站的日常运维中,该设备可用于精确测量发射机功率输出、检测信号质量,并通过其可变RF抽头功能实时监测和分析信号特征,有助于基站性能的优化与故障排查。
  • 实验室研发测试:科研人员在开发新型射频器件或系统时,利用4431型瓦特计能够进行精准的功率校准、验证射频元件的线性度以及评估整体系统的效率。同时,通过抽头提供的低功率样本,可以连接到频谱分析仪等其他仪器进一步研究信号特性。
  • 航空航天与国防行业:在这些高要求领域,对射频信号的强度和质量有严格控制需求。4431型瓦特计能够在多种频率下精确测量功率并提供实时监控,确保雷达、导航系统、通讯设备等关键系统的稳定运行。
  • 工业射频加热应用:工业射频加热设备如感应炉、微波干燥器等需要精确控制射频功率以达到预期效果,4431型瓦特计可以协助工程师准确地测量和调整功率输出,从而优化工艺参数,提高生产效率和产品质量。
  • 教育及培训:作为一款高性能的射频测量工具,4431型瓦特计也被广泛应用于高等教育和职业培训中,帮助学生和学员掌握射频测量技术,理解射频信号特性,提升理论知识与实际操作技能。
项目编号 Thruline 4431
产品名称 可调RF抽头,瓦特计
功率范围 最大5 kW (2至30 MHz),最大1 kW (30至1000 MHz)
频率范围 2 MHz 至 1.2 GHz
插入VSWR(电压驻波比) N型连接器,在1000 MHz以下最大1.07**
精度 ±5%满量程
插入损耗 最大0.1 dB (2至512 MHz)
最大0.2 dB (512至1000 MHz)
RF采样输出 可变 -15 至 -70 dB,通过BNC(母头)端口输出
连接器类型 QC型(通常提供女性N型接口)
表面处理 浅灰色粉末涂层
尺寸 高x宽x深:6.88 in x 5.13 in x 3.63 in
(175 mm x 130 mm x 92 mm)
重量 3.5 lbs. (1.6 kg)
元件 在上述功率/频率范围限制内适用
注释* 所述精度仅在与Bird®产品的配合使用时保证
**该值仅适用于耦合小于30 dB的情况
Bird公司Thruline®4431型可调抽头射频瓦特计凭借其独特的创新设计RF信号抽头功能与强大的实用性能,能够在不影响主信号路径的情况下抽取并调整低电平信号样本,并且可以灵活适应多种射频设备监测需求。在射频测试领域内占据着举足轻重的地位,成为射频工程师好用的的专业测量设备。这款仪器以其精准的连续波场功率测量功能和灵活的RF信号抽头技术脱颖而出,使得在不干扰主信号路径的情况下能够抽取并调整低功率样本,以供进一步的信号分析或监控使用。Thruline®4431型瓦特计兼容行业标准的Bird元件,并且在其坚固耐用的金属外壳内部预留了额外空间,可同时存储多达2个元件,极大提高了设备的灵活性和适应性。Thruline®4431快速更换(QC)连接器的设计则极大地简化了元件更换过程,减少了在关键测量环节对适配器的依赖,提升了工作效率。无论是实验室研发阶段对射频参数的精确调试,还是通信基站运维中对发射功率的实时监控,甚至是航空航天、国防相关项目中对复杂射频环境下的严格测试,Bird Thruline®4431型可调抽头射频瓦特计都能够提供可靠、精准且适应性极强的测量解决方案,有力地支持工程师们攻克各种高难度的技术挑战。
文章来源Bird公司,深圳银飞公司有售Thruline®4431型可调抽头射频瓦特计
