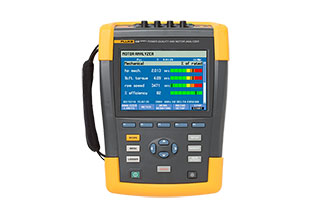

Fluke438-II电能质量和电机分析仪
产品描述
Fluke438-II电能质量和电机分析仪概述：
可快速轻松地了解电机的机电性能并评估电能质量
Fluke 438-II 电能质量和电机分析仪不仅具备Fluke 430 II 系列的先进电能质量分析功能，而且新增了电机机械测量这一重量功能。无需使用机械传感器即可快速轻松地测量和分析谐波、电机转速、电能、转矩、机械功率和不平衡度等关键机电性能参数。通过 Fluke-438-II/MA 电机分析仪升级套件，Fluke 434-II、435-II 和 437-II 电能质量分析仪可增加电机分析功能。
Fluke438-II电能质量和电机分析仪表特点：

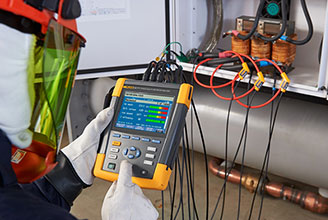

438-II 是理想的便携式电机分析测试工具，可帮助您定位、预测、防止和排除三相和单相配电系统的电能质量问题，同时为技术人员提供所需的机电信息，从而有效地评估电机性能。
测量直接启动电机的关键参数，包括转矩、转速、机械功率和电机效率
绘制电机降额系数与负载对比图（符合 NEMA/IEC 准则），执行动态电机分析计算机械功率和效率，无需使用机械传感器，只需连接输入导线，一切便准备就绪
测量电压、电流、功率、视在功率、功率系数、谐波失真和不平衡度等
电源参数，以确定影响电机效率的特性
识别暂降、暂升、瞬变、谐波和不平衡等电能质量问题
PowerWave 数据技术可捕获快速变化的 RMS 数据，显示半周期平均值和波形来描述电气系统动态特性（发电机起动、UPS 切换等等。）
波形捕获功能可在所有模式下针对检测到的每个事件捕获 100/120 个循环 (50/60 Hz)，无需设置
自动瞬态模式可在电压高达 6 kV 时，在所有相位上同时捕获 200 kS/s 的波形数据
兼容 Fluke Connect®* — 通过仪器在本地查看数据、通过 Fluke Connect 移动应用程序和 PowerLog 430-II 桌面软件查看数据
工业应用安全等级：进户线和下游使用的安全等级为 600 V CAT IV/1000 V CAT III
Fluke 438-II机械计量功能
电机转速
提供电机轴瞬时转速。结合电机转矩和电机转速，快速了解电机驱动的旋转设备的机械性能。
电机机械负载
测量电机产生的实际机械功率（以 hp 或 kW 为单位）并提供过载情况的直接链接，而不只是基于电机电流的过载情况。
电机效率
显示机器、装配线、工厂和/或设施中各电机将电力转换为有效机械作业的效率。可通过适当合计电机的总体效率估计出总效率。与观察操作条件下的预期电机效率相对比，有助于量化与电机能量效率低下相关的成本。
工作原理
Fluke 438-II 电能质量和电机分析仪采用专用算法，使用三相电流和电压波形以 1 秒更新率计算电机转矩、负载和效率。通过电压/电流波形观察到的电机气隙磁场可为测量提供依据。无需机械传感器和侵入式空载电机测试，比以往更快地分析电机整体性能。
电机分析
Fluke 438-II 可提供针对电气参数的完整分析。在开始电机分析之前，建议为电能质量测量值创建一条基线，以评估供电输出的谐波和不平衡的状况，因为这两项属性会对电机性能造成严重的不利影响。在电机分析模式下，结果中汇总了电气性能、机械性能和降额（依据 NEMA 的建议）。
采用简明易懂的四级彩色严重度评级表示电机性能（与推荐的电气参数水平相比），包括额定功率、功率系数、不平衡度和谐波。
对于机械功率，您可以即时查看机械输出功率以及电机转矩和转速。即时将机械输出功率与电功率进行对比，为您提供实时效率测量值。借助该功能，您可以轻松测量各运转周期中的机器性能。

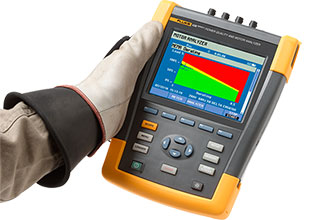

NEMA 降额屏幕会随着负载和电气条件的变化而更新，容差图上的各个新测量值被标为“+”。在本例中，我们可以发现电机处于容差范围内，但接近于过载系数。这表明，可能需要进行电能质量迁移、电机维护或其它一些提升性能的调整。通过在一段时间内频繁执行这些测
试，可以创建准确的基准和性能趋势，从而能够明智地作出维护投资决策。
fluke438-II电能质量和电机分析仪技术指导：
| 机械技术指标 | |||||
| 可对具有 3 线连接的直接启动电机执行机械测量。 | |||||
| 量程 | 分辨率 | 精度 | 默认限值 | ||
| 电机测量 | |||||
|
电机机械 功率 |
0.7 kW 至 746 kW 1 hp 至 1000 hp |
0.1 kW 0.1 hp |
±3% ="1" ±3%="1" |
100% = 额定功率 100% = 额定功率 |
|
| 转矩 |
0 Nm 至 10 000 Nm 0 lb ft 至 10 000 lb ft |
0.1 Nm 0.1 lb ft |
±5% ="1" ±5%="1" |
100% = 额定转矩 100% = 额定转矩 |
|
| 转速 | 0 rpm 至 3600 rpm | 1 rpm | ±3%="1" | 100% = 额定转速 | |
| 效率 | 0% 至 100% | 0.10% | ±3%="1" | 不适用 | |
| 不平衡度 (NEMA) | 0% 至 100% | 0.10% | ±0.15% | 5% | |
|
谐波电压 因数 (NEMA) |
0 至 0.20 | 0.1 | ±1.5% | 0.15 | |
|
不平衡降额 系数 |
0.7 至 1.0 | 0.1 | 标示性 | 不适用 | |
|
谐波降额 系数 |
0.7 至 1.0 | 0.1 | 标示性 | 不适用 | |
|
总 NEMA 降额 系数 |
0.5 至 1.0 | 0.1 | 标示性 | 不适用 | |
| 注意： |
支持 NEMA A、B、C、D 和 E 以及 IEC H 和 N 型电机设计类型。 额定转矩通过额定功率和额定转速计算得出。 电机测量值的更新速率为每秒 1 次。 趋势的默认持续时间为 1 周。 |
||||
|
="1"所选的电机设计类型为“其他”时，误差上调 5% 规格值在电机功率 > 30% 额定功率时有效 规格值在稳定的工作温度下有效。让电机至少在满载工况下运行 1 小时 （如果电机功率为 50 HP 或更高，则要运行 2 - 3 小时），以达到稳定温度 |
|||||
| 电气技术指标 | |||||
| 型号 | 测量值范围 | 分辨率 | 精度 | ||
| 电压 | |||||
| Vrms（交流 + 直流） | 435-II | 1 V 至 1000 V 相电压 | 0.01 V | ±0.1% 额定电压**** | |
| Vpk | – | 1 Vpk 至 1400 Vpk | 1 V | 5% 额定电压 | |
| 电压峰值因数 (CF) | – | 1.0 > 2.8 | 0.01 | ±5% | |
| Vrms½ | 435-II | 0.1 V | ±0.2% 额定电压 | ||
| Vfund | 435-II | 0.1 V | ±0.1% 额定电压 | ||
| 电流（精度不包括电流钳精度） | |||||
| Amps（交流 + 直流） | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ±5 个计数 | |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ±5 个计数 | ||
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ±5 个计数 | ||
| 1mV/A 10x | 0.5 A 至 200 A（仅交流电） | 0.1 A | ±0.5% ±5 个计数 | ||
| Apk | i430-Flex | 8400 Apk | 1 Arms | ±5% | |
| 1mV/A | 5500 Apk | 1 Arms | ±5% | ||
| 电流峰值因数 (CF) | – | 1 至 10 | 0.01 | ±5% | |
| Amps½ | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±1% ±10 个计数 | |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±1% ±10 个计数 | ||
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±1% ±10 个计数 | ||
| 1mV/A 10x | 0.5 A 至 200 A（仅交流电） | 0.1 A | ±1% ±10 个计数 | ||
| Afund | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ±5 个计数 | |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ±5 个计数 | ||
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ±5 个计数 | ||
| 1mV/A 10x | 0.5 A 至 200 A（仅交流电） | 0.1 A | ±0.5% ±5 个计数 | ||
| 赫 | |||||
| Hz | Fluke 435 @ 50 Hz 额定频率 | 42.500 Hz 至 57.500 Hz | 0.001 Hz | ±0.01 Hz | |
| Fluke 435 @ 60 Hz 额定频率 | 51.000 Hz 至 69.000 Hz | 0.001 Hz | ±0.01 Hz | ||
| 电源 | |||||
| 瓦特（VA，var） | i430-Flex | 较大 6000 MW | 0.1 W 至 1 MW | ±1% ±10 个计数 | |
| 1 mV/A | 较大 2000 MW | 0.1 W 至 1 MW | ±1% ±10 个计数 | ||
| 功率因数 (Cos j/DPF) | – | 0 至 1 | 0.001 | ±0.1% @ 额定负载条件 | |
| 能量 | |||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取决于电流钳变比和额定电压 | ±1% ±10 个计数 | ||
| 能量损失 | i430-Flex 10x | 取决于电流钳变比和额定电压 | ±1% ±10 个计数 不含线路电阻精度 | ||
| 谐波 | |||||
| 谐波次数 (n) | – | 直流，1 至 50 次分组：谐波分组，根据 IEC 61000-4-7 而定 | |||
| 间谐波次数 (n) | – | 关闭，1 至 50 次分组：谐波和间谐波子组，根据 IEC 61000-4-7 而定 | |||
| 电压 (V) | %f | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.1% | |
| %r | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.4% | ||
| 绝对 | 0.0 至 1000 V | 0.1 V | ±5% * | ||
| THD | 0.0% 至 100% | 0.1% | ±2.5% | ||
| 电流 | %f | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.1% | |
| %r | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.4% | ||
| 绝对 | 0.0 至 600 A | 0.1 A | ±5% ±5 个计数 | ||
| THD | 0.0% 至 100% | 0.1% | ±2.5% | ||
| 功率 | %f 或 %r | 0.0% 至 100% | 0.1% | ±n x 2% | |
| 绝对 | 取决于电流钳变比和额定电压 | – | ±5% ±n x 2% ±10 个计数点 | ||
| THD | 0.0% 至 100% | 0.1% | ±5% | ||
| 相角 | – | -360° 至 +0° | 1° | ±n x 1° | |
| Flicker（闪变） | |||||
| Plt、Pst、Pst(1min) Pinst | – | 0.00 至 20.00 | 0.01 | ±5% | |
| 不平衡 | |||||
| 电压 (V) | % | 0.0% 至 20.0% | 0.1% | ±0.1% | |
| 电流 | % | 0.0% 至 20.0% | 0.1% | ±1% | |
| 电源控制信号 | |||||
| 阈值等级 | – | 在两个独立的频率下，阈值、限值和控制信号持续时间可编程 | – | – | |
| 信号频率 | – | 60 Hz 至 3000 Hz | 0.1 Hz | – | |
| 相对 V% | – | 0% 至 100% | 0.10% | ±0.4% | |
| 绝对 V3s（3 秒平均值） | – | 0.0 V 至 1000 V | 0.1 V | ±5% 额定电压 | |
| 常规技术指标 | |||||
| 外壳 | 设计带防护套，结实，防震在倾斜支架中使用时，其防水防尘等级为 IP51（依据 IEC60529），抗撞击与耐振动性：30 g，抗振性：3 g 正弦曲线，随机 0.03 g 2 /Hz（依据 MIL-PRF-28800F 2 类） | ||||
| 显示屏 | 亮度：200 cd/m 2（典型值，使用电源适配器），90 cd/m 2（典型值，使用电池电源） 尺寸：127 mm x 88 mm（对角线 153 mm/6.0） LCD 分辨率：320 x 240 像素 对比度与亮度：用户可调，温度补偿 | ||||
| 存储 | 标准 8GB SD 存储卡（兼容 SDHC，FAT32 格式），较大可选 32GB 屏幕保存和多个数据内存，可存储包括录像在内的数据（取决于内存容量） | ||||
| 实时时钟 | 对于趋势模式、瞬变显示和系统监测和事件捕获的时间和日期进行标示 | ||||
| 环境 | |||||
| 工作温度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C 电池除外 | ||||
| 存放温度 | -20 °C ~ +60 °C | ||||
| 湿度 |
+10 °C ~ +30 °C：95% RH（无冷凝） +30 °C ~ +40 °C：75% RH（无冷凝） +40 °C ~ +50 °C：45% RH（无冷凝） |
||||
| 较大工作海拔 |
CAT IV 600 V 和 CAT III 1000 V 高达为 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 高达为 3000 m (10,000 ft) 较大存储海拔为 12 km (40000 ft) |
||||
| 电磁兼容 (EMC) | 辐射和抗干扰性符合EN 61326 (2005-12) | ||||
| 接口 | mini-USB-B 型隔离 USB 端口，用于连接个人电脑 SD 连接卡插槽（可从仪器电池的后侧访问） | ||||
| 保修 | 主机三年保修（零件和人工），附件一年保修 | ||||
|
* ≥ 1% 额定电压时为 ± 5%；< 1% 额定电压时为 ± 0.05% 额定电压 |
|||||
fluke438-II电能质量和电机分析仪型号和配件：
| 型号名称 | 描述 |
| Fluke-438-II |
三相电能质量和电机分析仪 包括：
|
| Fluke-438-II/Basic |
无柔性电流探头的三相电能质量和电机分析仪（不包括 FC WiFi SD 卡） 包含：
|
| Fluke-438-II/INTL |
国际版三相电能质量和电机分析仪（不包括 FC WiFi SD 卡） 包含：
|
| Fluke-438-II/MA |
430-II 电机分析仪升级套件 包含：
|
| Cables and Hardware | |
| GPS430 | GPS430 时间同步模块 |
| Clips | |
| AC285 | SureGrip™ 鳄鱼夹 |
| PC Adapter and Software | |
| FLK-FC-SD CARD | Fluke Connect 无线 SD 卡 |
| 机套和挂件 | |
| C435 | C430 滚动硬盒 |
| 电池，充电器和适配器 | |
| BC430 | BC430 线路电压适配器/电池充电器 |
| BP290 | Fluke 190 II 系列专用 2400 mAh 锂电池 |
| BP291 | Fluke 190 II 系列专用 4800 mAh 高容量锂电池 |
| EBC290 | 外部电池充电器，从仪器外部给 BP290 或 BP291 充电 |
| 电流钳 | |
| 90i-610s | 90i-610s 1A 至 600A 交/直流电流探头 |
| i1000s | 交流电电流探头 |
| i3000s | 交流电电流钳表 |
| i30s | AC/DC 电流钳表 |
| i400s | 交流电电流钳表 |
| i5sPQ3 | i5sPQ3、5 A 交流电流钳表、3 件装 |
| 选件 | |
| HH290 | ScopeMeter 190 II 系列专用挂钩 |
| Test Leads | |
| TLS430 | Fluke TLS430 – 测试线和鳄鱼夹（4 个黑色和 1 个绿色） |
| WC100 | WC100 色标本地化套件 |
