Fluke1503绝缘电阻测试仪
Fluke1503绝缘测试仪精巧细致,结实耐用,并且操作起来是非常便捷的。 而且还可以接受多种不同的测试电压,因此1507成为了众多检修、调试与预防性维护场合很为理想的工具。 1503还配备了远程探针等一些其它组件,这使得测试过程非常地快捷方便,而且为用户节省了大量的成本。 特点 : 绝缘测试量程: 1507:0.01 MΩ到10 GΩ 1503:0.1 MΩ到2000 MΩ 绝缘测试电压: 1507:50 V、100 V、250 V、500 V、1000 V 1503:500 V、1000 V 远程测试探针便于执行重复测试以及在难以接近......
产品描述
Fluke1503绝缘测试仪精巧细致,结实耐用,并且操作起来是非常便捷的。 而且还可以接受多种不同的测试电压,因此1507成为了众多检修、调试与预防性维护场合很为理想的工具。
1503还配备了远程探针等一些其它组件,这使得测试过程非常地快捷方便,而且为用户节省了大量的成本。
特点:
-
绝缘测试量程:
-
1507: 0.01 MΩ到10 GΩ
-
1503: 0.1 MΩ到2000 MΩ
-
绝缘测试电压:
-
1507: 50 V、100 V、250 V、500 V、1000 V
-
1503: 500 V、1000 V
-
远程测试探针便于执行重复测试以及在难以接近的场所执行测试
-
实时电路检测功能禁止在电压高于 30 V 时进行绝缘测试,提升了安全级别
-
自动释放电容性电压可以更好地保护用户的安全
-
交流/直流电压: 0.1 V到600 V
-
200 mA 连续电流
-
电阻: 0.01 Ω到20.00 kΩ
-
自动关闭功能节省了电池电量
-
宽大背光显示屏便于读取测量结果
-
CAT IV 600 V 过压类别等级提升了用户的安全级别
-
每个测试仪均附带远程探针、测试线、探针和鳄鱼夹
-
配装可选的 Fluke TPAK 磁性悬挂系统使您可以腾出手来从事其它工作
-
四节 AA 碱性电池(NEDA 15 A 或 IEC LR6)至少可以进行 1000 次绝缘测试
-
一年质保
技术指标:
交流/直流电压测量 |
精度 |
量程 |
600.0 V |
分辨率 |
0.1 V |
50 Hz到400 Hz ±(% Rdg + 位数) |
± (2 % + 3) |
|
输入阻抗 |
|
共模抑制比(1 kΩ 非平衡): |
|
过载保护 |
|
接地线电阻测量 |
量程/分辨率 |
20.00 Ω |
0.01 Ω |
200.0 Ω |
0.1 Ω |
2000 Ω |
1.0 Ω |
20.00 kΩ |
0.01 kΩ |
|
精度 |
|
过载保护 |
|
开放电路测试电压 |
|
短路电流 |
|
绝缘技术指标 |
测量范围 |
1507: |
0.01 MΩ到10 GΩ |
1503: |
0.01 MΩ到2000 MΩ |
|
测试电压 |
1507: |
50 V、100 V、250 V、500 V、1000 V |
1503: |
500 V、1000V |
|
测试电压精确度 |
|
短路电流 |
|
自动放电 |
|
放电时间 < 0.5 秒,当 C = 1 µF 或更少时 |
|
实时电路指示器 |
|
如果在初始化测试之前接线端子电压 > 30 V,则禁止测试 |
|
较大电容性负载 |
|
测量精确度: |
50 V: |
±(3 % + 5) |
100 V: |
±(3 % + 5) |
250 V: |
±(1.5 % + 5) |
500 V: |
±(1.5 % + 5) |
1000 V: |
±(1.5 % + 5),2000 MΩ 以下;±(10 % + 3),2000 MΩ 以上 |
|
一般技术参数 |
应用于任一接线端子的较大电压: |
|
储存温度 |
|
工作温度 |
|
温度系数 |
|
0.05 x(指定精确度)/°C,温度 < 18 °C 或 > 28 °C(< 64 °F 或 > 82 °F) |
|
相对湿度 |
|
0 %到95 %,温度 10 °C到30 °C(50 °F到86 °F) |
|
0 %到75 %,温度 30 °C到40 °C(86 °F到104 °F) |
|
0 %到40 %,温度 40 °C到55 °C(104 °F到131 °F) |
|
抗振性 |
|
随机,2 g,5-500 Hz(MIL-PRF-28800F 标准),2 级仪器 |
|
抗冲击性 |
|
1 米落差,符合 IEC 61010-1 第二版标准(1 米落差测试,六面,橡木地板) |
|
电磁兼容性: |
|
在 3 V/M 的 RF 区域,精确度 = 指定精确度(EN 61326-1:1997 标准) |
|
安全 |
|
符合 ANSI/ISA 82.02.01 (61010-1) 2004、CAN/CSA-C22.2 NO. 61010-1-04 和 IEC/EN 61010-1 第二版标准,用于测试类别 IV 600 V (CAT IV) |
|
认证: |
|
CSA 符合 CSA/CAN C22.2 No. 61010.1-04 标准;TUV 符合 IEC/EN 61010-1 第二版标准 |
|
电池 |
|
四节 AA 电池(NEDA 15A 或 IEC LR6) |
|
电池寿命 |
绝缘测试用途: |
在室温条件下,测试人员可用新碱性电池至少执行 1000 次绝缘测试。 这些测试为 1000 V 的标准测试(1 MΩ),并且工作周期为 5 秒打开,25 秒关闭。 |
电阻测量: |
在室温条件下,测试人员可用新碱性电池至少执行 2500 次接地线电阻测量。 这些测试为 1 Ω 的标准测试,并且工作周期为 5 秒打开,25 秒关闭。 |
|
尺寸 |
|
5.0 cm(高)x 10.0 cm(宽)x 20.3 cm(长) |
|
重量 |
|
IP 等级 |
|
海拔高度 |
操作: |
2000 m CAT IV 600 V、3000 m CAT III 600 V |
非操作(存放): |
12,000 m |
|
超出量程能力: |
|
附件: |
|
TL224 测试线、TP74 测试探针、夹子 PN 1958654(红色)和 PN 1958646(黑色)、皮套以及远程探针 |
|
型号与配件:
型号名称 |
描述 |
Fluke 1507 |
绝缘万用表
包括:
-
远程探针
-
测试导线
-
测试探头
-
弹簧夹
-
皮套
-
用户手册
|
Fluke 1503 |
绝缘万用表
包括:
-
远程探针
-
测试导线
-
测试探头
-
弹簧夹
-
皮套
-
用户手册
|

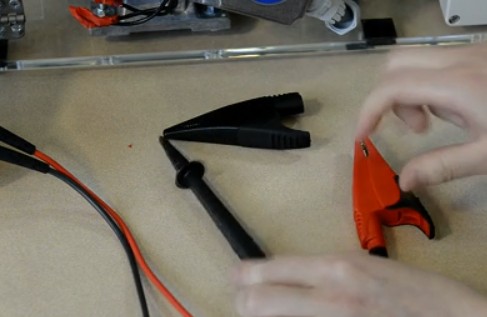

我们可以根据实际的情况在测试笔和鳄鱼夹之间进行更换。并且可以根据实际测点的情况更换测试笔笔头,方便操作。

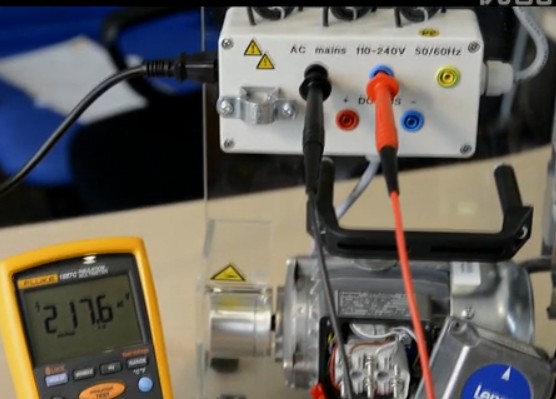

下面我们根据实际情况的测试,进行表笔笔头的更换以及进行测量。
