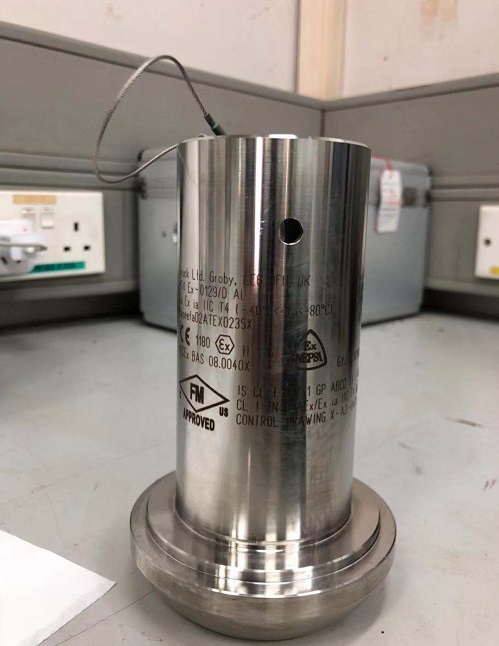

PTX661-22S-1-8547 压力传感器 美国GE
美国GE品牌的高精度的压力传感器，型号： PTX661-22S-1-8547 ，规格：XMTR ASSY 10K PSIG 1502；参数:10芯，4-20mA。 Druck PTX 661锤式泥浆变送器 用户说明简介 Druck PTX661 锤式泥浆变送器可在高达15，000psi( 0至1035 bar )的压力范围内准确测量液体压力。变送器装置设计安装在WECO⑧母接头中并由WECO⑧锻制螺母固定。变送器装置由压力变送器PTX 721-8518组成，其包含在具有WECO⑧公接头压力接头的传感器外壳中。由后端组件和开口环密封传感器外壳。所需电源电压为10至28V直流......
产品描述

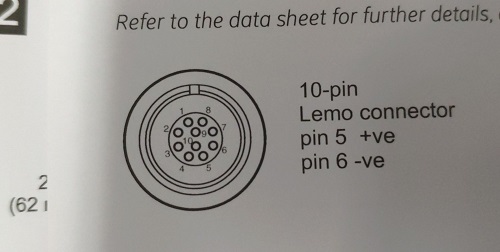

美国GE品牌的高精度的压力传感器，型号：PTX661-22S-1-8547，规格：XMTR ASSY 10K PSIG 1502；参数:10芯，4-20mA。
规格压力范围:
Druck PTX 661锤式泥浆变送器用户说明简介
Druck PTX661锤式泥浆变送器可在高达15，000psi( 0至1035 bar )的压力范围内准确测量液体压力。变送器装置设计安装在WECO⑧母接头中并由WECO⑧锻制螺母固定。变送器装置由压力变送器PTX 721-8518组成，其包含在具有WECO⑧公接头压力接头的传感器外壳中。由后端组件和开口环密封传感器外壳。所需电源电压为10至28V直流，输出电流为4至20mA。
Druck PTX661锤式泥浆变送器可在高达15，000psi( 0至1035 bar )的压力范围内准确测量液体压力。变送器装置设计安装在WECO⑧母接头中并由WECO⑧锻制螺母固定。变送器装置由压力变送器PTX 721-8518组成，其包含在具有WECO⑧公接头压力接头的传感器外壳中。由后端组件和开口环密封传感器外壳。所需电源电压为10至28V直流，输出电流为4至20mA。
1注解

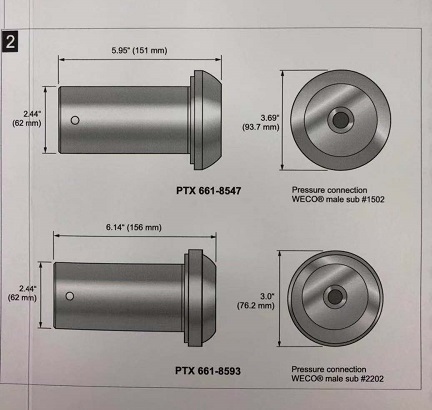

1 WECO母接头 2 WECO公接头变送器组件 3 WECO锻制螺母安装
1. 安装前，检查变送器有无明显损坏和变形迹象。针对非本质安全型安装的建议为了避免电气干扰，请使用屏蔽电缆，两个屏蔽端均需接地。
2. 请按照WECO⑧锤式安装说明安装锤式泥浆变送器装置，* 要得到本质安全安装，请参阅Druck出版物K0383或KA0539。
注意: 传感膜片可能会损坏。清洁时，不得插入任何尖锐物体或直接在压力端口使用高压水。
拆卸或重新安装变送器前，请先用水压喷射清除泥浆和碎片。清除所有僵硬泥浆和碎片。
注: 要更换变送器，请参阅Druck更换说明出版物KA0234。
规格压力范围:
0至5000psi(345 bar
0至10,000psi(690 bar)
0至10,000psi(690 bar)
0至15,000psi(1035 bar）
耐受压力(或较大工作压力)--1.5 x满量程为较大压力20，000psi(1380 bar）
容压--2x满量程为较大压力20，000psi(1380 bar）
压力过大--1.5x满量程为较大压力20，000psi(1380 bari
耐受压力(或较大工作压力)--1.5 x满量程为较大压力20，000psi(1380 bar）
容压--2x满量程为较大压力20，000psi(1380 bar）
压力过大--1.5x满量程为较大压力20，000psi(1380 bari
环境保护 --1P66、 类型4X
压力介质：与NACE酸气相容的液体、316L不锈钢、625铬镍钛合金和x750铭镍钛台金
压力介质：与NACE酸气相容的液体、316L不锈钢、625铬镍钛合金和x750铭镍钛台金
