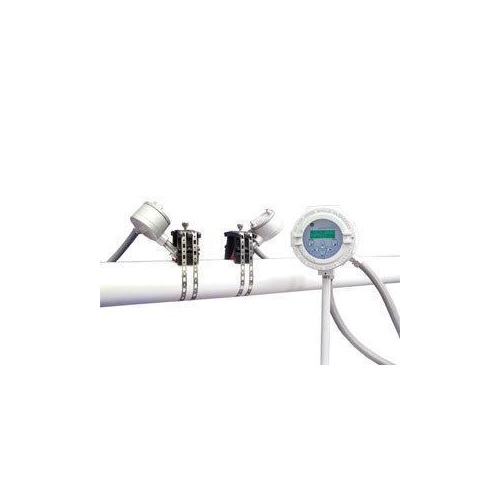

XMT868i超声波流量变送器
XMT868i液体流量变送器 结合先进的流量 测量 技术和低成本变送器套件，测量仅为8.26.6英寸（20.116.8厘米），重量只有10磅（4.5千克），可正确安装在过程测量点上。全数字 XMT868i 没有移动部件，可以长期的无漂移工作。板载微处理器提供少见数字信号编码和相关检测程序，自动调整以改变流体性质，动态配置操作软件以简化编程，并内置能源流量测量功能。 特点 低范围：-40到40英尺/秒（-12.2到12.2米/秒） 管径为到200英寸（1.27厘米到5.1米） 单通道和双通......
产品描述
XMT868i液体流量变送器结合先进的流量测量技术和低成本变送器套件，测量仅为8.2×6.6英寸（20.1×16.8厘米），重量只有10磅（4.5千克），可正确安装在过程测量点上。全数字XMT868i没有移动部件，可以长期的无漂移工作。板载微处理器提供少见数字信号编码和相关检测程序，自动调整以改变流体性质，动态配置操作软件以简化编程，并内置能源流量测量功能。
特点
低范围：-40到40英尺/秒（-12.2到12.2米/秒）
管径为½到200英寸（1.27厘米到5.1米）
单通道和双通道模式
能源流量测量热电阻（可选）
数据记录功能（可选）
防风雨/防爆外壳
应用
液体烃类
液化天然气（LNG）
原油
润滑油
柴油和燃油
溶剂
水和废水
热/冷水
化学品
饮料
其他液体
规格
操作和性能
流体类型
声学导电流体，包括纯净的液体，以及多种夹带颗粒物和气泡的液体。大空隙率取决于感测器、
审讯载波频率、路径长度和管道配置。
管道尺寸
夹式感测器：0.5到300英寸（12.7毫米到7.6米），以及更大尺寸
湿式感测器：1英寸到200英寸（25.4毫米到5米），以及更大尺寸
管壁厚度
可达3英寸（76.2毫米）
XMT868i超声波流量变送器管道材料
全金属和主要塑料。有关混凝土、
复合材料，以及强腐蚀性管道或衬里管，请咨询GE。
流量精度（流速）
读数的±0.5％（在校准过程中实现）
典型的夹式传感器的流量精度（流速）
管道内径>6英寸（150毫米）：读数的±1％到2％
XMT868i超声波流量变送器管道内径<6英寸（150毫米）：读数的±2％到5％
典型的湿式传感器的流量精度（流速）
读数的±1%
精度取决于管道尺寸、安装，以及是单路径测量还是双路径测量。
重复性
读数的±0.1％到0.3％
范围（双向）
–40到40英尺/秒（-12.2到12.2米/秒）
范围度（整体）
400:1
规格假定为全展流（10直径阀前直导向管和5直径阀后直导向管），流速大于1英尺/秒（0.3米/秒）。
测量参数
体积流量，累加流量和流速
电气设备
流量测量
受专利保护的互相关时差™模式
外壳
标准：环氧涂层铝，防风雨类型4X/IP66， I级，1分区，B、C、D组；II级，E、 F、G组；III级，防火 II 2 GD EEx d IIC T5/T6
可选：不锈钢
标准：重量为10磅（4.5千克），尺寸（高X深）8.2x6.6英寸
（208毫米×168毫米）
通道
标准：1个通道
可选：两个通道（两个管道或平均两个路径）
显示屏
可选：2行×16字符，背光液晶显示屏，可配置为每序列至多显示4个测量参数
键盘
内置的红外线，6键键盘，全功能
工作电源标准
90-260 VAC
90-260 VAC
XMT868i超声波流量变送器可选：12 到 28 VDC, ±5%
功耗
大20瓦
工作温度
-4°F 到 140°F (-20°C 到 +60°C)
存储温度
–67°F 到 167°F (–55°C 到 75°C)
标准输入/输出
两个0/4到20毫安隔离输出，600S大负荷
可选的输入/输出
可选的输入/输出
所有模拟和数字I/O在特定
组合中可选。有关选项卡，请咨询GE。
2个额外的0/4到20毫安隔离输出，1000大负荷
2个4到20毫安隔离输入，24VDC回路供电
2个或4个隔离输入，三线热电阻（温度）输入，-148°F到662°F（-100°C到350°C），100S铂
2个或4个脉冲或频率输出，光隔离，大3A，高100VDC，大1瓦，从DC到大10千赫
报警继电器
数字接口
XMT868i超声波流量变送器标准：RS232
可选：RS485（多级接口）
可选：HART®协议
可选：Modbus®协议
可选：现场总线技术®
可选：OPC服务器
可选：以太网
数据记录
标准：无
可选：内存容量（线性和/或循环型），记录多达15万个流量数据点
符合欧洲标准
对于DN<25, 系统符合电磁兼容性指令89/336/EEC, 73/23/EEC LVD（II类安装，2度污染），感测器符合PED 97/23/EC要求
夹式超声波流量感测器
温度范围
C-RS感测器：-40° 到 300°F (-40° 到 150°C)C-PT高温：-20° 到 410°F (-29° 到 210°C)
OKS特殊应用：-310°F 到 572°F (–190°C 到 300°C)
安装方式
XMT868i超声波流量变送器不锈钢链或不锈钢带，焊接夹具或磁性夹具
地区分类
标准：通用 • 可选：防风雨型4/IP65
可选：I级，1分区，B、C、D组；II级，E、 F、G组；III级
可选：防火 II 2 G EEx md IIC T6–T3
可选：潜水型
湿式超声波流量感测器
温度范围
标准：–40°F 到 212°F (–40°C 到 100°C)
可选（整体范围）：–310°F 到 1112°F (–190°C 到 600°C)
压强范围
标准：0 到 3000 psig (1 到 207 bar)
可选：应要求提供更高压强
材料
标准：不锈钢。此文章来自GE德鲁克。
