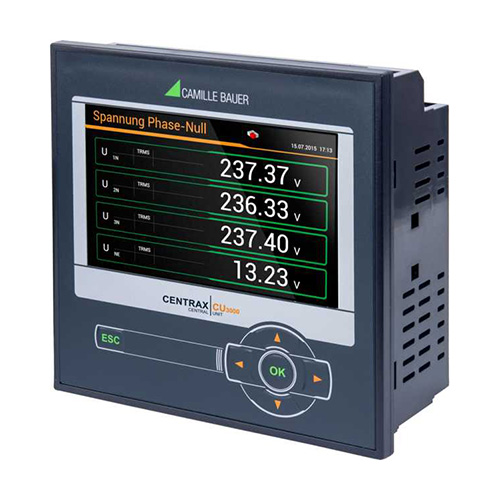

CENTRAXCU3000电力系统监测仪集成在一个外壳中，用于面板安装，可用于电力应用，具有高度精确的测量设备的功能，并且可以自由编程的PLC。在许多情况下，不需要单独的PLC和控制系统、远程显示器或其他数据收集器。可以用来测量1500多项高质量的状态信息、能耗和电能质量信息，控制应用程序（基于CODESYS）可以逻辑地处理这些数据，将其用于控制算法中，或者根据应用程序对发电或用电做出响应，还可以通过自由选择的I/O和Modbus接口与过程环境进行通信。
CENTRAX CU3000/CU5000的原理是使用SINEAX AM3000或DM5000作为测量仪器，辅以可自由编程的控制程序，基于广泛使用的CODESYS,做为控制系统或PLC的代替方案。控制功能以不同的性能等级可以分为三款如下：
基础款：充分利用I/0功能，灵活处理测量仪器的测量数据
高级款：此外，还可以通过Modbus RTU / TCP读取和使用来自其他测量仪器的数据
专业款：创建独立的Web可视化，并使用本地显示进行自定义可视化
CENTRAXCU3000电力系统监测仪输入数据使用说明书
标称电流：1 -5A，较大7.5A
标称电压：57.7～400V，100～693V
较大
CU3000：480V 832V (sinusoidal)
CU5000：520V 900V (sinusoidal)
标称频率：42～50～58HZ，50.5～60～69.5Hz
采样率：18KHz
电源标称电压
100--230V AC/DC (CU5000)
110--230V AC，130--230V DC (CU3000)
110--200V AC，110-200V DC (CU3000)
24～48V DC (CU3000/CU5000）
消耗：≤20VA
不间断电源(UPS)类型：(3.7V)VARTA Easy Pack EZPAckL，UL listed MH16707
CENTRAXCU3000电力系统监测仪连接操作说明书
单相或分相(2相系统)
3或4线平衡负载
3或4线平衡负载
3线平衡负载(2U，1)
3线不平衡负载，Aron连接
3或4线不平衡负载
4线不平衡负载，Open-Y
CENTRAXCU3000电力系统监测仪I/0接口
模拟输出：(可选)
范围：±20mA (24mA较大)，双极
继电器：(可选)
触点：转换触点
负载能力：250V AC，2A，500VA; 30V DC，2A，60W
数字输入被动
标称电压：12/24V DC (30V较大)
数字输入有效：(可选)
开路电压：≤15V
能量：具有趋势和历史以及电能表的功率平均值。使用数据记录器选项“周期数据”平均值进程（负载曲线）和周期仪表读数也可用。
谐波：总谐波失真THD/TDD、单个谐波及其较大值
相量图：所有电流和电压相量和相序检查概述
电流和电压输入波形
事件：如果执行了相应的选项，则进行干扰记录。
CODESYS：对于具有性能等级的设备，可以在此处请求通过CODESYS应用程序存储的专业测量进度或状态消息。也可以通过此菜单访问用户定义的网站。
CENTRAX CU3000/CU5000电力系统监测仪的ADVANCED和PROFESSICNAL版本额外提供了通过Modbus接口将其它现场仪表的测量数据导入到控制应用程序以进行进一步处理的可能性。因此可用于能源管理，能耗控制和优化，公用设施监控以及其它一般自动化和控制任务领域的独立解决方案。任何时候都可以兼容到更高级别的系统。CU3000设计用于面板安装，适用于宽度达8mm的面板，将设备从外侧滑入切口,从侧面将安装卡箍滑入预定的开口，并将其向后拉约2mm,再拧紧并固定螺钉，直到设备与面板牢牢固定，说明安装完成；卸下设备时，须注意只有在所有连接的电线都停止使用的情况下，才能进行拆卸设备。拆下所有插入式端子以及电流和电压输入的所有连接。注意，在拆除设备的电流连接之前，必须缩短电流互感器的长度。然后按与安装相反的顺序卸下设备。
