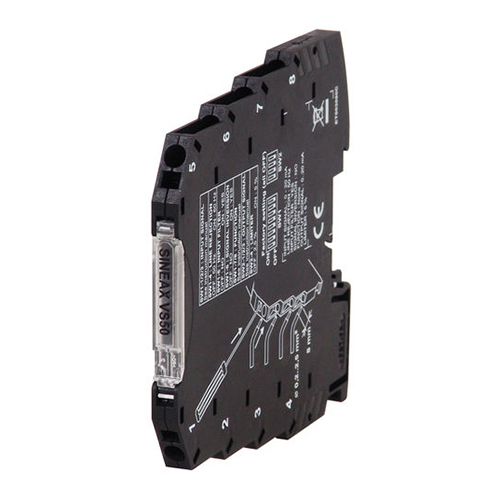

SINEAXVS50转换器
SINEAXVS50转换器 用于电力系统过程控制，是带三角绝缘的转换器，用于工业标准的电压或功率信号，具有无源输入和有源输出，模拟数字转换以每个输入区域14位的分辨率完成。转换器根据DIN46277的设计完成，尺寸很窄，仅6.2毫米，固定在35毫米的DIN轨道上，为了避免阻碍转换器通风和缩短使用寿命，不要安装在通道或其他物体的位置，建议用户安装在垂直的位置，以保持良好的通风效果和使用寿命。为增强总线供电的可能性，加快弹簧夹的快速连接，可......
产品描述
SINEAXVS50转换器用于电力系统过程控制，是带三角绝缘的转换器，用于工业标准的电压或功率信号，具有无源输入和有源输出，模拟数字转换以每个输入区域14位的分辨率完成。转换器根据DIN46277的设计完成，尺寸很窄，仅6.2毫米，固定在35毫米的DIN轨道上，为了避免阻碍转换器通风和缩短使用寿命，不要安装在通道或其他物体的位置，建议用户安装在垂直的位置，以保持良好的通风效果和使用寿命。为增强总线供电的可能性，加快弹簧夹的快速连接，可以通过电流3路分离和DIP开关进行现场配置。
SINEAXVS50转换器特点
输入：电流0/4…20mA或电压0/1…5，0/2…10，0…15/30 V DC
输出：电流0/4…20，20…4/0mA或电压0/1…5，0/2…10 V DC
三通电隔离
弹簧笼卡箍连接
电源桥接端子-DIN导轨总线连接器
小尺寸（6.2 x 93.1 x 102.5 mm）
14位分辨率
精度等级0.1%
SINEAXVS50转换器规格说明书
| Power supply | 19.2 … 30 V DC |
|
Accuracy |
0.08% of the f.s. value for mA or 5 V output 0.07% of the f.s. value for 10 V output |
|
Status indicators (LED) |
Input or output out-of-range limiter device triggered Input saturation Internal fault |
| Galvanic isolation | Power supply / input / output at 1500 V AC, digital |
| Hot swapping | Yes |
| Power consumption | 500 mW |
| A/D Converter | 14 bit |
| Current output protection | Approximately 25 mA |
|
Security output |
102.5% of full scale value in case of over-range 105% of full scale value in case of improper functioning |
| Humidity | Up to 90% at + 40 °C (not condensing) |
| Housing | Terminal housing for mounting on 35 mm DIN 46277 |
| Frequency filter | 50 … 60 Hz (settable) |
| DIP-Switch |
– Input signals setup – Output signal setup |
| Processing | Floating point 32 bit |
| Dimensions | 6.2 x 93.1 x 102.5 mm (w x h x d) |
| Weight | 50 g |
SINEAXVS50转换器建议用户用相应的转换器来连接母线，从而无需将电源连接到每个单独的模块。从而为VS系列的模块供电有多种可能性。可以通过将24VDC电源直接连接到每个单独模块的端子7（+）和8（-）来为模块供电，使用CB电源总线附件通过总线将电源分配给模块，使每个模块均可通过总线供电；总线的总功耗必须小于400 mA。在大功率消耗的情况下，模块可能会损坏，电源应安装在适当测量的保险丝中。使用CB电源总线附件分配，通过总线的模块以及用于连接电源的附件VS70，VS70是一个宽度为6.2 mm的模块，是保护电路，以保护通过总线连接的模块免受可能的过载。如果总线的总功耗小于1.5 a，则总线可由VS70模块供电，如果功率增加，模块或总线可能会损坏。
