今天接到一汽车电子客户的询问，使用ZX9501F-S8多通道耐压测试仪测绝缘电阻正极时如何设置通道？客户的情况是这样的：如我们有这样一条线束，分为正极和负极。假如我们要测绝缘电阻的正极，如何设置绝缘电阻（正极）的高压端、低压端和开路。如下图：

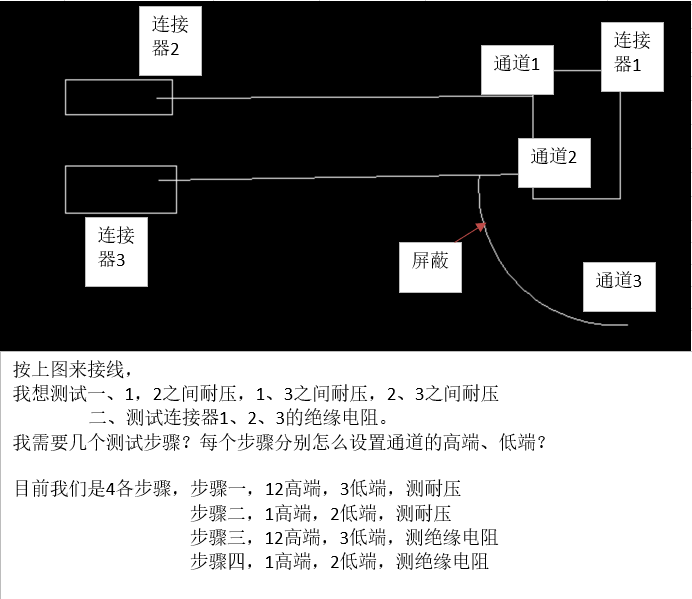

通道1、2、3按下图来接线，如下图：

ZX9501F-S8回复：通道1：高端，通道2：低端  通道3：低端

ZX9501F-S8回复：就按这4个步骤设置，正确的。



客户继续提问：步骤2，1高端，2低端，是测哪个位置的耐压？假如我想知道到底哪个连接器的绝缘电阻又问题，步骤3，4能测的出来吗？

ZX9501F-S8回复：步骤2，1高端，2低端，是测哪个位置的耐压？连接器1对连接器2

问：那么连接器1对连接器3不用管吗？

ZX9501F-S8回复：等下，我发个全的给你。
步骤1:1高端，2低端，测耐压；步骤2:1高端，3低端，测耐压；步骤3:2高端，3低端，测耐压；步骤4:1高端，2低端，测绝缘电阻；步骤5:1高端，3低端，测绝缘电阻；步骤6:2高端，3低端，测绝缘电阻。仪器屏幕右边菜单：失败  选择  停止。测试时，仪器会停留在失败的步骤，你就知道哪个位置不良了。

这时候我们在沟通中......
客户继续了解这个耐压测试仪：“按我们之前的4个步骤的，第3个步骤发生不良。就是连接器2，连接器3绝缘电阻不良，但是不知道是哪个连接器不良？”“再请教一下，如果不需要知道到底是哪里耐压不良或绝缘电阻不良，只要识别整条线束有耐压不良或绝缘电阻不良的情况下。可不可以只测试2个步骤。”

ZX9501F-S8回复：这个就需要你来分析产品的缺陷了，仪器只能知道2-3不良。比如一条线束，员工只要知道它耐压不良就行了，工程师再按你上面的六个步骤来分析哪里不良。

提问：这样操作步骤太多了，所以我想知道，能不能耐压和绝缘，只用两个步骤就能区分良或不良？

ZX9501F-S8回复：这个不可以喔。
至此，完成了客户的疑问，同时我们对我们的ZX9501F-S8多通道耐压测试仪了解又加深了。银飞现货有售。
