FREJA306继电器测试系统优势所在
在FREJA Win软件中，全面的通用的仪器程序是一个方便、易于理解、用户友好的工具箱。 在“连接”页面上，您可以输入有关如何连接继电器的信息，如果需要，可以输入图片。
在“序列”页面上，您可以独立地更改所有发电机参数。 很多可以有25个不同的状态（预备，故障1，预失，故障2，预失，故障3等）。 这在测试自动重合闸继电器或电机保护时非常有用。 也可以产生高达25次的谐波。
在斜坡页面上，您可以单独设置斜坡所有发电机参数。幅度和角度显示在矢量图上，值可以使用FREJA上的旋钮或PC键盘和鼠标进行在线设置。
在“连接”页面上，输入有关如何连接到继电器的信息，如果需要的话，可以包括图片。 由于此信息与对象一起保存在控制中心，所以下一次要测试此继电器时，可以再次显示该信息。
Zt页面设计用于距离继电器的时间测试。 通常在测试继电器时，您会测试一种类型的故障。 但是，如果需要FREJAWin，您可以自动测试七种故障类型。 所有你需要做的是按<开始>按钮。 FREJA将自动测试所有七种故障类型，然后将读数与您输入的理论值进行比较。在配置页面上。 如果读数正常，绿色指示灯亮起。 如果没有，红灯亮起。 如果要检查相反方向，测试可以从第3象限开始低于零欧姆。作为距离仪表程序一部分的RX-ramp页面，旨在测试距离继电器的距离。首先，您定义起始和停止角度以及斜坡之间的delta phi。 然后按<开始>按钮放松。 FREJA将自动测试所有七种类型的故障。 您还可以定义自己的斜坡，使用鼠标指定任何需要的起点和终点。 如果您定义了理论参考图，程序会将实际测试结果与图形进行比较，并检查与“配置”页面上输入的公差是否有任何偏差。 如果结果正常，绿色指示灯亮起。 如果没有，红灯亮起。RX页面使您能够手动定义测试点。 您可以使用鼠标或键盘在示波器上定义不同的点。 选择自动模式，然后按<开始>按钮。 FREJA将测试所选故障类型的所有点。 这些点将分配不同的颜色，具体取决于行程时间。 如果选择手动模式，您可以使用拨盘搜索边界。在频率测试仪中，故障前的故障频率可以在手册页面中手动生成，也可以通过自动序列的故障前序列，将设置的起始值设置为停止值，以扫描不同频率值的跳闸时间， 适用于两级继电器。
自动重合仪是一般序列和距离的RX之间的组合。 这只是因为它更容易模拟前序故障，通电和死区时间作为向量，同样的方式更容易模拟阻抗平面中的故障。通过使用Auto 300，我们可以将不同测试中的不同测试连接在一起，以创建自动测试序列，因此，很终我们将对包含距离，电流，同步和电压等元素的测试进行测试。传感器测试仪将通过检查传感器的输出来测试所有传感器，并将其与配置中的设置进行比较。在瞬态仪的帮助下，Freja将产生（播放）由扰动记录器记录的波形。 瞬态支持的文件格式有COMTRADE，ASCII，EMTP WAX，EMTP PC和电感65。Auto 21是一款转换器，它将使用Freja 21 / 21D制作的旧测试计划和Freja DOS软件转换为Windows与FrejaWin和Freja一起使用的兼容格式。同步仪器程序的U-f很小和较大部分，专门用于测试同步继电器的电压和频率边界。 该测试自动进行。 只需按<开始>按钮，程序本身就会搜索边界。同步检查页面旨在测试同步检测继电器，首先将相位角设置为+ 20°（或其他起始点）。 然后更改相位角，直到达到边界。 按<保存>按钮存储结果。 现在测试另一边，从-20°开始，改变相位角，直到达到另一边界。

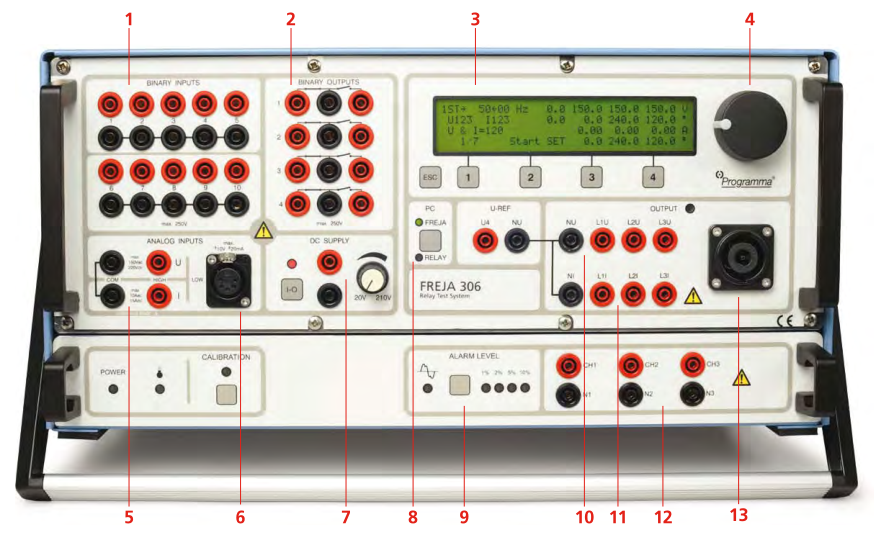

1. 二进制输入 - 响应时间补偿；2. 二进制输出 - 工作时间补偿；3. 在本地模式下使用的显示和按钮；4. 表盘,按键进入；5. 模拟输入，高电平，用于电压表和电流表；6. 模拟输入，低电平，用于测量传感器；7. 直流电源，连接到（12）读取值；8. 开关，PC到FREJA 300/306或继电器；9. 失真报警；10.电压输出 - 标准；11.电流输出 - 标准；12.电流输出 - 高端；13.多功能电压（L1U，L2U，L3U，NU）和电流(L1I, L2I, L3I, NI).
1. 二进制输入 - 响应时间补偿；2. 二进制输出 - 工作时间补偿；3. 在本地模式下使用的显示和按钮；4. 表盘,按键进入；5. 模拟输入，高电平，用于电压表和电流表；6. 模拟输入，低电平，用于测量传感器；7. 直流电源，连接到（12）读取值；8. 开关，PC到FREJA 300/306或继电器；9. 失真报警；10.电压输出 - 标准；11.电流输出 - 标准；12.电流输出 - 高端；13.多功能电压（L1U，L2U，L3U，NU）和电流(L1I, L2I, L3I, NI).
FREJA差分还可用于测试差动发电机保护继电器和线路差动保护继电器。受保护电力变压器的数据以非常直观的方式输入，确保用户不会产生误解。 通过使用按钮和图标来立即向用户显示他的选择产生的效果。 根据输入的电流互感器信息和星点接地，注入的电流都以初级和次级值显示。“稳定”页面的目的是通过产生外部故障并验证继电器是否稳定来验证FREJA中的连接和设置是否正确。 还要求操作员通过继电器读取测量值，并将其输入测试页。 这些值将
在很终报告中报告。时间测试页允许验证差动继电器的工作时间。 可编程几个故障注入，页面报告测量操作时间的统计（很小值，较大值和平均值）。拾取页允许测试每个绕组的差动继电器的很小工作电流，这是对继电器灵敏度的测试。 该测试还使用伪连续坡道注射。在页面偏置特性中，可以通过运行伪连续斜坡（用于测试继电器的静态精度）或通过故障前和故障稳态仿真序列完成的斜坡来测试运行继电器特性，称为“二进制搜索“，更适合调试测试。 可以使用或不使用参考图来测试特性。对于电力变压器的每个绕组，当故障电流中存在一定程度的谐波时，“谐波”页面验证不会在限制特性的跳闸区域中发出跳闸信号的继电器能力。 此功能的目的是在变压器通电期间或在变压器过励磁期间保持继电器稳定靠前次由Programma介绍的一个非常重要的测试叫做Wizard。 这将有助于发现差分变压器继电器的错误设置，这可能会导致外部接地故障的不必要的跳闸。向导将向中继工程师询问重要且明确的应用问题，并以半自动方式对继电器进行一些简单的测试。 根据用户输入的应用程序信息，向导会报告继电器似乎是否正确设置，并向用户提供清晰的信息。
