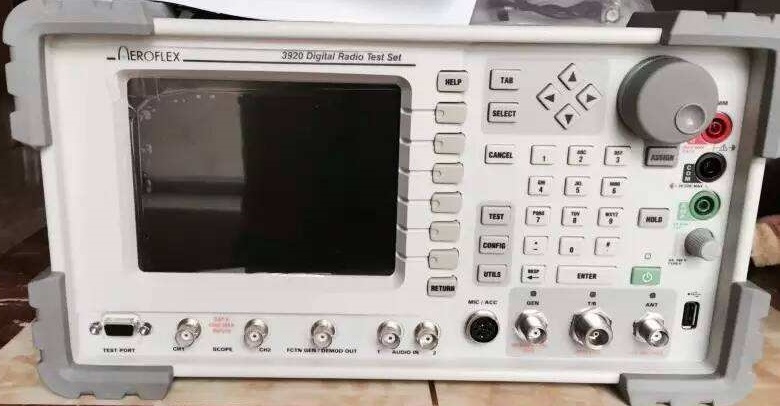

Aeroflex艾法斯3920B无线电综测仪

Aeroflex公司的3920B是为研发、制造和现场支持而设计的。作为一种无线电信号分析仪，它覆盖了1MHz ~ 2.7GHz的频率范围；其体系结构是RF前端后面连接一个完整的数字IF处理单元。其IF带宽为5 MHz，A/D转换的分辨率为14位，采样率为64.8MS/s。Texas Instruments公司的3个C6711处理器（每个都具有64 M字节RAM）提供DSP处理功能；仪器控制总处理器运行Linux操作系统。3920具有坚固耐用的外壳和阳光下可读的显示器，还能够承受来自基站发射机的125W输入功率，这三点使它适合在野外使用。

Aeroflex3920系列是为专业数字无线通讯网开发的新一代便携测试平台。依托于Aeroflex在专业无线通讯测试领域的良好口碑，3920系列秉承了2968的各项优点，并在质量。易用性和性价比方面树立了新的标准。在这个仪器平台上通过各种软件模块拓展了对通讯系统及其信令的测量功能．而这些系统通常采用数字调制和协议控制。3920系列的靠前款是3901, 从1MHz　to 2.7GHz的测试平台加特有选件：ETSI TETRA的移动台测试和基站测试。TETRA不是适合于应急业务之类应用的少有标准，不过它正逐渐在此类应用中普及。它具有很多适合应急服务的特性，例如经济地使用带宽、呼叫建立快速确定和即按即说（一键通）及群呼功能，故此拨电话就“像蜂窝电话那样”便利。它是一种采用数字调制TDMA的业务，信道间隔为25kHz。各种各样的呼叫选项，加上不同的RF结构，使得TETRA在测试要求上与主流的蜂窝无线电有所区别。

TETRA测试装置支持所有呼叫和消息传输（话音和数据）模式，并能在两个方向上模拟具有注册和呼叫建立功能的基站。该测试装置一旦建立，就可以对呼叫业务进行一整套参数测量。发射机测试包括在70 dB动态范围之内的信号突发功率测量。该装置能以常规相位和星座图格式显示数字调制信息。它还支持“回环”测试模式。在这种模式下，它生成测试数据，再通过空中接口将测试数据馈送到一个移动设备，很后（利用误码率）检查从移动设备返回的数据是否存在信号路径上任何地方产生的差错。其它功能包括音频质量及完全脚本化的自动测试模式。更多的“个性”可以将3900配置得符合备选的PMR（专业移动无线电）标准。

数字专业移动通讯系统选件：TETRA移动台和基站测试，TETRA射频信号发生器，TETRA射频信号分析仪，TETRA协议分析仪／发生器，TETRA射频功率计和突发功率分析至125W 。

自动测试模式 、彩色显示和易用的图形化界面、GPIB遥控、通过Internet升级软件

产品参数：选件110，TETRA移动台； 选件111，TETRA基站

频段分配： TETRA 380－400(0Hz或12.5kHz偏移) 、TETRA 410－430(0Hz－6.25kHz或12.5kHz偏移) 、TETRA 450－470(0Hz或12.5kHz偏移) 、TETRA 800－870(0Hz或12.5kHz偏移) 、TETRA 870－921(0Hz或12.5kHz偏移) 、无频率计划 、用户自定义频段

TETRA射频功率计： 功率测量在一个突发内的平均功率。利用TETRA滤波器在符号点上测量。 单位：dBm／Watts ，分辨率：O.1dB／1mW ，TETRA射频功率包络power VS time ，矢量调制误差的测量范围 ，20％RMS矢量误差 ，40％峰值矢量误差 ，20％残余载波



艾法斯3900测试平台

射频输出之频率范围：1MHz－1GHz ；频率分辨率：1Hz ；输出电平范围T／R口－130.0 dBm to－40.0 dBm ；Gen Pod-130.0 dBm to 0.0 dBm
