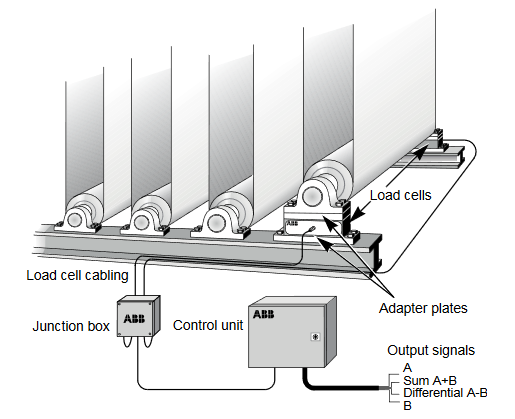

ABB PFCL201称重传感器完整的测量系统通常由两个称重传感器，一个接线盒，一个带两个测量通道和电缆的控制单元组成。辊和轴承传递给称重传感器，称重传感器安装在滚动轴承的下方，它们测量与安装表面成直角的力。来自钢带的反作用力与钢带张力成比例，通过轧辊和轴承传递给称重传感器。

ABB PFCL201称重传感器通过接线盒连接到控制单元。 控制单元将称重传感器信号转换成与反作用力成比例的直流电压。 根据选择哪个控制单元，可以使两个单独的称重传感（A和B）的模拟信号，称重传感器信号的总和（A + B）和/或称重传感器信号（AB）。

ABB PFCL201称重传感器仅测量FR方向的力。测量力可能是正值或负值。称重传感器通常安装在滚动轴承下方。当卷轴上张紧条时，张力（T）会产生两个力分量，一个位于称重传感器（FR）的测量方向，另一个位于直角位置（FV）。测量力取决于 关于张力（T）和由测量辊周围的带形成的包角之间的关系。

ABB PFCL201称重传感器由一块不锈钢加工而成。 传感器直接在一块钢中加工并定位，使其对测量方向的力敏感，而在其他方向上不敏感，称重传感器用四个螺钉安装在底座上，轴承座用四个螺钉安装在称重传感器的顶部。每个称重传感器都经过校准和温度补偿。称重传感器PFCL 201C / 201CE / 201CD有四种测量范围可供选择，所有型号都具有相同的外部尺寸。称重传感器PFCL 201C配有用于可插拔连接电缆的连接器。称重传感器PFCL 201CE有一根带有保护软管的固定连接电缆。称重传感器PFCL 201CD带有固定的耐酸电缆密封套，聚四氟乙烯绝缘连接电缆。
