Megger的断路器测试仪应用之断路器接触点动作，高压断路器设计用于以受控方式断开短路电流。这对高压断路器中所有组件的机械性能提出了很高的性能要求。断路器测试仪断开电流以防止再次受冲击非常重要，这有利于设备的寿命延长。这是通过确保接触点在动作接触点进入所谓的隔离区之前彼此隔离得足够远距离来实现的。行程轨迹指示操作期间断路器接触点的瞬时位置，这给出了重要的数据，如总行程，超行程，反弹，行程和移动接触等的参数等。多年来，断路器接触点动作（行程）一直被认为是检查断路器断开能力的很重要的参数之一。兆欧表提供了几种通用和断路器特定的传感器套件，涵盖绝大多数行程测量需求。



高压断路器靠前次跳闸和Megger的断路器测试仪在线测试初始值的关系

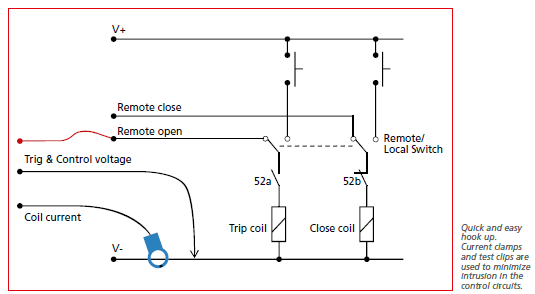

检查高压断路器接触点状态的良好且省时的方法是在长时间闲置后首次打开操作记录。测量和断路器的连接在其保持运行时进行。所有连接均在控制柜内进行。使用断路器测试仪首次测试的较大好处是确保测试真实性的。它可以用来快速筛选出有可能故障的断路器接触点，以判断哪些高压断路器需要进一步调查，这是一种基本的高压断路器维护方法。



首次利用Megger的断路器测试仪做高压断路器测试中评估中很基本参数是线圈电流特性。从线圈电流形状可以获得有关高压断路器状态的有用的数据，特别是当结果数据与历史数据或者靠前次测量结果进行比较时。当前曲线形状的差异突出了线圈和连杆系统中润滑或腐蚀的潜在问题。如果不执行首次测试，这些重要数据往往会丢失。通过补偿线圈电流，可以记录电流互感器的次级电流，以便检测主接触点的通断时间。应始终记录线圈电源电压，因为它构成了所有与时间有关的测量和特别是首次利用断路器测试仪做跳闸测量的重要参考。这一事实也得到IEC 62271-100标准的支持。
