本文举例说明如何连接Druck DPI811/812RTD校准器和RTD回路校准器和使用仪器。

操作-RTD连接
为防止DPI811/812RTD校准器和RTD回路校准器出现错误，请确保RTD连接（A1-项目[10]）正确。 在以下示例中，2W，3W和4W表示2,3和4线连接。

操作-通信端口连接
使用通信端口（A1 - 项目[9]）连接一个IDOS通用测量模块（UMM）。当您从UMM上连接电缆时，DPI811/812RTD校准器和RTD回路校准器会自动更改菜单，为您提供所有适用的选项。

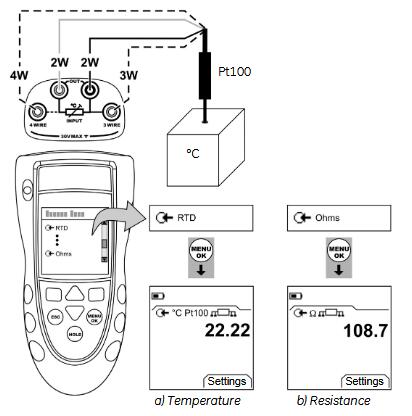

操作-测量RTD值
要测量RTD的温度或电阻值：
1.连接DPI811/812RTD校准器和RTD回路校准器，如有必要，调整设置。
2.从选择任务(下图）中选择RTD或欧姆输入任务，如有必要，调整设置。

当DPI811/812RTD校准器和RTD回路校准器显示屏显示RTD连接的数量时。
=连接四线RTD。

如果这个符号不符合RTD的数量
连接：确保RTD连接正确。确保电线和传感器可以维修。

操作-更改输出值

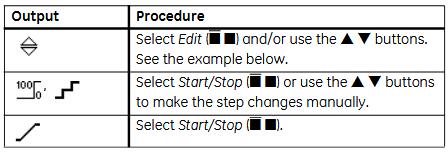

当DPI811/812RTD校准器和RTD回路校准器的输出操作设置完成时，使用以下过程之一来更改输出值：

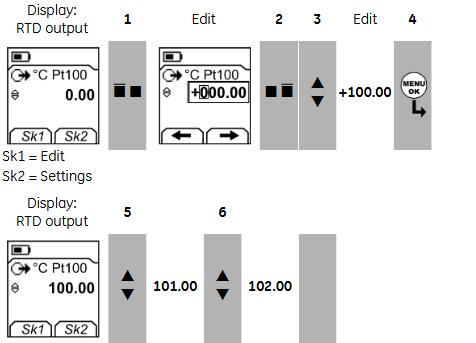

DPI811/812RTD校准器和RTD回路校准器示例程序：
