致新LCR数字电桥变压器单机测试操作指南
致新LCR数字电桥变压器单机测试操作指南,是我们通过对变压器单机测试操作的步骤过程来讲的指南,其实致新LCR数字电桥变压器单机测试操作指南非常容易懂。加上现在的测试操作也很简单。

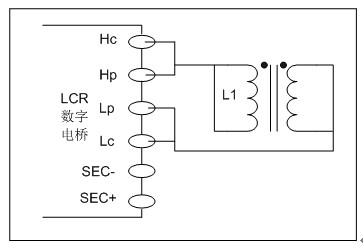

变压器单机测试线路指南
变压器单机测试线路指南

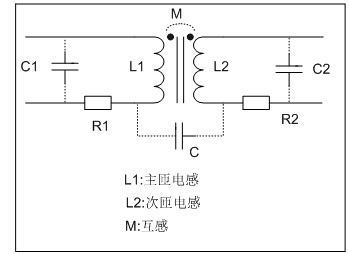

变压器常用参数如图所示
变压器绕组间电容量测试
变压器绕组间电容量测试如所示。

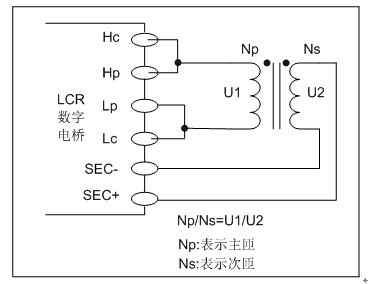

变压器TURN测试线路
变压器TURN测试线路如图所示。
仪器测试TURN主要包括4种显示模式:
Np/Ns=U1/U2
Ns/Np=U2/U1
Np=Ns*U1/U2
Ns=Np*U2/U1
其中Np、Ns的值应在<变压器极限设置>设定,U1、U2为仪器测量值,
用户测试时较好的把圈数多的绕组放在初级测试,这是因为:
1.受到仪器输出内阻(10Ω、25Ω、100Ω)的影响,当初级电感很小时分到的电压信号就相对小,变压器得到的能量就小,由于测试电缆和继电器会衰减一部分能量,势必会影响测试的稳定性和精度。
2.如果强制把初级信号加大,那么圈数多的次级产生的电压就会很高,可能会超出仪器可以接受的范围,从而影响测试精度。
3.如果把圈数多的绕组放在初级测试,变压器得到的能量就大,从而避免上面2个问题。此文章来自LCR数字电桥。
