ABB软启动器选型参数及应注意事项

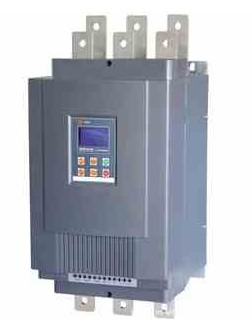

ABB软启动器，具备数码显示、先进集成保护、通用总线通讯系统、可编程信号控制器、力矩控制等特点，是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。ABB软启动器的选购定型，对于用户来说是极为重要的。选型正确则会大大的提高启动器的使用效率，反之，则会引起启动器故障以及误差的出现，进而影响使用效果。故此ABB软启动器的选型，除了技术、性能、价格因素要比较以外，还要考虑设备现场的电网容量、启动频繁程度、设备启动负荷轻重等诸多具体条件。那么接下来银飞电子就为大家介绍ABB软启动器选型参数及应注意事项。

ABB软启动器的参数：

较宽的主回路电压范围208—690V AC

较宽的控制电压范围100-250V，50/60Hz

电流等级为30至1050A(外接)和52…1810A(内接)

相同的软启动器可以使用外接和内接

优良的可调功能，如升压/降压时间、冲击起动、点劫、级落电压以及顺序启动等等

电流限制可调节在2—5倍Ie之间

热电阻(PTC)监视电动机的绕组温度

实时时钟

记录很近20个事件，且标明事件发生时间

为现场总线通讯作预备

电动机过载保护，从电流测量中模拟电动机的温度，可选择10A、10、20和30的脱扣类别

转于堵转保护/电动机欠载保护/相不平衡保护/反相保护。

ABB软启动器选型应注意事项：

1、对于水泵类启动负载较轻设备，可选择功能简单、价格较低、操作方便的ABB软启动器。这类设备根据电动机额定功率，选用样本规定相同容量的ABB软启动器就能够满足需要。对于大型风机、破碎机等启动负荷比较重的设备，则应该选用启动功能比较多、有限流启动功能、自身保护比较齐全的ABB软启动器。尤其是功率比较大的设备(200KW以上)，较好的选用启动功能比较全、高性能的ABB软启动器。

2、隔离器和熔断器选择

软启动柜中隔离电器，可以选用隔离开关也可以选用具有隔离功能塑壳断路器。小功率软启动柜宜选用隔离开关熔断器组合刀熔开关。不但起到隔离保护作用，还可以降低工程造价，节约成本。只要隔离开关额定电流大于电动机额定电流就可以满足运行要求。

3、旁路接触器选择

软启动结束时电动机已额定电压上运行，按电动机额定电流选用交流接触器就能够满足要求。要注意的是配柜接线时，做到ABB软启动器与接触器同相连接，不要接错相序。

4、过负荷保护装置选择

软启动装置过负荷保护装置应该选用具有过载保护、断相保护和温度补偿功能热过载继电器。具体选用时，要使电动机工作电流热元件整定电流范围以内。工作时容易过载设备，要使电动机额定电流值靠近热元件整定电流范围下限。

以上所列就是有关ABB软启动器选型参数及应注意事项，希望对大家的使用ABB软启动器有所帮助。此文章来自银飞电子ABB电力设备
