APC 压力校准仪无任何机械部件，超差时可以通过Windows 操作系统自带的超级终端进行校准。校准需要AMETEK 公司校准仪专用的RS-232 通讯电缆与计算机连接，同时需要更高精度等级的压力标准设备。
APC压力校准仪内置压力传感器调整步骤
APC压力校准仪内置压力传感器调整步骤
1．准备好相应量程的压力标准仪器，作为对APC 调整的依据。

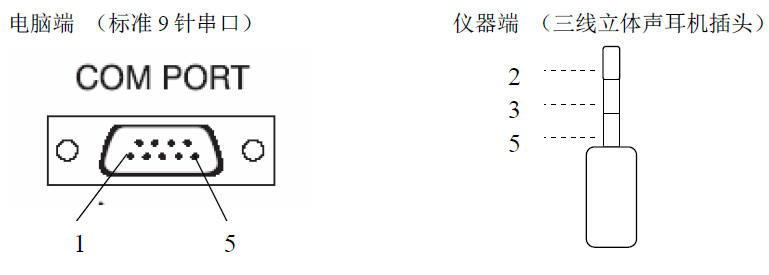

2．用AMETEK 公司专用的RS-232 通讯电缆连接好APC 与电脑。
3．打开Windows 自带的超级终端应用软件。（开始 → 程序 → 附件→ 通讯 →超级终端）
4．对超级终端进行初始化设置：
靠前步：输入所建连接的名称并选择图标
第二步：连接时使用：选择COM（计算机所用的COM口）
第三步：设置通讯协议参数
每秒位数（B）：9600
数据位（D）：8
奇偶校验（P）：无
停止位（S）：1
数据流控制（F）：无
运行校准程序
运行校准程序：输入CAL_START 命令，将显示：
Calibration is password protected
Enter Password:
输入密码
输入密码：FLD_CAL，将显示：
Calibration Menu
1: mA Input
2: Set Sensor Parameters
3: Calibrate Pressure
4: Reset Temp Compensation
5: Hi Temp Compensation
6: Lo Temp Compensation
7: Exit
Enter Selection:
压力校准
选择3，进行压力校准。这时显示：
Calibration Menu
1: mA Input
2: Set Sensor Parameters
3: Calibrate Pressure
4: Reset All Temp Compensation
5: First point above ambient Temp Comp
6: Second point above ambient Temp Comp
7: First point below ambient Temp Comp
8: Second point below ambient Temp Comp
9: Exit
Does this sensor require 8 calibration points?:
1: Yes
2: No
Enter Selection:
选择1 ：Yes 进行8 点校准，选择2 ：No 进行5 点校准。
调整压力输出
按照所给出的校准点的压力值，调整压力标准的输出，使之与校准点一致（或接近）并稳定，这时输入标准压力值并回车确认，完成靠前点的校准。重复上一步的操作，直至所有校准点完成。下面是一个真空—200psi 量程范围的校准点提示，供参考。
Calibration Menu
1: mA Input
2: Set Sensor Parameters
3: Calibrate Pressure
4: Reset Temp Compensation
5: Hi Temp Compensation
6: Lo Temp Compensation
7: Exit
Enter Selection:
Input ~200.000000 psi, Enter the actual value when stable:
Input ~150.000000 psi, Enter the actual value when stable:
Input ~100.000000 psi, Enter the actual value when stable:
Input ~50.000000 psi, Enter the actual value when stable:
Input ~0.000000 psi, Enter the actual value when stable:
Input ~-12.000000 psi, Enter the actual value when stable:
退出
