Fluke789FC多功能校验仪对阀门定位测试提供可靠结果
当现场工程师，专工们需要对阀门定位测试的工具结果要求可靠的结果时，银飞推荐使用Fluke789FC多功能校验仪，可以极大的提高生产效率，测试结果稳定可靠。

于阀门定位测试的关键要求

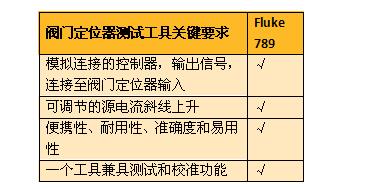

选择用于阀门定位测试的工具，专工们需要对阀门定位测试的工具结果要求可靠的结果时，银飞推荐使用Fluke789FC多功能校验仪，可以极大的提高生产效率，测试结果稳定可靠。 银飞列出了一些需要注意的关键功能，并标注出了 Fluke789 ProcessMeterTM 多功能校验仪对这些需求的满足程度：

对于无线记录和协作功能，您可以使用选购件Fluke789FC ProcessMeter™多功能校验仪和温度套件。该套件含有温度测量模块和FC连接器，方便您充分发挥Fluke Connect™ 应用程序的全部优势。根据上面一张表格图示，Fluke789多功能校验仪具备现场检查和重新校准电子阀门定位器所需的全部功能。它模拟电流回路变送器，提供各种数字万用表(DMM)测量值，包括交流/直流电压、交流/直流电流、电阻、频率、很小值/较大值、相对测量值、二极管测试和自动保持(AutoHold)功能。Fluke789多功能校验仪针对回路过程技术人员特别设计，符合IEC1010-1标准的CATIII1000V环境要求。



检查阀门定位的6个步骤
对阀门定位测试很重要的是建立预防性维护计划，定期现场检查阀门定位器。这些检查需要快速完成，以较大程度地缩短停工时间，然后在发现校准漂移时快速进行重新校准。

以下是检查阀门定位器位置的基本步骤。一定要先了解阀门制造商关于正确、恰当地进行定位器测试和校准的详细说明。

第1步 将Fluke789 ProcessMeter多功能校验仪设置为输出模式，并连接至阀门

第2步 测试阀门关闭

第3步 测试阀门打开

第4步 测试满开度位置

第5步 测试线性度

第6步 测试阀门是否工作顺畅

阀门定位预防性维护检查单


第1步设置

将Fluke789 ProcessMeter多功能校验仪设置为输出模式，采用适合定位器正确电流范围

将测试线连接至 Fluke789多功能校验仪 的mA源输出插孔。

将旋转功能开关从关闭位置(OFF)移动至上面的橙色mA输出位置，选择4-20mA范围。

将Fluke789连接至阀门的输入端子。


第2步测试阀门关闭

确定定位器在4.0 mA 电流时是否完全关闭了阀门：

按SpanCheck按钮下方的0 %按钮，将 Fluke789 ProcessMeter 多功能校验仪上的源电流调节至4.0 mA。

同时观察阀门是否移动，按粗调(Coarse)下箭头按钮一次，将电流降低至3.9 mA。阀门应无任何移动。

调节阀门定位器的调零功能，将阀门设置为您希望的关闭模式。


第3步测试阀门打开

检查阀门打开，按粗调(Coarse)上箭头按钮，从4.0mA开始调节。每按一次粗调(Coarse)上箭头按钮，Fluke789 ProcessMeter多功能校验仪将升高0.1mA。

注：在设定阀门开始打开的位置点时，确保执行器上没有反向压力(控制器输入为4.0 mA时，该压力使阀门保持闭合)。这意味着：

对于弹簧关闭式阀门，膜片上没有压力。

对于双动活塞式执行机构，活塞的一侧应该没有任何压力。

您可以将阀门打开的起点设定在4.1和4.2mA之间，以确保没有任何反压对抗关闭设定下的力。


第4步测试满开度位置

跨距位置检查测试完全打开的阀门

按 SpanCheck 100% 按钮，将进入20mA输出状态。按

Fluke789 ProcessMeters上的量程(Range)按钮，调节输出电流至20mA读数，并等待阀门稳定。

观察和感觉阀门移动的同时，按粗调(Coarse)上箭头按钮一次，设置至20.1mA。

利用粗调(Coarse)控制按钮，在20.1mA至19.9mA之间上下调节电流大小。20.1至20mA之间时，阀门杆应不移动，20mA至19.9mA之间时，阀门杆应稍微移动。

阀门定位预防性维护检查单

第5步测试线性度

对于线性动作的阀门：

将Fluke789多功能校验仪设置至4mA

利用 % 步进按钮，将电流步进至 12 mA (50%)，并确认阀门位置指示器位于 50% 行程位置。

注：如果阀门为非线性类型，请参考阀门手册进行正确操作。

第6步测试阀门是否工作顺畅

将旋转开关设置至较低的mA输出位置，并利用蓝色按钮选择Slow Ramp(缓慢斜升)功能。

使Fluke789 多功能校验仪斜线变化几个循环，同时观察或感觉阀门是否存在任何异常运动。在缓慢斜线变化的任何步进位置，阀门均不应震荡或摆动，也不应存在动作迟缓现象。

将阀门控制器增益设置为在上述两个条件之间给出较好响应的点。

Fluke Connect 功能增强阀门定位器现场测试的五种方式

Fluke789 FC ProcessMeter™ 多功能校验仪和温度套件具备Fluke789 ProcessMeter以及FC连接器的所有功能和能力，方便您充分利用智能手机上Fluke Connect™ 应用程序的所有功能，包括：

1. 将测量值保存至Fluke Cloud™存储的EquipmentLog™历史中，供存档和未来现场参考之用。

2. 比较实时测量值和历史数据。

3. 联系其他技术人员和管理人员，利用ShareLive™视频通话功能，向他们准确展示您看到的信息并得到即时反馈。

4. 将Fluke789 FC ProcessMeter多功能校验仪放置在阀门位置，然后远离危险区域，在智能手机上查看结果。

5. 利用智能手机，在现场访问数字产品手册、福禄克应用文章和其他资源。

　　
总结：Fluke789FC多功能校验仪对阀门定位测试结果可靠

对阀门定位测试，希望提高生产效率，要求结果可靠，一致性好的，选用福禄克多功能校验仪是不错的选择。根据不同测试要求，不同的预算金额，我们都有相对应的多功能校验仪方案供参考，可以联系我们专业技术人员。
