化工人必看!管线泄露/堵塞1秒定位的终极方案
化工人必看:管线泄露/堵塞1秒定位的终极方案

当管道出现泄露或堵塞等问题时,管道的表面或内部分布会出现温度异常区域。福禄克热像仪通过捕捉这些温度变化,从而分析定位问题点。
2. 现场检测:按照操作手册,对管线进行扫描检测。
3. 定位问题:根据热图,判断温度变化与差异,精确定位泄漏或堵塞点。
4. 报告生成:利用热像软件生成检测报告,为维修提供依据。
需关注周围是否有其他热源干扰,如有可调整拍摄角度。
若管道内部介质与管道温差很小,或保温层非常厚,则通过热像仪较难精准判断具体泄露或堵塞位置。
管道内壁减薄:减薄部位温度偏高,通过热像仪可检测。
泄露:局部温度波动大导致热疲劳裂纹,泄露介质与管道外壁温度不同,形成温差。
堵塞:堵塞部位热容量不同,形成温差。
保温层脱落:脱落处温度偏高,热像仪可清晰观察。
案例:
给水泵管道三通堵塞:某造纸企业冷却循环水回路管线,正常温度50℃左右,三通处低温显示堵塞,更换后消除隐患。
保温层脱落:某企业油液输送管线,保温材料缺失导致温度异常,热像仪远距离扫描发现。
2. 法兰泄露点查找
法兰泄露时,泄露介质因压力变化产生温差,热像仪可观测到明显温度差异区域,定位泄漏点。
案例:

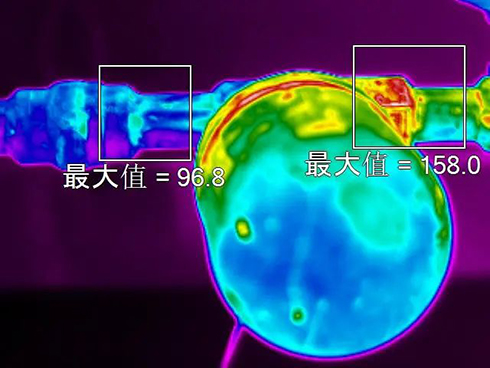

法兰连接处泄露:某化工企业管线法兰连接位置,热像仪扫描发现过热点,判断为高温液体泄露。
3. 疏水阀堵塞与温差分析
正常工作时,疏水阀进口温度高,出口温度低。若堵塞,进口温度降低,出口温度进一步降低。
通过热像仪检测进出口温度,对比正常运行温度,快速判断疏水阀状态。

分辨率:高分辨率热像仪提供更清晰热图像,有助于精确定位。
热灵敏度:高灵敏度检测微小温差,发现微小泄露和堵塞。
操作便利性:简单易用,提高检测效率。
耐用性:适应恶劣化工环境,延长设备寿命。
附加功能:如二维码扫描、数据存储和分析软件,提升检测便利性和效率。
福禄克作为工业测试领域提供多种热像方案,满足不同场景和规模化工企业的安全检查需求。从基础的TiS55+到高端的TiX885系列,全方位保障化工安全。极仪银飞有福禄克各种型号工具及配件,欢迎各位朋友来电咨询。
一、化工安全中的管线问题筛查
管线泄露等问题的筛查是化工安全的重要组成部分,对于保障生产安全、提高生产效率、保护环境和降低经济损失具有重要意义。然而,人工巡检耗时耗力且漏检率高,传统检测方法难以定位隐蔽泄漏点,突发故障往往导致停产损失惨重。为此,福禄克热像仪作为一种高效的非接触式检测工具,凭借其快速、直观的检测结果,在管线筛查工作中发挥了重要作用。
二、快速掌握热像仪检测管线的技术要点
检测原理:当管道出现泄露或堵塞等问题时,管道的表面或内部分布会出现温度异常区域。福禄克热像仪通过捕捉这些温度变化,从而分析定位问题点。
三、4步高效筛查法:
1. 准备工作:选择合适的热像仪型号,如福禄克TiS55+/Ti480U/TiX885。2. 现场检测:按照操作手册,对管线进行扫描检测。
3. 定位问题:根据热图,判断温度变化与差异,精确定位泄漏或堵塞点。
4. 报告生成:利用热像软件生成检测报告,为维修提供依据。
四、注意事项:
在筛查管线表面泄露时,对于光亮的表面,由于其发射率较低,拍摄热图时需注意减少反射干扰,可在易泄露部位涂上深色,提高表面发射率。需关注周围是否有其他热源干扰,如有可调整拍摄角度。
若管道内部介质与管道温差很小,或保温层非常厚,则通过热像仪较难精准判断具体泄露或堵塞位置。
五、管线巡检场景福禄克热像解决方案
1. 管道内壁问题管道内壁减薄:减薄部位温度偏高,通过热像仪可检测。
泄露:局部温度波动大导致热疲劳裂纹,泄露介质与管道外壁温度不同,形成温差。
堵塞:堵塞部位热容量不同,形成温差。
保温层脱落:脱落处温度偏高,热像仪可清晰观察。
案例:
给水泵管道三通堵塞:某造纸企业冷却循环水回路管线,正常温度50℃左右,三通处低温显示堵塞,更换后消除隐患。
保温层脱落:某企业油液输送管线,保温材料缺失导致温度异常,热像仪远距离扫描发现。
2. 法兰泄露点查找
法兰泄露时,泄露介质因压力变化产生温差,热像仪可观测到明显温度差异区域,定位泄漏点。
案例:
法兰连接处泄露:某化工企业管线法兰连接位置,热像仪扫描发现过热点,判断为高温液体泄露。
3. 疏水阀堵塞与温差分析
正常工作时,疏水阀进口温度高,出口温度低。若堵塞,进口温度降低,出口温度进一步降低。
通过热像仪检测进出口温度,对比正常运行温度,快速判断疏水阀状态。

六、如何选择热像仪工具
选择合适的热像仪对于化工管线和化工安全的检测至关重要。以下是一些关键考虑因素:分辨率:高分辨率热像仪提供更清晰热图像,有助于精确定位。
热灵敏度:高灵敏度检测微小温差,发现微小泄露和堵塞。
操作便利性:简单易用,提高检测效率。
耐用性:适应恶劣化工环境,延长设备寿命。
附加功能:如二维码扫描、数据存储和分析软件,提升检测便利性和效率。
福禄克作为工业测试领域提供多种热像方案,满足不同场景和规模化工企业的安全检查需求。从基础的TiS55+到高端的TiX885系列,全方位保障化工安全。极仪银飞有福禄克各种型号工具及配件,欢迎各位朋友来电咨询。
