同惠电子TH2832是一款高性能的LCR数字电桥，专为测试电容器、电感器、电阻器等无源元件的阻抗参数而设计。该仪器具有4.3英寸TFT液晶显示屏，支持中英文操作界面，提供高达6位的读数分辨率，确保测量结果的准确性。


一、性能特点

1、高精度测量：基本测量准确度达到0.05%，适用于高精度测量需求。
2、宽频率范围：测试频率高达200kHz，并可定制至10Hz，满足不同应用场景的测试需求。
3、多功能信号源：提供02V/020mA的信号源输出，以及±5V/50mA的DC偏置，支持外部DC BIAS偏置最大可达120A（仅TH2832）。
4、多种测试功能：支持LR DC同时测试、201点列表扫描、10档分选等功能，分选结果具有声光报警功能。
5、数据存储与扩展：内置40组设定文件，支持USB存储器扩展，可存储CSV格式数据和GIF图像。
6、灵活供电方式：支持110V/220V两种电源电压，以及DC24V供电（TH2832D）。


二、基本操作

1、开机与关机：使用软电源开关进行开机和关机操作。
2、测试设置：通过操作界面选择测试参数，如测试频率、AC电压、AC电流、DC BIAS电压和电流等。
3、测试执行：设置好测试参数后，按下测试按钮开始测试，测试结果将显示在液晶屏幕上。
4、数据存储与导出：测试完成后，可以将测试结果保存到内置存储器或USB存储器中，并支持CSV格式数据和GIF图像的导出。


三、注意事项

1. 在使用前请仔细阅读说明书，确保正确操作仪器。
2. 请勿将仪器暴露在潮湿、高温或强磁场环境中，以免影响测量准确性。
3. 在连接测试夹具和测试样品时，请确保连接正确且牢固，避免接触不良导致测量误差。
4. 如发现仪器工作异常或测量结果不准确，请及时联系售后服务人员进行维修和校准。

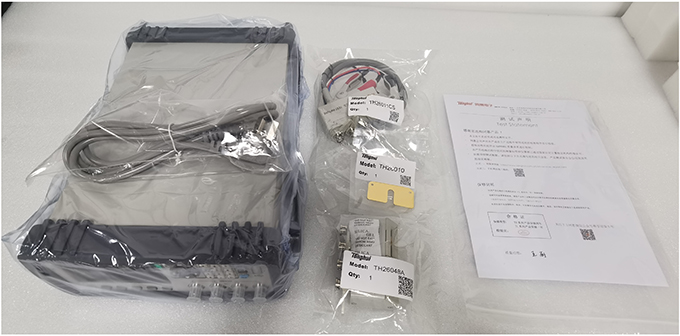

                                                                                  银飞公司实拍图片

四、随机附件

TH2832数字电桥随机附件包括RS232接口、USB HOST接口、USB DEVICE接口、HANDLER接口（选配）、GPIB SCANNER接口（需RS232转RS485转换器）、三芯电源线、四端对开尔文测试电缆、四端对测试夹具、镀金短路板等。


五、技术参数

 显示：4.3英寸TFT LCD显示器，分辨率为480×272。
 基本测量准确度：LCRZ 0.05%，DCR 0.1%。
 测试频率：20Hz  200kHz（TH2832），连续频率点。
 AC信号电平：10mVrms  2Vrms；100μArms  20mArms。
 信号源输出阻抗：30Ω、100Ω。
 R DC测试信号电平：5mV  2V。
 测试参数：包括L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、R DC、V m、I m、△%等。
 测试速度：快速：12.5ms；中速：83ms；慢速：167ms。

以上为同惠电子TH2832数字电桥的基本使用说明，请用户根据实际需求进行操作。欢迎与我们极仪银飞进行技术交流。
