KEYSIGHT DSOX3104G 是由 Keysight Technologies（是德科技）生产的一款高性能数字示波器，属于 InfiniiVision 3000G X 系列。该示波器具备1GHz的带宽，提供了4个模拟通道，适用于需要高带宽源电压的测试、调试、故障诊断和测量应用。


一、主要特点

1、高性能带宽与通道配置
    带宽：1GHz，适用于高速信号的分析和测量。
    通道数：4个模拟通道，满足多通道信号同步观测和分析的需求。

2、直观的操作界面
    配备8.5英寸的电容触摸屏，操作直观便捷，信号查看和分析更加轻松。

3、先进的触发技术
    独有的区域触摸触发技术，使得用户能够迅速且准确地隔离信号，提高测量效率。

4、高捕获率与存储能力
    捕获率高达1,000,000波形/秒，能够呈现更详细的信号细节。
    存储器容量高达4Mpts，能够捕获更多的数据，满足长时间或高密度信号的测量需求。

5、可扩展的测量功能
    支持全面升级，可以随时增加带宽、数字通道数量和先进的应用软件，满足未来测试需求的变化。

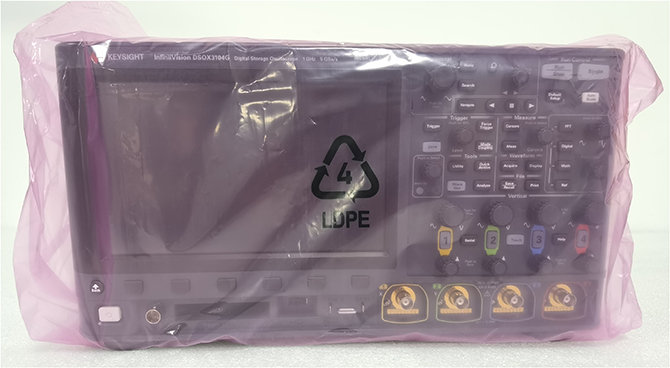

                                                                                  银飞公司实拍图片

二、详细规格

项目	规格
带宽	1GHz
通道数（模拟）	4个
屏幕尺寸	8.5英寸电容触摸屏
捕获率	1,000,000波形/秒
存储器容量	4Mpts
采样率	2.5GHz（每通道）
标配附件	嵌入式软件套件(D3000GENB)、PathWave BenchVue示波器软件(BV004B)
其他功能	多合一仪器功能（示波器、协议分析仪、频率响应分析仪等）
探头（标配）	N2843A无源探头（500MHz带宽，10:1衰减比，每通道配备1个）
保修	3年工厂保修（对无序列号的附件提供90天保修）



三、应用场景

DSOX3104G示波器适用于多种应用场景，特别适合于复杂嵌入式系统的性能测试和调试。其高分辨率和快速波形捕获率使其成为捕捉和分析偶发信号异常的理想工具。此外，其直观的触摸用户界面和强大的数据分析功能可以帮助工程师更快地解决问题。


四、总结

KEYSIGHT DSOX3104G示波器以其高性能、多功能性和直观的操作界面，成为了工程师在研发和维护工作中不可或缺的工具。无论是对于需要高带宽源电压的测试，还是对于复杂信号的故障诊断和测量，DSOX3104G都能提供准确、可靠的解决方案。
