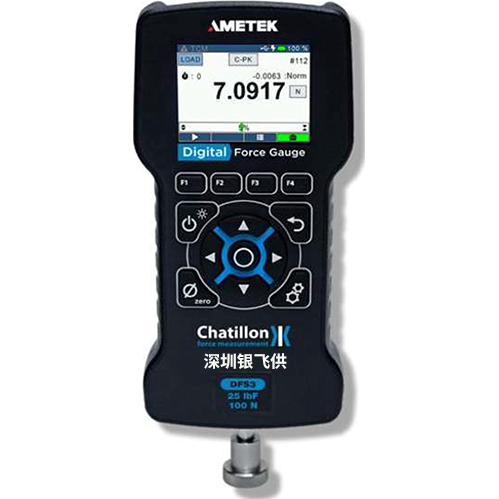

DFE3系列和DFS3系列数字测力计主要区别。Chatillon® DF3系列是适用于手持和测试台应用的数字测力计系列，使用电池供电，能够测量轴向的拉伸和压缩力。该系列提供多个型号，适合多种基本和复杂应用。



DF3系列型号的主要区别

DF3系列包含以下两款型号：

1、DFE3系列测力计：主要用于一般测试应用，侧重于简单易用的功能。

2、DFS3系列测力计：相比之下，DFS3系列功能更加强大，适用于更复杂的测试，支持多种测试设置，包括断裂检测和数据导出等。



这两款型号在功能和操作界面上有一些共同点，但DFS3系列提供了更多的高级测试功能，例如：

- 断裂检测：用于检测样品在应力下的断裂点。

- 更高的分辨率和准确性：DFS3提供额外的分辨率选项，适合精细测量需求。

- 数据保存与导出功能：DFS3能够自动或手动保存和导出测试数据。

操作步骤详解

以下为DF3系列的基本操作步骤，包括开关机、电池管理、显示设置和测试配置等。



#1. 开机/关机

- 步骤：按住电源键2秒钟来打开或关闭设备。

- 显示：设备开机后显示启动画面，包含品牌标识、型号、固件版本和上次校准日期。



#2. 电池管理

- 电池类型：DF3系列使用可充电锂离子电池，续航时间约为25小时（在全亮度下且无外部模块）。

- 充电时间：约为4小时。通过USB接口进行充电，适合10到45℃的温度范围内充电。

- 电池安全：不要在超出工作温度范围的环境下使用，远离火源和水，不可拆卸电池。



#3. 显示设置

- 显示方向：DF3支持显示翻转，用户可以在常规设置屏幕（GeneralScreen.html）中更改显示方向，适合在不同角度读取数据。

- 背光设置：用户可以通过常规设置调整背光亮度，从0到100之间选择，以适应不同的环境光线条件。

- 隐藏测量值：在测试设置的显示配置中，用户可以选择隐藏屏幕上的测量值，适用于盲测应用。



#4. 按键功能

- 功能按钮（F1 - F4）：对应显示屏底部的图标，具体功能根据当前的屏幕显示而定。

- 电源键：用于开关设备和显示屏的亮度调节。

- 归零键：可以归零当前测量值。

- 返回键：返回到前一个菜单或设置。



#5. 安全限值设置

- 负载安全限值：可以为压缩和拉伸测试设置安全限值，以避免损坏设备。当负载超出安全限值时，设备会发出警报。

- 设置方法：进入“测试设置：配置”屏幕（TestSetupConfig.html），启用负载安全限值功能，并设定压缩和拉伸的最大限值。



#6. 密码保护

- 启用密码保护：用户可以在配置屏幕中启用密码保护，防止未经授权的更改。密码设置为4位数字，出厂默认密码为“0000”。

- 更改密码：用户可以更改默认密码，需要输入新密码并确认后保存。



#7. 测试设置

- 初始化设置：在“测试设置：初始化”屏幕（TestSetuplnit.html）中，用户可以设置单位、极性、音调和零点初始化等参数。

- 显示设置：用户可以自定义显示的结果、是否隐藏测量值以及是否锁定主页，避免在测试过程中不必要的更改。

- 滤波器设置：可以设置读取滤波器和峰值滤波器，以适应不同的测量需求，减少信号噪声。



#8. 高级功能（仅DFS3系列支持）

- 断裂检测：提供“锐断”和“百分比断裂”两种模式，适用于不同类型的材料测试。设置触发点后，设备会自动识别并记录样品的断裂点。

- 负载平均：DFS3支持基于力或时间的负载平均，适合需要长期保持稳定负载的测试场景。

- 峰值检测：用户可以设置峰值检测模式（拉伸、压缩或两者），并设定最小阈值以减少噪声干扰。



#9. 测试结果的保存与导出

- 保存选项：可以选择在测试结束时自动或手动保存测试结果，保存在内存中。

- 导出选项：可以通过串口将测试结果导出到PC上。用户需要确保设备与PC之间的通信正常，使用命令`!OPEN`来建立连接，确认`!OK`后即可进行数据传输。



#10. 信息查询

- 电池信息：用户可以查看电池的当前状态、充电状态、电压和温度。

- 校准信息：查看上次校准日期和下次校准日期，以及零点偏移。

- 设备信息：可以查询设备型号、序列号、固件版本等信息。

- 过载信息：用户可以查看设备的过载记录，包括过载的时间和负载值。



Chatillon® DF3系列提供了两种不同型号（DFE3和DFS3系列测力计），每种型号各具特点，适用于不同的应用场景。DFE3适合基础测试，而DFS3提供了更多的高级测试功能和灵活配置。通过合理设置和使用各类功能，用户可以充分发挥DF3系列测力计的性能，满足各种拉伸和压缩测试需求。
