应用案例之工业厂房电力系统的维护和故障排除

由于某大型工业厂房电力系统老化，近期经常发生停电事件，影响了生产效率和设备安全。为保证生产顺利进行，提高电力系统的可靠性，厂方管理层决定对电力系统进行全面检查和维护。



主要目标

电气检修小组的任务是对工业厂房的电力系统进行全面巡检，包括高压配电室、低压配电柜、生产线电机、照明系统和安全设备，确保供电的稳定性和安全性。

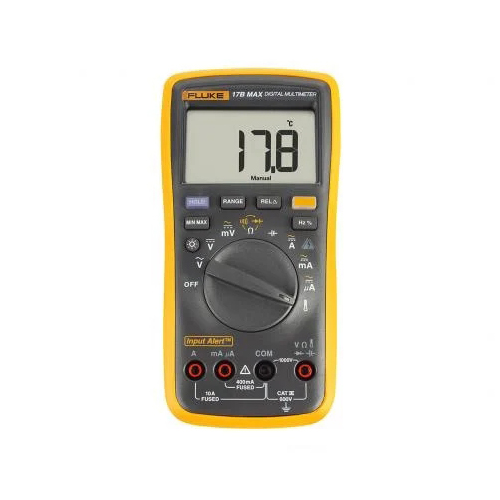

用于测量电压、电流、电阻等电气参数，并用于检测电路的连通性和设备的功能状态。福禄克17B MAX数字万用表：高精度智能电测多功能工具。解决电气问题不再是烦恼！这款多功能智能电工表，无论是家庭DIY还是专业电工作业，都能提供高精度的测量支持。您可以轻松测量电压、电流和电阻，甚至处理更复杂的电气参数，使用起来游刃有余。其卓越的耐用性和准确性，使其成为电工工具箱中的重要助手。

这款万用表的另一个突出特点是操作简便。大屏幕清晰显示测量结果，背光功能确保在昏暗环境中也能轻松读取数据。同时，其安全设计充分考虑用户的保护，避免电气事故带来的风险。无论您是初学者还是经验丰富的电工，这款万用表都是提升工作效率与确保作业安全的理想选择之一。

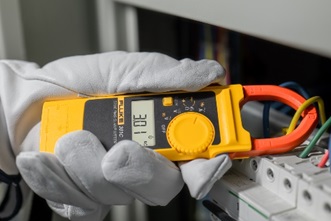

它用于在不接触电线的情况下测量电流，特别适合在复杂或危险的工业环境中使用。Fluke 301A 刀锋系列钳形表轻松出行，卓越表现。在前往现场时，无需再携带笨重的工具，这款钳形表可以像手机一样轻松放入口袋，随时随地进行测试，让工作变得更加高效与轻松。

紧凑钳口，灵活应对；当面临密集的排线时，避免了危险的手动拨线操作，使测试过程更加便捷与安全。

多功能一体，全面精通。具备多种基本测试功能，此外还增加了电容、二极管、电流频率和电压频率等测试工具，助力更专业的判断与分析。

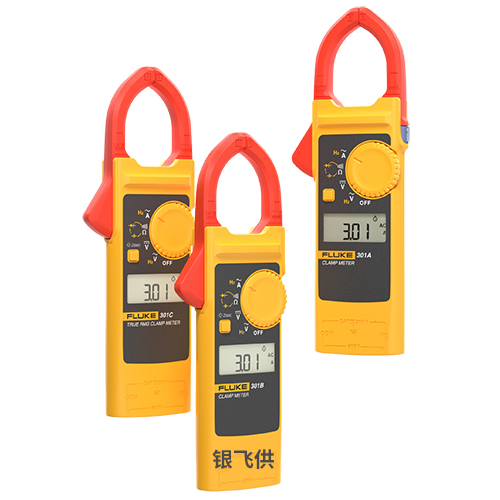

福禄克301刀锋系列快速对比

参数	301A	301A+	301B	301C	301D
交流电流	40.00A 400.0A	40.00A 400.0A	60.00A 600.0A	60.00A 600.0A 1000A	60.00A 600.0A
直流电流	-	-	-	-	60.00A 600.0A
真有效值	-	-	-	√	-
交流电压	600.0V
直流电压	600.0V
电阻	60.00kΩ
电容	999.9µF
电压频率	99.99kHz
电流频率	45.0-400.0 Hz
通断	√	√	√	√	√
二极管	√	√	√	√	√
数据保持	√	√	√	√	√
背光	-	-	√	√	√
表笔	-	√	√	√	√
CAT等级	CAT III 300V
重量	132g				154g
跌落测试	1 米
尺寸	190 mm x 52 mm x 16 mm
电池	2 节 AAA
质保	1 年
注：F301A+型号为F301A加TL75表笔

申请步骤

一、前期准备

维护团队检查并确认万用表和钳形表运行正常，并准备必要的安全工具和个人防护设备。

通知各相关部门和生产线安排在巡检期间停产，确保安全。

在开始巡检前，先用万用表确认所有待测电路均已断电，以确保维修人员的安全。

二、考试内容

高压配电室检测：用万用表测量高压配电室的输入电压，确保电压稳定，符合标准。

低压配电柜检测：对低压配电柜内的断路器、接触器、端子进行电阻和电压检测，确保连接牢固，无短路。

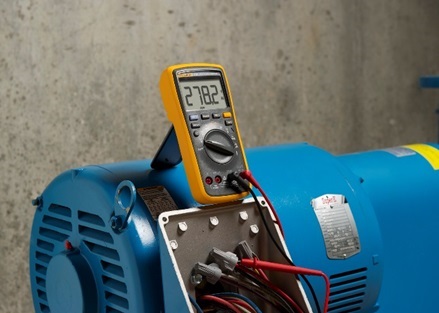

生产线电机检测：用钳形表测量生产线电机的运行电流，与额定电流进行比较，检查是否存在过载现象;用万用表测量电机的绝缘电阻，确保电机绕组的绝缘性能良好。Fluke Star 万用表 17B MAX 具有误操作声光报警功能，可避免烧坏保险丝;同时，自动量程和任意按钮唤醒功能提高了测试效率。

照明系统检测：对厂房照明系统进行电压、电流检测，确保照明设备能正常工作，无安全隐患。

安全设备检测：对应急照明、安全出口指示灯等安全设备进行功能测试，确保在停电时能正常启动。

三相平衡检测：三相供电系统采用钳形表测量，电压采用万用表测量，保证三相平衡，避免因不平衡造成设备损坏。如果发现电流异常或设备工作不正常，请使用万用表和夹具进一步诊断问题的原因。福禄克钳形计 301 轻薄轻便，钳口较窄，便于在狭小空间内进行测量。

接地和保护电路检测：用万用表检测接地电阻和漏电保护器的作用，确保安全保护措施有效。根据测试结果，发现的问题进行修复，如更换损坏的电缆、调整过载保护器等。



3. 数据记录和报告

将所有测量数据和测试结果记录下来，并准备详细的测试报告，为后续维护提供参考。



4.恢复供电和测试

维护和修理完成后，逐步恢复供电，并使用万用表和钳形表对电力系统进行彻底测试，以确保所有设备正常运行。



福禄克万用表和钳形表在工业厂房电力系统的维护和故障排除中发挥了重要作用。这两种工具的结合，使维护团队能够全面、快速、准确地检测和诊断问题，提高维护工作的效率和质量。通过对电力系统的定期检查和维护，不仅保证了生产的顺利进行，而且提高了工业厂房的整体安全水平。
