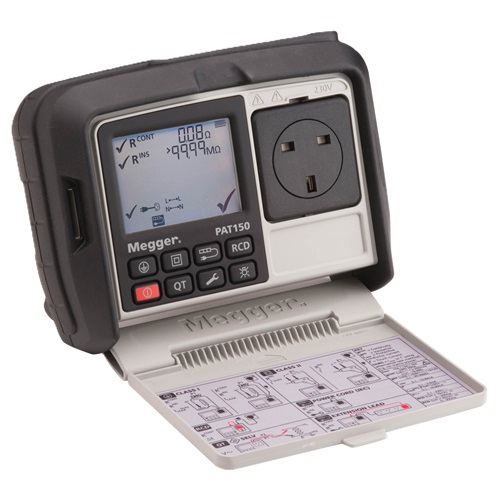

Megger-PAT150是一款高性能的手持式便携电气设备测试仪，专为在各种环境下完成简单、快速和安全的测试而设计。该设备适用于办公室、商店、营业网点以及培训机构等场所，其操作简单且坚固可靠，能够适应建筑工地和仓库等较为苛刻的工作环境。PAT150满足英国和欧洲的测试安全标准，确保了测试的合规性和安全性。

关键技术参数

测试类型：支持连续性测试、绝缘测试、主电源泄露电流测试、独立的低压供电设备测试、SELV电路输出测试、主电源及插座极性测试、300V以下的交流带电回路测量以及固定电器测试。
测试电压：提供250V和500V的绝缘测试电压，适用于IT设备和浪涌保护设备的测试。
漏电开关测试：能够进行10mA和30mA便携式漏电开关（RCD）测试。
测试电流：采用200mA双向直流测试电流，适用于国际规范要求的设备测试。
显示和指示：具有简单的勾/叉PASS/FAIL指示，以及全面显示测试结果的显示屏。
电池供电：提供可充电电池供电选项，适合无电源或使用电源不便的环境。
安全性能：满足英国和欧洲的测试安全标准，具有CAT III 600V的安全等级。
外壳保护：具有坚固的橡胶护套和防刮擦显示屏，提高了设备的耐用性。
测试速度：快速测试功能允许单独测试连续性、绝缘和电源供电泄漏测试，以及检查SELV电路的输出。
用户配置：用户可以配置测试组的合格限值和测试时间，以及调整测试线电阻以减少测量误差。

核心功能与技术特点

PAT150的核心功能包括使用勾/叉表明合格/不合格的简单测试、提供可充电电池供电选项、250V绝缘和泄露测试功能，以及10mA和30mA便携式漏电开关测试。此外，该设备还具备替代电源或主电源泄露测试功能，以及坚固的橡胶护套和防刮显示屏，增强了设备的耐用性和抗损伤能力。

操作便捷性

PAT150的设计注重用户体验和操作便捷性。它配备了快速测试（QT）按钮，可以进行连续性测试、绝缘测试、主电源泄露电流测试和独立的低压供电设备测试。测试组功能中的合格限值和测试时间可由用户设定，使得测试更加灵活和定制化。PAT150还可以将测试线自身的电阻调零，以减小测量误差，提高测试精度。

安全性与兼容性

安全性是电气测试设备的首要考量因素。PAT150在设计时充分考虑了安全性，其绝缘测试和泄露测试功能能够确保在安全的条件下对电器设备进行测试。此外，该设备还能够进行主电源及插座极性的测试，或300V以下的交流带电回路的测量，适用于测试固定电器。PAT150的兼容性强，可以用于测试I类设备的金属部位是否已正确地连接到保护导体上，以及进行绝缘测试和替代法泄漏电流测试。

主要用途

1、电气安全测试：PAT150能够对各种电气设备进行安全性能评估，确保这些设备符合既定的安全标准。这包括对设备和电缆的状态进行初步目测，以及进行绝缘电阻测试来验证设备的绝缘性能。
2、泄漏电流测试：该设备还能进行漏电流测试，以检测电气设备在运行过程中是否有电流泄露，这对于预防电气火灾和其他安全事故至关重要。
3、接地电阻测试：Megger-PAT150可以用来测量电气系统的接地电阻，确保接地系统的有效性和安全性。
4、电气设备维护：定期使用PAT150进行测试有助于维护电气设备的良好运行状态，及时发现潜在的故障，从而减少意外停机时间并延长设备寿命。
5、合规性检验：在某些行业和地区，定期进行PAT测试是法规要求的，以确保工作场所的电气安全。Megger-PAT150帮助用户遵守这些规定，避免法律风险。
6、数据记录与管理：PAT150通常配备有数据存储和管理功能，允许用户记录测试结果，便于追踪和报告。
7、Megger-PAT150的设计注重用户友好性和便携性，使其成为现场电气测试的理想工具。通过直观的界面和强大的功能集，它能够提高测试效率并确保准确性。

常见使用场合

1、商业设施和办公环境：在商场、办公楼和零售店等地方，PAT150用于定期检查电气设备的安全性，确保员工和顾客的安全。
2、教育机构：学校和培训中心使用PAT150来测试教室和实验室内的电气设备，预防潜在的电气故障。
3、工业和制造环境：工厂和生产线使用PAT150进行日常的电气设备维护，以减少停机时间并提高生产效率。
4、建筑和施工现场：在建筑工地，PAT150用于测试临时电气安装的安全性，包括工具、照明和其他施工设备。
5、公共设施和政府机构：医院、图书馆和政府大楼等公共设施利用PAT150进行电气安全检查，保障公众服务的连续性和安全性。

Megger-PAT150相比其他同类产品有哪些独特优势？

1、智能手机/平板电脑应用程序兼容性：Megger-PAT150配备了专用的应用程序，适用于苹果和Android设备，这使得测试操作更加便捷，用户可以通过移动设备进行控制和监控。
2、高级噪声滤波功能：在嘈杂的电气环境中，PAT150能够有效抑制高达3mA的噪音，确保测试结果的准确性。
3、宽广的工作海拔范围：PAT150能够在高达3000米的高海拔地区正常工作，同时维持CAT IV 600 V的电压等级，这增加了其适用场景的多样性。
4、旋转开关操作：简化了现场操作流程，使测试人员能够快速而直观地进行设置和调整。
5、现场可更换电池：提高了设备的灵活性和连续工作能力，减少了因电池耗尽导致的停机时间。
6、锁定测试导线：提供额外的安全保障，防止在测试过程中发生意外。
7、高功率传输能力：即使在短路电流条件下，PAT150也能保持最大传输能力，直到达到选定电压。
8、高精度测量：在不同电阻范围内提供高精度测量，5kV电阻高达1TΩ，10kΩ电阻2TΩ，确保了测试结果的精确性。
9、日期和时间标记测试结果：有助于记录和追踪测试历史，降低了结果解释中的误差风险。
10、多功能测试能力：PAT150不仅适用于高压电气设备的绝缘测试，还能进行低压设备测试，以及发电机、电动机、变压器、电缆和开关的维护测试。
这些优势使得Megger-PAT150成为电气测试领域的一个强有力的工具，特别适合那些需要在多变环境中进行精确和高效测试的专业人士。

Megger-PAT150在安全性方面采取了哪些措施来保证测试过程的安全？

1、双重绝缘和保护等级：Megger-PAT150采用双重绝缘设计，并符合相应的安全标准，如IEC61010-31:2008，这有助于防止电击和电气故障的传播。
2、过电压保护：仪器内置的保护机制能够防止因过电压而造成的损坏，确保在异常情况下设备的完整性和安全性。
3、短路电流限制：Megger-PAT150设计有限流电路，能够在检测到短路时限制电流，避免因电流过大而引起的危险。
4、操作锁：为了防止意外触电或误操作，Megger-PAT150可能配备有锁定测试导线的功能，提供额外的安全保障。
5、显示和指示：自动背光液晶显示屏可以在不同光照条件下清晰显示测试信息，帮助操作者正确读取数据并做出安全判断。
6、噪声滤波：在电气噪声环境下，Megger-PAT150能够有效抑制噪声，确保测试结果的准确性和操作的安全性。
7、高海拔作业能力：即使在高海拔地区，Megger-PAT150也能维持其安全电压等级，确保在各种环境下的稳定运行。
8、紧急情况处理：Megger-PAT150的设计考虑到了紧急情况下的处理，包括提供紧急医疗护理的指引和及时报告机制。

Megger-PAT150手持式便携电气设备测试仪凭借其先进的技术特点、广泛的应用场景和用户友好的操作界面，成为了电气安全测试领域的重要工具。其设计的安全性和可靠性使其成为专业电工和维护人员的首选设备。随着技术的不断进步，Megger-PAT150将继续在电气测试领域发挥其重要作用，帮助确保电气设备的安全运行。
