美国鸟牌Bird4421A多功能功率计一款专为精密RF功率测量而设计

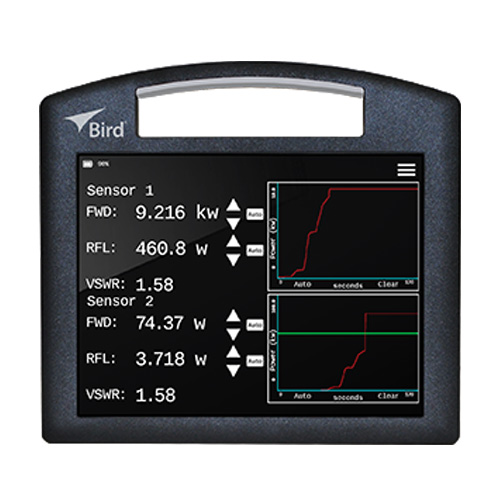

美国鸟牌Bird4421A多功能功率计一款专为精密RF功率测量而设计。美国Bird品牌推出的4421A型多功能功率计，专为实现高精度射频(RF)功率测量而精心打造，与Bird公司生产的402X、702X和703X全系列精密功率传感器相辅相成，能够以高达0.5%的极致精度展现RF功率读数，为用户带来极其精确的数据支持。作为行业基准型号4421的下一代革新之作，4421A在保持原有型号优异的测量精度与简易操作性的同时，更进一步强化了产品功能，采用了先进的设计理念和工艺技术，不仅体积更为小巧、重量减轻，而且率先支持双传感器输入，通过其9.7英寸全彩触摸液晶显示屏，可清晰呈现正向功率、反射功率以及回损等多种关键测量参数，从而为用户深度分析RF系统性能提供了全方位、多层次的详尽数据支持，成就了RF功率测量领域的新一代旗舰级解决方案。The Model 4421A is a Multifunction Power Meter to be used in combination with Bird’s Precision Power Sensors to display RF power readings with up to 0.5% accuracy. This intuitive display unit clearly identifies the Forward and Reflected power measurements within the RF path. In addition, return loss readings can also shown to provide additional insight into the RF system being monitored.The 4421A is the next generation replacement for the industry standard Model 4421. Building upon the original model’s high level of accuracy and its ease of use, the new 4421A enhances the meter’s functionality by utilizing a smaller/lighter design, and by providing the ability to have dual sensor inputs.
Bird 4421A多功能功率计的亮点特色在于：
- 兼容性广泛：适配Bird全系列的402x、702X-和703x系列传感器，实现全方位的RF功率测量覆盖。
- 自动传感器识别：具备自动检测传感器功能，确保与各类传感器无缝连接，提高工作效率。
- 大屏彩色触摸显示屏：装备了9.7英寸全彩LCD触摸屏，显示面积大，色彩丰富，读数清晰易懂，大大提高了人机交互体验。
- 双传感器输入选项：创新性的双传感器输入设计，扩展了测量功能范围，可以在同一台设备上同时监测两条RF路径的功率数据。
- 功能齐全：能够精确测量并显示正向功率（以W或dBm单位）、反射功率（以W或dBm单位）以及回波损耗（以VSWR、RL或反射系数表示），为用户提供对RF系统的全面洞察。
- 轻巧便携：4421A功率计采用紧凑轻量化设计，既节省空间又方便携带，真正实现了在不牺牲功能性的同时，提升了使用的便利性和灵活性。
Bird 4421A多功能功率计功能
- 正向功率（W 或 dBm）
- 反射功率（W 或 dBm）
- VSWR、RL 或反射系数中的回波损耗
Bird 4421A多功能功率计产品选型指南
| 型号 | 传感器数量 | 传感器通道数 | 远程计算机接口 |
|---|---|---|---|
| 4421A-10-00-0 | 单 402x 传感器 | 1 |
没有任何 |
| 4421A-20-00-0 | 双 402x 传感器 | 2 | 没有任何 |
| 4421A-10-11-0 | 单 402x 传感器 | 1 | RS-232、局域网 |
| 4421A-20-11-0 | 双 402x 传感器 | 2 | RS-232、局域网 |
| 4421A-12-11-1 |
单 402x 传感器 *双 702x / 703x 传感器 |
2 | RS-232、局域网 |
Bird 4421A多功能功率计产品规格
| 编号 | 项目名称 |
|---|---|
| 4421A | 多功能功率计 |
| 兼容功率传感器 |
4021、4022、4023、4024、4025、4027系列 4028系列、702x系列、703x系列 |
| 功率范围 | 取决于传感器 |
| 频率范围 | 取决于传感器 |
| 传感器通道 | 型号决定：1或2通道 |
| 驻波比显示范围 | 1.0 至 199.9 |
| 回波损耗显示范围 | 0 至 40 分贝 |
| 展示界面 | 9.7 英寸 TFT 全彩液晶触摸屏 |
| 电源要求 | 交流电 100-240 VAC、50-60Hz、30 W |
| 保险丝额定值 | 1A、IEC (5 x 20 mm)、延时 |
| 电池类型 | 内置，可充电 |
| 电池寿命 | 长达 7 小时 |
| 充电时间 | 内置充电器，充满约需 4 小时 |
| 湿度范围 | 最大 95%（非冷凝） |
| 工作海拔高度 | 最大 4,600 米（15,091 英尺） |
| 温度范围（工作） | 0 至 40 °C |
| 温度范围（存储） |
-10 至 50 °C（< 1 个月） -10 至 35 °C（< 6 个月） -10 至 25 °C（> 6 个月） |
| 尺寸 | 10.6 英寸 x 9.7 英寸 x 3.6 英寸（269 x 246 x 91 毫米） |
| 重量 | 小于 5 磅（约 2.27 千克） |
| 认证证书 | 符合 CE 标准 |
| 冲击与振动测试 | MIL-PRF-28800F 4 级 |
注：存储温度受电池规格限制，超过上述范围可能会影响电池性能。推荐每6个月或在0°C以下储存时进行完全充电，以保持较好的电池性能。
Bird 4421A多功能功率计是科研、工程调试、生产检验等领域中RF功率测量的理想选择之一，其卓越的精度、丰富的功能和人性化的设计，无疑将为您的RF系统监测与诊断工作带来新台阶的精准与便捷体验。
