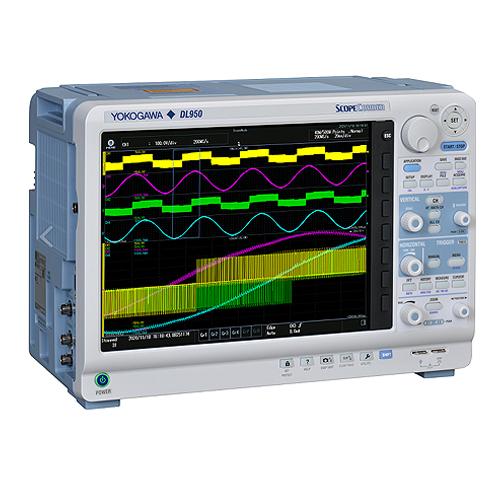

DL950示波记录仪
为了实现低碳社会，消除对化石燃料的需求，实现联合国可持续发展的全球目标，新的可再生能源与交通运输、家用工业电器的节能技术开发迫在眉睫。为了最大限度减少能量损失，优化设计效率，工程师们需要详细了解产品的电气和机械行为。DL950示波记录仪可捕获并分析各种电子、物理传感器信号和串行总线。它是一个独特的组合，高采样率，可在长期记录的同时查看细节。DL950将成为用户实验室中最有价值的仪器之一。
明察秋毫
分析最细微的波形细节，同时长期观察多通道信号。DL950将示波器的高速采样和与记录仪的长期数据记录能力进行了独特的结合。以高比特分辨率测量信号，卓越的抗噪和隔离技术可在恶劣的环境中保护数据。
灵活多样
8个插槽，20多种输入模块，可结合测量电信号、传感器输出的机械参数并可解码车辆串行总线信号。如需更多的测量通道，最多可以将5台DL950同步。
8个插槽，20多种输入模块，可结合测量电信号、传感器输出的机械参数并可解码车辆串行总线信号。如需更多的测量通道，最多可以将5台DL950同步。
易学实用
新的应用菜单简化了各种应用的测量准备工作。还提供了一个大尺寸触摸屏，便于使用和查看。
确保数据真实准确无遗漏地被采集，是工程师进行设计改善，优化产品的关键所在。可为您提供全面高效的测量解决方案：
●200MS/s高速采样率
●8G点大内存
●以20MS/s的速度长时间记录到内部闪存 （闪存采集）
●10Gbps以太网高速数据传输
●高达160CH的多单元同步运行

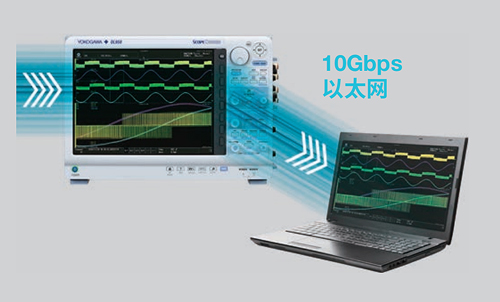

200MS/s高速采样率10GE高速数据传输
DL950可以高达200MS/s的采样率捕获任何异常信号。通过10Gbps的超高速光纤以太网通信，即使是大容量数据也可以快速传输到PC上。
隔离插拔模块、多单元同步
多种插拔模块可用于隔离电压、温度、加速度、应变测量等。支持高达160通道的同步测量。
触摸屏、应用程序菜单
12.1英寸大尺寸触摸屏，操作直观。新设计的应用程序菜单，向导式设置经常使用的应用程序。
车内串行总线分析
显示来自车载串行总线（如CAN FD、CAN、LIN和SENT）的数据信息的趋势波形，如电压、温度和其他参数。
DL950高速的DAQ & 超长存储的示波器
新型高速模块和10Gbps以太网200MS/s 14-Bit绝缘模块
精确捕获变频器的开关波形和电源周围的高频干扰噪声。
●高达1000V绝缘输入
●ADC分辨率14-Bit
●40MHz宽带
●长达20秒连续采集
10GE数据传输（/C60选件）

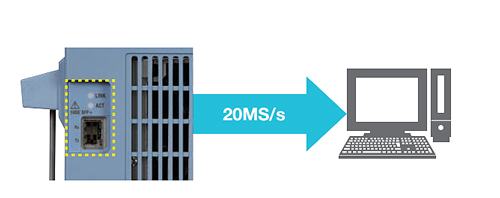

使用10Gbps以太网，可以在PC上实时存储高达20MS/s的数据。SFP+模块、光纤线和PC软件IS8000可用于数据传输。
*请使用市售SFP+模块和10GE光纤线。
*传输文件时，无法进行高速传输。
多采样率
可按通道设置采样率。即使高采样率和低采样率的模块混合在一起，降低采样率也可以减少数据量。这样即可使用更少的内存空间也可一并提高传输速度。
多功能集成测量

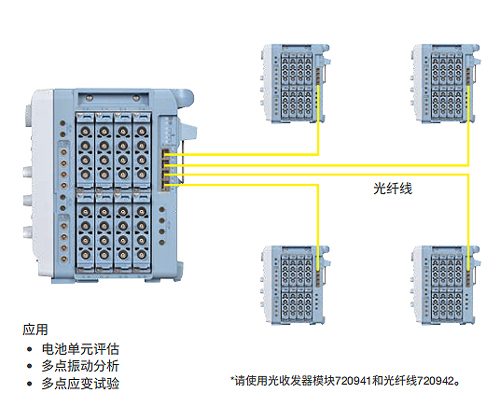

高达160CH的多单元同步（/C50选件）
通过光纤线将最多把4台从机连接到一台主机上，可以将通道数扩展到160个。通过主机同步从机的方式，开始/停止、触发和按采样时钟采集。

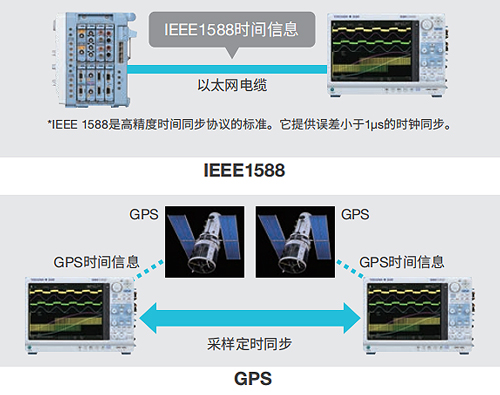

IEEE1588*/IRIG和GPS时间同步（/C35，/C40选件）
使用IEEE1588信号进行时间同步。通过/C40选件，DL950可以输出IEEE1588主信号。也可以使用IRIG和GPS进行时间同步（/C35选件）。
多仪器集成测量集成测量软件平台IS8000
IS8000可对DL950、横河的功率计、其他制造商的高速摄像机和其他设备进行同步测量。它支持测量设置、远程监控、对比分析和MDF文件保存，从而缩短测试系统开发时间。
高精度同步测量功率值和波形数据
WT5000高精度功率分析仪和DL950支持IEEE1588标准。可使测量的功率值和瞬态物理量以小于10μs的误差同步，并显示在IS8000上。此功能对高效电机变频器研发中的效率评估和ECU设计至关重要
PC数据流
使用IS8000，DL950的采集数据可直接实时记录到PC的存储器中。使用10Gbps以太网更可实现每通道高达20MS/s的记录。
应用向导式菜单
轻松执行常用的测量应用

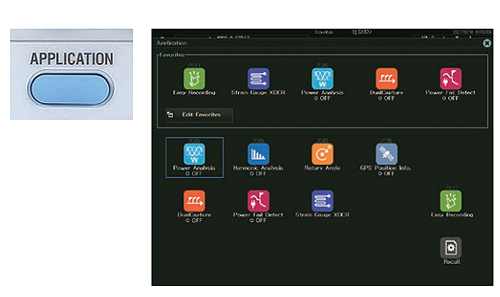

触摸任意应用图标，就会出现图像化设置屏幕。在测量前按照向导逐屏设置，操作更直观。
提供的应用程序
电机和变频器测试
●功率分析*1
●谐波分析*1
●编码器旋转角度*2
长时间数据记录
●双捕获功能（低采样监控高采样触发捕获）
●物理现象分析 记录仪模式简易设置
●应变式传感器测量
电源线路分析
● 波形窗口触发
*1 需要/G05选件。 *2 需要/G03或/G05选件。
功率和谐波分析（/G05选件）

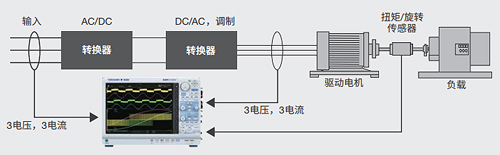

只需要一台DL950就可以评估一个由电池驱动的电机系统，如电动车。DL950测量变频器的输入和输出功率计算出转换效率，在捕获电机转速和扭矩机械变化的同时，分析外部干扰引起的谐波影响。
编码器旋转角度（/G03或/G05选件）
DL950可以根据编码器输出的脉冲计算旋转角度，并将旋转角度的趋势显示为波形。可以同时观察和检查旋转角度及其控制信号是否异常。
应变式传感器测量
通过连接应变式传感器（如负荷传感器或扭矩传感器）可测量负载、压力和加速度。此功能无需繁杂的校准值，自动计算转换并可以轻松设置。

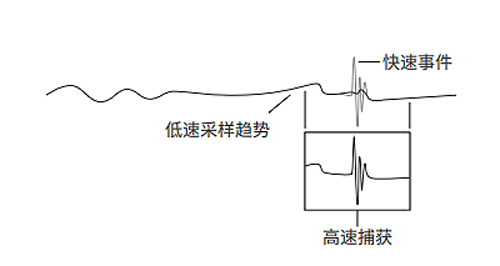

双捕获功能

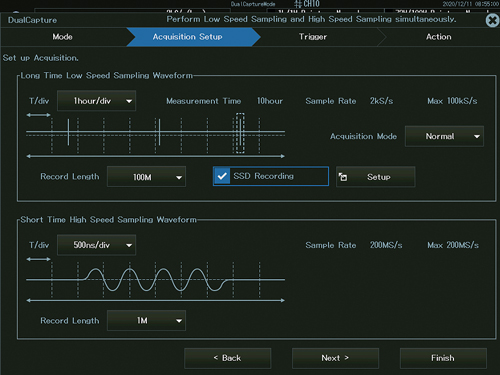

对于耐久性测试，即使在监测低速数据时，也需要高速采样率捕获瞬态现象，从而将长期趋势可视化。双捕获功能可使用两种不同的采样率同时记录与捕捉，以独特的方式解决了这些矛盾的要求。

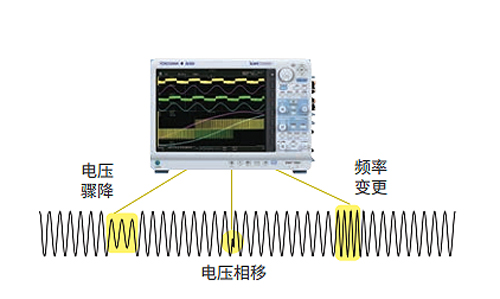

电源线路异常检测（波形窗口触发）
用于检测频率波动、电压下降和其他普通触发难以检测的现象的特殊触发。此触发还可用于检测典型的电源问题，如瞬时掉电、骤降和浪涌。
实时数学运算（/G03或/G05选件）
对捕获的信号进行各种计算，结果实时显示在屏幕上。可对其执行触发、自动波形参数测量和光标测量。独立的输入通道，可同时显示和分析32个输入通道和16个实时运算通道的实时计算结果。

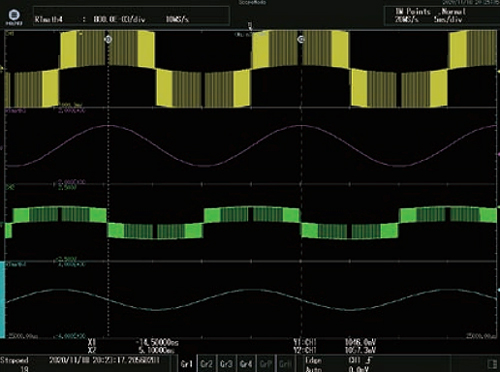

例：解调PWM信号
历史功能

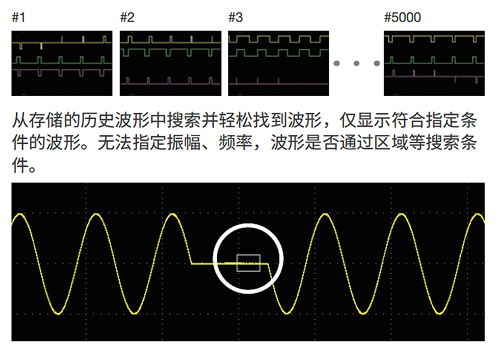

在重复波形测量过程中发生的任何异常在被注意到前都已消失。由于DL950在采集存储器中最多存储5000个波形（历史波形），因此可以回放并显示异常波形。
触发时动作和GO/NO-GO判断

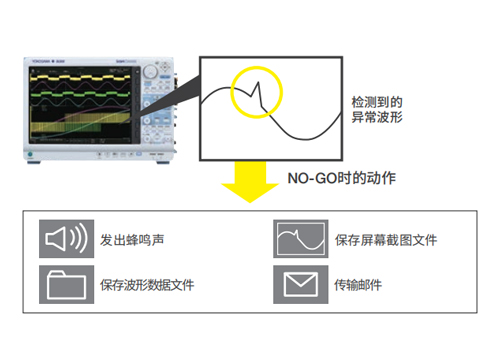

当触发发生时，此功能执行预先指定的多个动作，例如保存数据文件、蜂鸣器和电子邮件传输。此外，可以基于波形参数（例如波形形状或振幅）执行通过或失败（GO/NO-GO）判定，并且可以根据判定结果执行动作。
高抗噪性
DL950的设计具有抗噪性，即使靠近变频器安置也能正确测量波形。如果触摸面板出现故障，只需关闭触摸面板并使用按键和旋钮进行操作。
其他功能
●记录仪模式（设置记录时间和采样间隔）
●电流探头多达8个电源（/P8选件）
●使用USB鼠标、键盘和外部打印机进行操作
直观的人机界面和丰富的接口

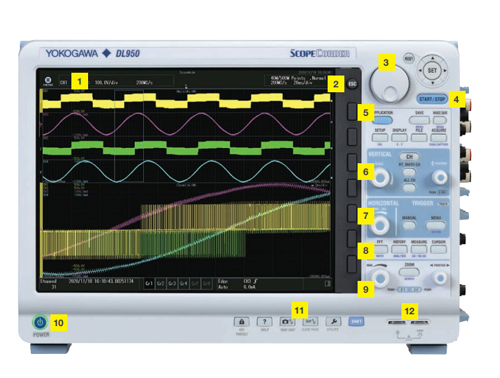

1、高分辨率12.1英寸触摸屏
2、ESC键和软键用于在菜单中移动和操作软键菜单
3、滚动飞梭2、ESC键和软键用于在菜单中移动和操作软键菜单
4、开始/停止键
5、应用键
6、垂直轴设置键，用于输入通道、实时运算和垂直轴分辨率设置
7、水平轴旋钮与触发按键，用于设置时间轴和触发
8、分析键、用于设置FFT、光标、测量、查看历史等
9、缩放控制键/旋钮，用于设置缩放显示窗口、位置与对应的缩放倍率
10、电源开关
11、其他键、按键保护，波形快照与系统工具菜单
12、探头补偿信号输出端子

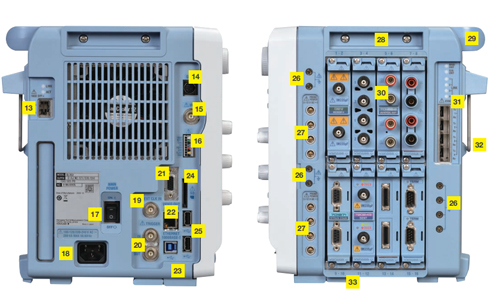

13、10Gbps以太网端子（/C60）
14、GPS接口（/C35）15、IRIG接口（/C35）
16、外部I/O端子，用于输出Go/No-Go结果和控制测量开始/停止信号
17、主电源开关
18、电源线接口
19、外部时钟输入端子、用于基于外部信号的采样
20、外部触发I/O端子
21、视频信号输出端子（XGA）
22、1000BASE-T以太网端子
23、USB-PC连接端子（USB3.0）
24、SD卡槽
25、外围设备USB端口
26、功能接地端子
27、探头电源端子（/P4或/P8）
28、侧把手
29、条形把手
30、输入模块插槽
31、多单元同步接口（/C50）
32、后支架
33、倾斜支脚
