维修工业PCB线路板的福禄克万用表

时间:2023-04-19 点击：次分类:技术文章

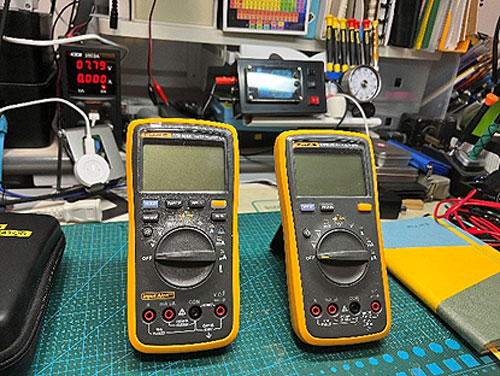

仔细观看手中的Fluke12E万用表跟Fluke17B Max万用表，在外观的观看上，会感觉是一个模子里刻出来的，但是您要是仔细观看的话，就会发现还是左侧的新品17B Max在拨盘档位和功能按键方面还是要更胜一筹，毕竟已经是1X系列的顶配机型，功能选项方面肯定是要拉满了。

拨盘中，17B Max多了温度测量档位，功能按键方面也多了REL相对值（清零）按键，还有MIN MAX很大很小值测量功能，对于测量动态数值进行上下极限值的结果捕获方面更具优势。另外17B Max还具备危险电压的声光报警功能，对操作者又多了一重提醒保护。

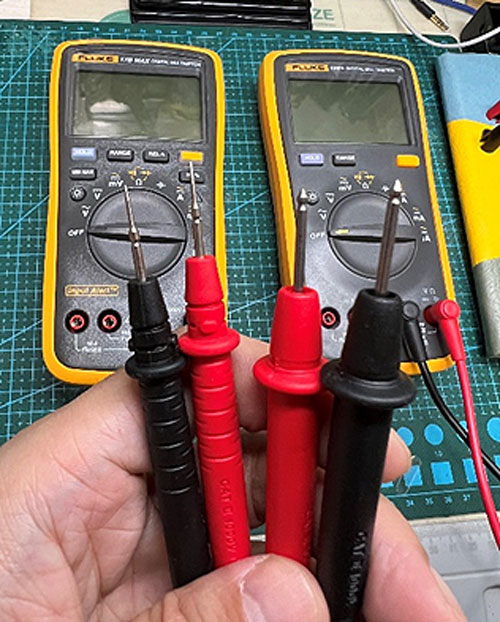

而很大的惊喜在于Fluke17B Max配发很新款的TL31特尖表笔，摘下护帽对比，显然TL31新笔尖比12E+标配的TL75表笔要精细得多，笔身也细一圈，更易握持。

在工业级PCB板的测量过程中，对比了新旧两款表笔的笔尖实际大小，我们可以明显对比出TL31特尖表笔1mm的测量精细度，让很多贴片元器件和引脚的测量更加方便准确。

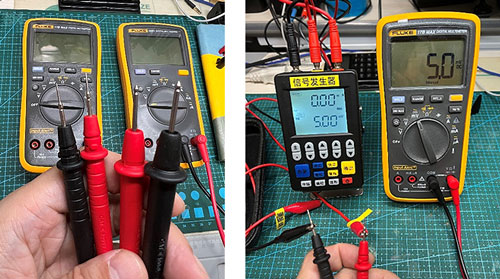

TL31特尖表笔/万用表测试

●准确性测量方面，用信号源输出一个基准DC直流5V，测量结果完美。
●随后在毫伏档，又用信号源输出一个5mV小基准电压，测量结果同样堪称完美。

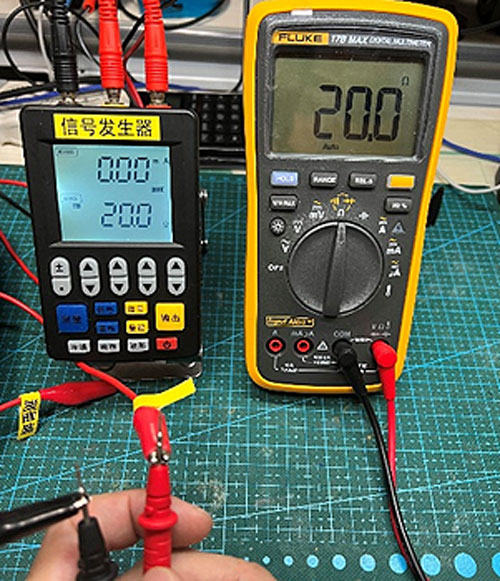

在切换到17B Max的电阻档后，信号源输出个20欧姆，测量结果20欧姆，准确度高！

Fluke12E万用表

●产品类型：数字万用表
●功能简述：显示保持,牢固护套,自动关机
●IEC 1010-1：CAT Ⅰ 1000V,CAT Ⅱ 600V,CAT Ⅲ 300V
●电源：电池寿命：500小时
●产品特性1：Vac
●量程：0.1mV至1000V
●很好准确度：±(1.0%+3字)
●频响：40Hz至500Hz
●量程：0.1mV至1000V
●很好准确度：±(0.5%+3字)
●量程：0.1Ω至40MΩ
●很好准确度：±(0.5%+2字)
●量程：0.1µA至10A
●很好准确度：±(1.5%+3字)
●频响：40Hz至200Hz
●量程：0.1µA至10A
●很好准确度：±(1.5%+3字)
●量程：0.01nF至100µF
●很好准确度：±(0.2%+5字)
●产品特性2：自动与手动量程,二极管测试与蜂鸣
●显示数字：4000字
●保修：3年

福禄克万用表Fluke17B MAX

技术规格
精度在校准后一年内都适用，工作温度为18 °C 至 28 °C，相对湿度为 0 % 至 75 %。精度规格采用以下形式：±([读数的 %] + [很小有效位数字值])。
功能	量程	分辨率	精度
功能	量程	分辨率	15B MAX	17B MAX
交流电压（40 Hz 至 500 Hz）1	6.000 V 60.00 V 600.0 V 1000 V	0.001 V 0.01 V 0.1 V 1 V	1.0 % + 3	1.0 % + 3
交流电压（毫伏）	600.0 mV	0.1 mV	3.0 % + 3	3.0 % + 3
直流电压	6.000 V 60.00 V 600.0 V 1000 V	0.001 V 0.01 V 0.1 V 1 V	0.5 % + 3	0.5 % + 3
直流电压（毫伏）	600.0 mV	0.1 mV	1.0 % + 10	1.0 % + 10
交流电流 μA（40 Hz 至 400 Hz）2	400.0 μA 4000 μA	0.1 μA 1 μA	1.5 % + 3	1.5 % + 3
交流电流 mA（40 Hz 至 400 Hz） 2	40.00 mA 400.0 mA	0.01 mA 0.1 mA	1.5 % + 3	1.5 % + 3
交流电流 A（40 Hz 至 400 Hz）2	4.000 A 10.00 A	0.001 A 0.01 A	1.5 % + 3	1.5 % + 3
直流电流 μA 2	400.0 μA 4000 μA	0.1 μA 1 μA	1.5 % + 3	1.5 % + 3
直流电流 mA 2	40.00 mA 400.0 mA	0.01 mA 0.1 mA	1.5 % + 3	1.5 % + 3
直流电流 A 2	4.000 A 10.00 A	0.001 A 0.01 A	1.5 % + 3	1.5 % + 3
二极管测试 3	2.000 V	0.001 V	10%	10%
温度 4	50.0 °C to 400.0 °C 0 °C to 50.0 °C -55.0 °C to 0 °C	0.1 °C	不适用	2 %+1 °C 2 °C 9 %+2 °C
电阻（欧姆） 5	400.0 Ω 4.000 kΩ 40.00 kΩ 400.0 kΩ 4.000 MΩ 40.00 MΩ	0.1 Ω 0.001 kΩ 0.01 kΩ 0.1 kΩ 0.001 MΩ 0.01 MΩ	0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3	0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3
电容6	40.00 nF 400.0 nF 4.000 μF 40.00 μF 400.0 μF 2000 μF	0.01 nF 0.1 nF 0.001 μF 0.01 μF 0.1 μF 1 μF	2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5	2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5
频率1（10 Hz 至 100 kHz）	50.00 Hz 500.0 Hz 5.000 kHz 50.00 kHz 100.0 kHz	0.01 Hz 0.1 Hz 0.001 kHz 0.01 kHz 0.1 kHz	不适用	0.1 % + 3
占空比1	1% to 99%	0.10%	不适用	1 % 典型情况7
通断性阈值	—	—	70Ω	70Ω
背光灯	—	—	有	有
1 所有交流电流、频率及占空比均按照量程的 1 % 至 100 % 。未低于量程 1 % 的输入值。 2 负荷电压典型值直流/交流电流 µA： 100 µV / µA，直流/交流电流 mA： 2 mV/mA，直流/交流电流 A： 0.03 V/A 3 通常，开路测试电压为 2.0 V，短路电流 <0.6 mA。京海兴乐公司 44 支持K型热电偶 5 5典型开路测试电压 0.54 V，很大短路电流 1.8 mA 6规格不包括因测试导线电容和电容基底所导致的误差（在 40 nF 量程内可能高达 1.5 nF）。 7 典型情况是指频率为 50 Hz 或 60 Hz，占空比为 10 % 至 90 %。

输入特性
功能	过载保护	输入阻抗（标称值）	共模抑制比	常规模式抑制比
交流电压	1000 V 1	>10 MΩ, <100 pF	在50 Hz 或 60 Hz 时，大于 60 dB	—
交流电压（毫伏）	1000 V 1	>1 MΩ, <100 pF	在 50 Hz 或 60 Hz 时，大于 80 dB	—
直流电压	1000 V 1	>10 MΩ, <100 pF	在50 Hz 或 60 Hz 时，大于 100 dB	在 50 Hz 或 60 Hz 时，大于 60 dB
直流电压（毫伏）	1000 V 1	>1 MΩ, <100 pF	在 50 Hz 或 60 Hz 时，大于 80 dB	—
1106 V Hz（很大值）

通用技术指标
任何端子和接地之间的很高电压	600 V
V端子和COM端子间的很大差分电压	1000V
显示屏 (LCD)	6000 个计数，每秒更新 3 次
电池类型	2 AA, IEC LR6
电池寿命	很短 500 小时
温度	工作温度： 0 °C 至 40 °C；存放温度： -30 °C 至 60 °C
相对湿度	工作湿度：10 °C 至30 °C 时，相对湿度 ≤ 90 %； 30 °C 至 40 °C 时，相对湿度 ≤ 75 %；非冷凝（低于 10 °C 时）
工作湿度，40 MΩ 量程	10 °C 至 30 °C 时，相对湿度 ≤ 80 %； 30 °C 至 40 °C 时，相对湿度 ≤ 70 %
海拔	工作海拔： 2000 m；存放： 12000 m
温度系数	0.1 X（精度）/°C (<18 °C 或 >28 °C)
电流输入的保险丝保护	440 mA，1000 V 快熔式，仅限使用 Fluke 零件。 11 A，1000 V 快熔式，仅限使用 Fluke 零件
体积（高 x 宽 x 长）	183 mm x 91 mm x 49.5 mm
重量	455 g
IP 等级	IP40
安全性	IEC 61010-1，IEC61010-2-030 CAT III 600 V，污染等级 2
电磁环境	IEC 61326-1：便携式
