AMETEK SEQUOIA系列仪器 SQ0030高性能回馈式交直流源载模拟器让您体验到智能性，敏捷灵活性和高功率特性，让您直观的感觉到一个强大的交直流电源解决方案。基于先进的SiC功率开关架构，此全四象限交直流电源在一个紧凑坚固的落地机柜中提供优异的产品性能和丰富的产品功能。Sequoia系列产品适用于多种单相和多相的交直流应用，配置灵活，性价比高，可配置电子负载功能，满足可再生能源的载荷模拟和测试需求。
SQ0030高性能回馈式交直流源载模拟器产品特性
●单机功率15-90kVA/W，并联达1.08MVA/W+
●标配双电压量程166/333VacL-N, 220/440Vdc
●选配高压量程440VacL-N，部分型号支持超高压量程550/660/715VacL-N
●标配输出频率16-550Hz，选配高频选件后输出频率可达905Hz，适用于航空器件测试
●标配RS232、USB、LAN接口，选配GPIB接口
●标配虚拟面板控制软件
●标配二年免费质保
●支持序列输出功能，步进分辨率为500us，适用于模拟电力特性和测试标准
●支持模拟量控制功能，适用于PHIL回路仿真和调制测试
●支持交流和直流电能回馈功能，适用于新能源产品测试
●支持交直流电子负载和RLC功能，适用于多种负载特性模拟
●支持航空、舰载和IEC61000-4等电力标准测试
SQ0030交流和直流大功率电源特性
SQ0030具有交直流输出模式，精准稳定，功能丰富，可用于提供大功率电能激励和模拟真实电路状态，完成标准合规性测试。
●单机输出功率15/22.5/30/45/90kVA/W，支持自动并联成1.08MVA/W+电力系统
●交流模式双量程为166/333VacL-N，即287/576VacL-L，直流模式双量程为220/440Vdc，支持选配高压选件
●22.5kVA/30kVA/45kVA型号产品支持单相和三相输出模式，具有独立的单相和三相输出接口
●支持AC/DC/AC+DC的输出模式
●输出频率16-550Hz，选配-HF选件后输出频率可达905Hz，适用于航空器件测试
●支持任意波、谐波和间谐波编辑功能，可模拟真实时域和频域测试波形
●支持参数测量，波形测量和谐波测量
●支持序列波形输出功能，步进分辨率500us，支持设定步骤的输出波形和起始相角，适用于高低电压穿越，相位跳变等测试
●支持模拟量控制功能，适用于PHIL回路仿真和调制测试
●支持航空、舰载和IEC61000-4等电力标准测试
●标配RS232/USB/LAN接口，选配GPIB接口
●标配虚拟面板控制软件
SQ0030交流和直流电能回馈特性
SQ0030支持电能回馈功能，可将电能回馈给电网，无需使用负载来吸收逆变器输出的电能，完美应对新能源行业中的电子器件的测试需求。
●支持交流和直流能量回馈
●支持100%电流回馈
●无需额外负载，简化测试系统，节约成本和空间
●将能量回馈给电网，降低能源成本
●能量回馈同时可监测被测物状态，提供控制和保护功能，提高测试系统的安全性
SQ0030交流和直流回馈式电子负载特性
Sequoia系列产品SQ0030的回馈式电子负载模式可在交流和直流设备测试时精准模拟线性或非线性负载，包括高峰值因数和可变功率因数的负载。
●具有交流和直流回馈式电子负载功能
●交流负载模式包括CP，CZ(RLC)，CC模式，支持整流和非整流模式
●直流负载模式包括CV，CC，CP，CR模式
●负载电流回馈到公共电网，很大限度地降低能源成本
SQ0030波形编辑
任意波编辑：SQ0030内嵌任意波形发生器，支持编辑和输出自定义的波形，适用于模拟真实电路中的电压波形，精准完成测试。
谐波和间谐波编辑：SQ0030支持生成谐波抗扰度测试所需的谐波波形和间谐波波形，帮助用户测试被测物在较大失真的公共电网中的表现。
●支持逐点编辑任意波，可编辑的点数为1024
●支持标准波形修改，如增加跌落，尖峰，噪声等
●支持调用已经编辑好的波形，格式为CSV或HWV
●内置波形库，可直接调用常见的多种波形，减少工作量
谐波和间谐波编辑：SQ0030支持生成谐波抗扰度测试所需的谐波波形和间谐波波形，帮助用户测试被测物在较大失真的公共电网中的表现。
●很多可编辑50次谐波
●支持设置每次谐波的幅值和相角
●支持时域或频域坐标下显示已经编辑好的波形
●支持保存或调用已经编辑的谐波波形
●间谐波功能需要选配-IEC选件
序列编辑功能：SQ0030支持序列输出功能，用户可通过软件输出单相或多相自定义的波形序列，适用于高低电压穿越，相位跳变和频率跳变等电网状态模拟。
●支持电压和频率的序列变化，变化类型主要包括瞬降、步进、凹陷、浪涌、线性变化等
●支持序列中调用任意波形，并设置波形的幅值和起始相位
●步进分辨率为500us
SQ0030模拟量控制

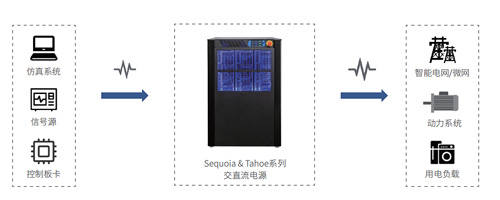

在智能微电网的研究中，电网模拟器作为核心联结设备，通过调整其输出可以模拟真实电网上各种偶发事件，观察和评判挂载的各种设备的应对行为，以便进行相应的改进。这就要求电网模拟器具有强大的电压和频率控制能力，支持能量的双向流动，灵活实时地接受外部指令控制等能力。SQ0030配备选件后支持模拟量控制功能，可将外部的模拟量信号等比例放大，提供实时的功率输出，支持回馈功能，完美应对测试要求。
添加-EXTD选件后，外部模拟信号可直接控制电源输出，设备可视作为功率放大器
●外部模拟量控制的延时约为100us
●0-7V的电压信号可控制零到满量程输出（0-166V或0-333V）
●三相输出时，支持每相被不同模拟小信号控制
●可配套OPAL-RT仿真软件或RTDS System使用
航空、舰载、IEC领域电力标准测试
航空测试标准规定了飞机电力系统中用电设备功率输入端的供电特性，并限制用电设备对供电特性的不利影响。无论是交流还是直流，波音还是空客，或是民用，Sequoia系列产品及软件都能为现代航空测试提供正确简单的解决方案。覆盖标准主要包括RTCA-DO160E/F/G，MIL-STD 704 A/B/C/D/E/F, Airbus ADB100.1.8 D/E, Airbus ADB100.1.8.1 B/C，B787B3-0147, AMD24C。
MIL-STD-1399-300B修订版本定义了船舶和潜艇设备的电气接口动力要求。该国家力量标准为使用交流电力的舰载设备确立了电气接口特性以及测试要求和方法，以确保用户设备与电力系统的兼容性。Sequoia系列产品 MIL-STD 1399测试套件，通过使用标准软件，简化船舶设备在设计阶段的电气特性测试，对EMC测试实验室和舰载测试实验室助益颇多。
MIL-STD-1399-300B修订版本定义了船舶和潜艇设备的电气接口动力要求。该国家力量标准为使用交流电力的舰载设备确立了电气接口特性以及测试要求和方法，以确保用户设备与电力系统的兼容性。Sequoia系列产品 MIL-STD 1399测试套件，通过使用标准软件，简化船舶设备在设计阶段的电气特性测试，对EMC测试实验室和舰载测试实验室助益颇多。
用电设备在某些非标准电力环境下应能正常工作以适配多种电力条件，EN/IEC 61000-4是通用的国际抗扰度的测试标准，规范了电压跌落/中断和三相交流电压不平衡等测试内容。Sequoia系列产品支持多种抗扰度测试功能，包括EN/IEC61000-4-11/13/14/17/27/28/29，用户借助标配软件即可完成相关测试。
远程控制
图形用户界面：●Sequoia系列产品标配RS232、USB、LAN接口，选配GPIB接口
●Sequoia系列产品标配虚拟面板软件，通过此软件 可远程控制和监测电源的全部功能
●相对于前面板控制，软件控制更加的简单便捷，同时支持很多独特的功能
Sequoia系列电源后面板
SQ0030详细参数
| 输出参数 | ||||||||||
| 型号 | SQ0030 | |||||||||
| 功率 |
30kVA / 30kW 单相或三相 |
|||||||||
| 输出模式 | AC, DC, AC+DC (仅电源模式) | |||||||||
| 交流电压量程 | 低量程：0-166 VrmsL-N 高量程：0-333VrmsL-N | |||||||||
| 直流电压量程 | 低量程：0-220VDC 高量程：0-440VDC | |||||||||
| 输出耦合 | 标配耦合：直流耦合。交流耦合模式：电压量程0-440，550，660或715VrmsL-N（-XVC） | |||||||||
| 电压精度 | 交流模式：±0.3%≤100Hz,±0.6% >100Hz。 直流模式：±1V | |||||||||
| 电压分辨率 | 0.1V, AC/ DC/AC+DC模式 | |||||||||
| 电压失真 | <66Hz： 0.5%, 66-500Hz： 1%, >500Hz： 1.5% | |||||||||
| 相电流（很大） |
83/41 Arms 57/28 Adc |
|||||||||
| 负载调整率（电源模式） | 直流、≤100Hz时为0.25%FS； >100Hz时为0.5% | |||||||||
| 线性调整率 | 0.1%， 10% 输入电压变化 | |||||||||
| 相位编程精度 | ≤100Hz：±1.5°, 100-500Hz：±2°, >500Hz：±4° | |||||||||
| 相位编程分辨率 | 0.1° | |||||||||
| 频率范围 | DC、16-550Hz, DC、16-905Hz（带有高频选件-HF，仅电源模式） | |||||||||
| 频率精度 | ±0.01% + (分辨率/2) | |||||||||
| 频率分辨率 | ≤81.91Hz： 0.01Hz； 82.0-819.1Hz： 0.1Hz, >819.1Hz： 1Hz (带有LKM/LKS选件，16-905Hz为1Hz) | |||||||||
| 电压稳定度 | 0.25%，工作8小时以上，恒定线路、负载和温度，连接外部感应导线 | |||||||||
| 电子负载选件 | ||||||||||
| 型号 | SQ0030 | |||||||||
| 电流范围 |
83/41 Arms 57/28 Adc |
|||||||||
| 模式 | CC,CP,CZ | |||||||||
| 电流精度 | 0.2% FS | |||||||||
| 电流分辨率 | 0.1% FS | |||||||||
| 功率范围 | 30kVA / 30kW | |||||||||
| 功率精度 | ±0.4% FS | |||||||||
| 功率分辨率 | 10VA / 10W | |||||||||
| RLC-阻抗范围 |
Min(mΩ)：692/2775 Max(Ω)：345/1388 |
|||||||||
| RLC-阻抗分辨率 | <1Ω： 0.001Ω, 1Ω-9.99Ω： 0.01Ω, 10Ω-999.9： 0.1Ω, >1000Ω： 1Ω | |||||||||
| RLC-电感范围 |
Min(uH)：221/884 Max(mH)：1099/4419 |
|||||||||
| RLC-电感分辨率 | <1mH： 0.001mH, 1-9.99mH： 0.01mH, 10-999.9mH： 0.1mH, >1000mH： 1mH | |||||||||
| RLC-电容范围 |
Min(uF)：1/1 Max(uF)：4602/1148 |
|||||||||
| RLC-电容分辨率 | 1-999uF： 1uF, ≥1000uF： 10uF | |||||||||
| XVC440 选件 | ||||||||||
| 型号 | SQ0030 | |||||||||
| 电压量程 | 0-440VrmsL-N | |||||||||
| 电压分辨率 | 0.1V | |||||||||
| 电压精度 | ±1Vrms | |||||||||
| 功率 | 30kVA | |||||||||
| 很大相电流 | 28Arms | |||||||||
| 测量参数 | ||||||||||
| 参数 | 精度（±）¹ | 分辨率 | ||||||||
| 频率 | 0.01%+0.01Hz | 0.01，到81.91Hz,0.1到905Hz | ||||||||
| 电压有效值 | 0.05V+0.02%, <100Hz, 0.1V+0.02%, 100-820Hz | 0.01V | ||||||||
| 直流电压 | 0.5V | 0.1V | ||||||||
| 电流有效值 | 0.15A+0.02%, <100Hz, 0.3A+0.02%, 100-820Hz | 0.01Amp | ||||||||
| 直流电流 | 0.5Amps | 0.01Amp | ||||||||
| 峰值电流 | 0.15A+0.02%, <100Hz, 0.3A+0.02%, 100-820Hz | 0.01Amp | ||||||||
| 视在功率 | 30VA+0.1%, <100Hz, 60VA+0.1%, 100-820Hz | 10VA | ||||||||
| 实际功率 | 30 W+0.1%, <100Hz, 60W+0.1%, 100-820Hz | 10W | ||||||||
| 直流功率 | 1% FS | 10W | ||||||||
| 功率因数(>0.2kVA)² | 0.01, <100Hz, 0.02, 100-820Hz | 0.01 | ||||||||
|
1. 精度参数为100次以上测试均值。对于电流和功率测量，规格适用于测量范围的2%到100%。SQ22.5, SQ30, SQ45单相模式下，电流和功率的精度是规格三倍。对于多机箱型号，电流和功率的精度规格乘以机箱数量。 2. 功率因数精度适用于很大PF>0.5和VA>50%。 |
||||||||||
| 谐波测量 | ||||||||||
| 参数 | 精度（±）¹ | 分辨率 | ||||||||
| 基波频率 | 0.03%+0.03 Hz | 0.01Hz | ||||||||
| 谐波 | 0.03%+0.03 Hz | 0.01Hz | ||||||||
| 相位 | 2°典型值 | 0.5 | ||||||||
| 电压 |
基波 0.75V 2-50次谐波 0.75V+0.3%+0.3%/kHz |
0.01V | ||||||||
| 电流 |
基波 0.5A 2-50次谐波 0.15A+0.3%+0.3%/kHz |
0.1A | ||||||||
| 1. 精度参数为100次以上测试均值。对于电流和功率测量，规格适用于测量范围的2%到100%。SQ22.5, SQ30, SQ45单相模式下，电流和功率的精度是规格的三倍。 对于多机箱型号，电流和功率的精度规格乘以机箱数量。 | ||||||||||
| 环境参数 | ||||||||||
| 参数 | 规格 | |||||||||
| 操作温度 | 0°到+40°C. (除恒功率模式)； +32°到+104°F. | |||||||||
| 存储温度 | -40°到+85 °C； -40°到 +185°F. | |||||||||
| 海拔 | ＜2000m | |||||||||
| 相对湿度 | 0-95% RAH，不凝结的很高温度为31°C；在40°C线性下降至50%。 | |||||||||
| 输入参数 | ||||||||||
| 型号 | SQ0030 | |||||||||
| 线电压 (三相，三线+地) | 208VL-L±10%, 230VL-L±10%, 380VL-L±10%, 400VL-L±10%, 480VL-L±10%, 600VL-L±10% | |||||||||
| 频率 | 47 - 63Hz | |||||||||
| 线功率 | 37kVA | |||||||||
| 线电流(Arms) | 187VL-L | 116 | ||||||||
| 207VL-L | 105 | |||||||||
| 342VL-L | 64 | |||||||||
| 360VL-L | 60 | |||||||||
| 432VL-L | 50 | |||||||||
| 效率 | 85% (典型值，受供电和负载影响) | |||||||||
| 功率因数 | 0.95 (典型值) / 0.99 满功率 | |||||||||
| 保持时间 | >10ms | |||||||||
| 隔离电压 | 2200VAC 输入到输出, 1350VAC 输入到机箱 | |||||||||
| 操作特性：三种模式下共有的操作特性(电源模式、回馈式电网模拟器模式和电子负载模式) | ||||||||||
| 参数 | 特性 | |||||||||
| 并联操作 |
多机并联时，仅需用电缆连接电源的并行接口，调整输入和输出线缆，无需用户设置。 SQ45和SQ90的很大功率限值为270kVA和1.08MVA。 |
|||||||||
| 输出接口 | 内部提供隔离和量程范围继电器，打开/关闭输出时自动配置，在关闭状态断开输出放大器和负载的连接。 | |||||||||
| 单相和三相模式选择 | 具有单相和三相输出切换开关，仅适用于SQ22.5、SQ30和SQ45型号。 | |||||||||
| 非易失性存储器 | 16个完整的仪器设置和暂态列表，每个列表可保存100个事件。 | |||||||||
| 波形管理 | 每相使用独立的任意波形发生器，允许用户创建自定义波形，标配正弦，正方形和削顶波形 | |||||||||
| 故障识别 | 组件发生故障时，仪器可自行进行诊断识别。 | |||||||||
| 紧急停止 |
当按下急停开关时，内部放大器将被禁用，电压设置为0V，输出继电器打开。 注意，控制器和前面板显示仍然是带电的，但放大器没有电源，也没有输出功率。 |
|||||||||
| 校准 | 校准间隔为1年，通过数字接口和虚拟面板进行固件校准。 | |||||||||
| 模拟量控制 | 外部输入0-7.00Vrms | |||||||||
| 电源模式操作特性 | ||||||||||
| 电流限值模式 |
两种操作模式：恒压模式(CV)和恒流模式(CC)。 过电流时，选择CC模式，电源进入恒流模式持续输出；选择CV模式，输出断开。 |
|||||||||
| 序列功能 |
支持序列输出，编程分辨率500us。 电压：瞬降、步进、凹陷、浪涌、线性变化； 频率：步进、瞬降、浪涌、扫频；电压+频率：步进、线性变化。 |
|||||||||
| 电压调节（ALC） | 用户可选择ALC功能，数字反馈控制回路可精确调节输出电压的有效值。注意ALC操作不适用于电子负载模式。 | |||||||||
| 回馈电网模拟器模式操作特性 | ||||||||||
| 保护特性 | 当电流绝对值超过回馈电流限制设定时，电网模拟器的输出电压将逐渐增加，以减少反馈的电流。 | |||||||||
| 电子负载模式操作特性 | ||||||||||
| 过压保护 | 电压瞬变超过用户设定值时执行输出保护。 | |||||||||
| 序列功能 | 支持序列功能，编程分辨率500μs。电流序列类型： 瞬降、步进、凹陷、浪涌、线性变化。 | |||||||||
| RLC编程 |
输出模式的额定范围内，用户可以编辑负载的电阻，电感和电容值。 SQ电源根据可编辑RLC值，设置适当相角的电流有效值。 |
|||||||||
| 非线性电流编程 |
利用电流波形编辑功能，可以编辑非线性电流(例如脉冲整流电流波形)并输出。 程序设定的很高峰值电流由输出重复峰值电流额定值定义。 |
|||||||||
| 产品选件 | 描述 | |||||||||
| HF | 增加很大输出频率到905Hz | |||||||||
| HF-FC | 增加HF选件的同时将频率精度调至±0.25% | |||||||||
| LKM | 时钟和锁定，主机 | |||||||||
| LKS | 时钟和锁定，从机 | |||||||||
| AVSTD | 包括RTCA-DO160 E/F/G，MIL-STD 704 A/B/C/D/E/F, Airbus ADB100.1.8 D/E, Airbus ADB100.1.8.1 B/C | |||||||||
| AVALL | 包括RTCA-DO160 E/F/G，MIL-STD 704 A/B/C/D/E/F, Airbus ADB100.1.8 D/E, Airbus ADB100.1.8.1 B/C，B787B3-0147, AMD24C | |||||||||
| MIL1399 | MIL-STD-1399-300B舰载电能测试选件 | |||||||||
| LNS | 输出频率与输入线路频率同步 | |||||||||
| GPIB | GPIB 接口 | |||||||||
| XVC | 扩展交流电压范围 | |||||||||
| IEC | 61000-4-11/13标准测试 | |||||||||
