使用LMG671高精度功率计测量之通道级别同步介绍

使用LMG671高精度功率计测量之通道级别同步介绍!在电气测量中,同步是精确匹配测量数据的过程,以便从基本相同的时刻开始。当有来自不同位置和不同时间间隔的数据以及在不同时间范围内测量的数据时,需要同步。
通道、仪器和系统级别。通道级别是指电压和电流通道以及各功率通道的同步。仪器级别描述了仪器与所施加信号的同步以及C值(在一个周期时间内测量的值)和H值(在谐波窗口测量的值)之间的同步。系统级别用于描述各种仪器的同步。
LMG671高精度功率计

LMG600高精度功率计通道级别同步

一个功率通道由两个不同的测量路径组成,一个用于测量电压,另一个用于测量电流。在每个测量路径中,都有不同的电路,因此有不同的延迟时间。这会导致相角误差和功率因数的误差(功率因数是相角的余弦),因此将这种延迟差很小化非常重要。在LMG600高精度功率计上,电压和电流之间的时间差小于4ns。
在不同的功率通道之间,由于它们的安装位置不同,存在额外的延迟时间。此延迟在LMG600上小于32ns。
功率分析仪通道同步

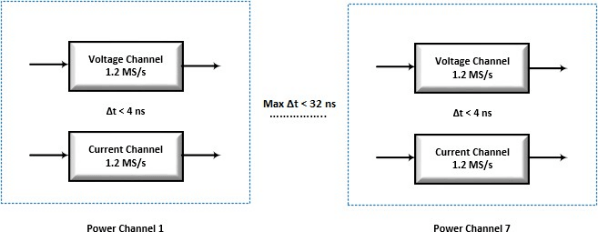

上图:通道级别同步

高精度功率分析仪LMG系列
LMG671系列功率分析仪独有双路径架构,可实现扭矩相关的基波和全频谱的精确分析同时进行,很新的LMG671系列可实现7个通道,3种精度互相搭配,为客户实现超高的性价比和可升级性能。

■ A 模块: DC, 0.05Hz-10MHz ,采样率1.2MSa/s 电压电流基本精度:±(读数的0.01%+量程峰值的0.02%) 基本功率精度:±(读数的0.015%+量程峰值的0.01%)
强大 · 方便 · 灵活 | 模块化,很大7个功率测量通道

■ B 模块: DC, 0.05Hz-500kHz ,采样率151kSa/s
电压电流基本精度:±(读数的0.03%+量程峰值的0.03%)
基本功率精度:±(读数的0.05%+量程峰值的0.02%)

■ C 模块: DC, 0.05Hz-10kHz ,采样率151kSa/s
电压电流基本精度:±(读数的0.02%+量程峰值的0.02%)
基本功率精度:±(读数的0.03%+量程峰值的0.01%)
德国高美测仪EMC谐波闪烁测试系统软件


LMG671独有优势

LMG671系列功率分析仪相比国际同类产品具有如下独有优势:
1、高精度,双路径,CAN通信,可实现滤波频率30Hz---14KHz无极调节;
2、高安全等级少有同时满足CATIV600V和CATIII1000V标准的功率分析仪;
3、可实现连续录波功能,提供很高1.2M/s的录波速度,记录原始数据,供后期进行分析;
4、测量精度不受功率因数影响,当0 ≦ ∣ λ ∣ ≦1时功率精度都是±(读数的0.015%+量程的0.01%);
5、LMG系列多出250V,400V两个测量量程,更容易用于各种测试场合。
