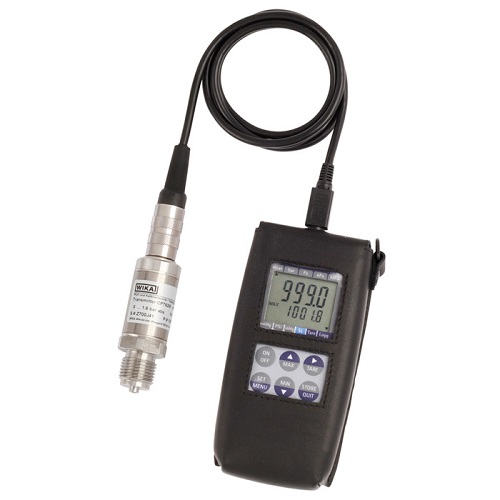

CPH62I0本安型手持式压力数显仪。CPH62I0型手持式压力数显仪可配备测量范围高达100MPa的外接式基准压力变送器CPT62I0。该产品特别适用于过程工业、化工行业和炼油厂等领域。数显仪可自动检测所连接压力传感器的测量范围，以确保实现高精度测量。可以广泛应用在校准服务公司和服务行业、仪表和控制车间、质量保证控制过程中。完整的测试和服务箱对于维护和服务应用程序，可选用不同类型的箱体系统。这些服务箱内科选配压力源、电池、转换接头等。

经过认证的准确度对于每一个参考压力传感器，完整的测量链的准确度由仪器附带的工厂校准证书进行认证。根据要求，我们可以为CPH62I0提供DKD/DAkkS校准证书。

CPH62I0-S2双信号型可配备表压或绝压压力传感器，并且和两个压力传感器配合使用还能测量差压。压力单位可选bar、mbar、psi、Pa、kPa、MPa、mmHg或inHg。CPH62I0型数显仪集成了数据记录仪和其他多种功能（很小值、很大值、保持、清零、漂移校正、报警、3种不同采样率和海平面等），可满足各种应用要求。

带可更换压力传感器 CPT62I0（即插即用）的本安型数显仪

测量范围：0 ... 100 MPa [0 ... 14,500 psi]

压力类型：正负压、绝压和差压

准确度：0.2 %, 可选0.1 % （含校准证书）

数据记录器记录测量值

CPH62I0-S1 型（单通道型）

CPH62I0-S2 型（双通道型）

一、参考压力传感器的电气连接

测量输入：1个可供CPH62I0-S1型输入的端口

                  2个可供CPH62I0-S2型输入的端口

传感器兼容性：与CPT62I0型参考压力传感器兼容

连接至CPH62I0：6针，带锁扣的屏蔽迷你DIN内螺纹连接器

传感器连接电缆：标准：带6针迷你DIN连接器和7针卡口连接器的电缆，长度1.1 m [3.3 ft]

                可选：延长电缆，长度3.8 m [12.5 ft]，总电缆长度约5 m [16.4 ft]

指示

显示仪 大型四位半数字液晶显示屏，可显示2个压力值及其他信息

指示范围 -19999 ... 19999位（取决于连接的参考压力传感器）

压力类型 取决于连接的参考压力传感器

■表压，绝压或真空

■差压测量仅针对CPH62I0型及两种连接的CPT62I0型参考压力传感器模型

压力单位 根据测量范围自由选择

         ■ bar

         ■ mbar

         ■ psi

         ■ Pa

         ■ kPa

         ■ MPa

         ■ mmHg

         ■ inHg

功能

测量速率：测量速率（可通过菜单设置）

          ■4/s（“慢”）

          ■1,000/s（“快”）

          ■> 1,000/s未过滤（峰值检测）

平均值过滤：1 ... 120 s（可通过菜单设置） 平均值过滤

数据记录器 ■独立数据记录仪

                   ■可记录99个数值，包括按键次数，可通过功能按钮访问

                   ■循环记录仪：

                   ■可自动记录10,000 个数值，包括按键次数

                   ■时间可从1 ... 3,600 s中自由调节

实时时钟：用于数据记录器（可通过菜单设置）

很小/很大内存：很小或很大测量值（可通过功能按钮访问）

保持：保存上次测量值（可通过功能按钮访问）

皮重：皮重或零点调整（可通过功能按钮访问）

警报：警报功能（可通过菜单设置）

           很小/很大警报（听觉/视觉）

海平面（大气压）：海平面调整-200...+9999m（可通过菜单设置）

断电功能：自动关机（可通过菜单设置）

                 ■激活（1 ... 120 分钟）

                 ■关机（仪器不能）

供电电压

电源：9V电池

电池寿命：>300小时工作时间（1个传感器测量率为4/s）

允许的环境条件

工作温度：-10...+50°C [14...122°F]

储存温度：-20...+70°C [-4...+158°F]

相对湿度：0...95 % r. h. (不凝结)

输出信号/接口

串联接口1)：RS-232或USB（需要仪器专用接口电缆）

模拟输出1)：直流0 ... 1 V；可配置型（可通过菜单激活，作为串行接口的替代，需要仪器专用连接电缆）

连接：立体声插孔连接器，3.5 mm

箱体

材质：耐冲击ABS塑料，薄膜按键，透明屏幕，皮箱

尺寸：参看技术图纸

重量：约160g [0.35 lbs]（包含电池）

二、CPT62I0参考压力传感器

过程连接

GB：适用于所有测量范围

GB平面：测量范围 > 0.16 ... < 100 MPa 和 MPa 绝压

         测量范围 > 5 ... < 14,500 psi 和 psi 绝压

G1B平面：测量范围 ≥ 0.01 ... ≤ 0.16 MPa 和 MPa 绝压

         测量范围 > 5 ... ≤ 20 psi 和 psi 绝压

适配器：或客户要求的各种连接接头

材质

接液部件：测量范围 ≥ 0.01 ... 2.5 MPa [≥ 1.45 ... 360 psi]

          ■不锈钢或

          ■测量范围>2.5MPa[>360psi]

          ■不锈钢带NBR密封或

          ■氧用版本，测量范围≥0.025MPa[≥0.4psi]

          ■不锈钢或

          ■平嵌隔膜型

          ■不锈钢，O形圈带NBR密封或

          ■不锈钢，O形圈带EPDM密封或

          ■Hastelloy C4，O形圈带NBR密封或

          ■Hastelloy C4，O形圈带EPDM密封

压力传送介质：测量范围≤1.6MPa[≤250psi]时，合成润滑油

                         平嵌隔膜，合成润滑油

                          氧用版本，卤烃油

允许环境条件

介质温度：■-20...+50°C[-4...+122°F]

                  ■-10…+50°C[14...122°F]（仅适用于氧用版本）

工作温度：-20...+50°C[-4...+122°F]

储存温度：-40...+80°C[-40...+176°F]

相对湿度：0...95%r.h.（不凝结）

外壳

材料：不锈钢

防护等级：■IP65

                  ■连接时达IP67

尺寸：参见技术图纸

重量：约220g [0.49 lbs]

测试值的准确度4)：■0.2%FS
                                ■0.1% FS

平均温度系数：≤0.2% of span/10K（参考条件以外）

补偿范围：0...80°C[0...176°F]

三、与安全相关的特性值

CPH62I0手持式压力数显仪

参量                  连接值CPH62I0

很大电压              Uo = DC 10.38V

很大电流              Io = 93 mA

很大电源              Po = 240 mW

很大有效内部电容      Co = 1,240 nF

很大有效内部电感      Lo可忽略

CPT62I0参考压力传感器

参量                  电线路CPT62I0

很大电压              Ui=DC 10.4V

很大电流              Ii=100 mA

很大电源              Pi= 500 mW

很大有效内部电容      Ci= 600 nF

很大有效内部电感      Li可忽略

GSoft数据记录仪能以表格或图形方式显示记录数据。WIKA-CAL 校准软件可提供各种校准服务：

1.通过/不通过PC端进行校准；

2. 在SQL数据库中管理校准及仪器数据。可通过RS-232和USB密匙来进行数据传输。

WIKA-Cal 校准软件可用于生成压力测量仪表的校准证书和记录器协议，目前其试用版可从公司主页免费下载。不过要分别将模板从试用版升级到完整版，用户必须购买带模板的USB密匙。插入USB密匙后，预装的试用版软件会自动升级为完整版。另外，用户只要将USB密匙连接在电脑上就可以一直使用完整版的软件。

文章来源于WIKA德国威卡
