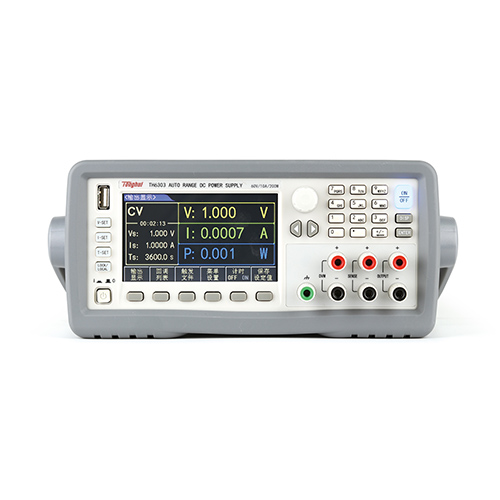

TH6303单路线性自动范围可编程DC电源

TH6303单路线性自动范围可编程DC电源。支持电压测试功能,支持数据保存和回调,可进行列表设置和步进输出,智能型风扇控制,节约能源,降低噪声,可通过计算机进行软件控制和检测,设置测试条件及测量结果的显示、数字键盘和旋钮操作,简单快捷,高准确度,高分辨率,低纹波和低噪声,支持关机数据保存和开机数据加载。
TH6303

TH6303单路线性自动范围可编程DC电源操作说明

电压设置

电压设置范围在0到很大输出值之间,通过前面板的V-SET键来选择电压设置,当电压设置被选定后,对应按键灯会被点亮,电压设定值下显示小光标,通过以下两种方式来设定电压值。
方法一:通过方向键或按压旋钮将小光标移动到要调节的位置,旋转旋钮,可以调节电压值。
方法二:直接通过数字键输入具体数值,选择下方软件栏mV、V或ENTER键来输入具体电压值。

电流设置

电流设置范围在0到很大输出值之间,通过前面板的I-SET键来选择电流设置,当电流设置被选定后,对应按键灯会被点亮,电流设定值下显示小光标,通过以下两种方式来设定电流值。
方法一:通过方向键或按压旋钮将小光标移动到要调节的位置,旋转旋钮,可以调节电流值。
方法二:直接通过数字键输入具体数值,选择下方软件栏mA、A或ENTER键来输入具体电流值。

定时设置

输出定时器的设置范围在0到99999.9s之间,通过前面板的T-SET键来选择定时设置,当定时设置被选定后,对应按键灯会被点亮,定时设定值下显示小光标,通过以下两种方式来设置定时器的值。
方法一:通过方向键或按压旋钮将小光标移动到要调节的位置,旋转旋钮,可以调节定时值。
方法二:直接通过数字键输入具体数值,选择下方软件栏h、m、s或ENTER键来输入具体时间值。

输出

当电压、电流或时间等数值设置完后,按下ON/OFF键输出,输出时,该键被点亮,输出回测值和输出模式显示在该页对应位置。
如果需要用到定时器,则需打开计时功能(TRIG模式下,计时功能无法启用)。
计时功能如图所示
TH6303
按下上图软件栏中箭头所指的计时选项,打开计时功能,计时功能开启时,软键栏对应选项显示ON,关闭时则显示OFF。
输出时,若没开启计时功能,定时器正计时,若开启计时功能,定时器倒计时,计时完成后,输出自动关闭。

回调列表页面

按下软键栏中对应回调列表的按键,进入<回调列表>页面。该页面主要用于保存设置的电压值、电流值、过保电压和过保电流。需要时可在该页面直接调用保存过的值。

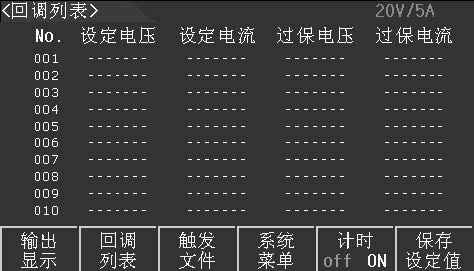

<回调列表>页面示意图如图所示
TH6303保存设置的电压值、电流值、过保电压和过保电流

设定值保存

设定值保存功能如图所示
TH6303设定值保存功能
在<输出显示>页面设置好电压和电流值,在软件栏中按下上图箭头所指的保存设定值选项,该组设定值会保存到回调列表中。当有新的设定值需要保存时,重复该步骤,保存的数据会按顺序写入列表,一共可保存100组数据。

调用和删除

<回调列表>一共10页,每页保存10组数据,通过前面板方向键或软件栏中的上一页和下一页可进行翻页查看数据。
当需要调用某组数据时,只需翻到保存该数据的页面,旋转旋钮将箭头光标指向该组数据,选择调用,该组数据会替换当前设定值。若要删除该组数据时则选择删除选项,该组数据被删除,该组数据后的数据则依次向前覆盖原先的数据。
注意,当前页面只能临时存储数据,重新开关机后保存的数据将会清空,如果想在开机后加载保存的数据,则需在<菜单设置>页设置开机加载功能。

触发设置页

该页面用于设置仪器的步进输出功能,用户可以通过编辑触发设置的每一个单步值和单步时间来产生各种输出变化顺序。
按下软件栏中触发文件对应的按键,进入<触发设置>页面。

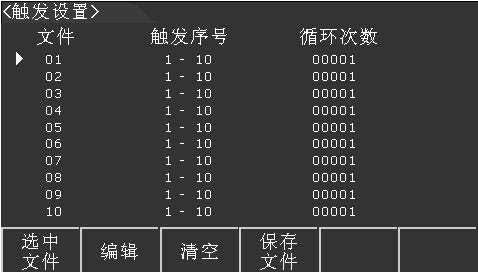

<触发设置>页面示意图如图所示
TH6303触发设置
该页有10个文件,每个文件中可设置100组数据,为了触发步进输出的功能,必须先对以下进行设置。
单步电压、单步电流和单步时间
起始点、结束点和循环次数

电压、电流和时间设置

旋转前面板旋钮,将光标箭头移动到想要触发的文件号,按下软件栏中编辑选项对应的按钮,进入对应文件的设置页。

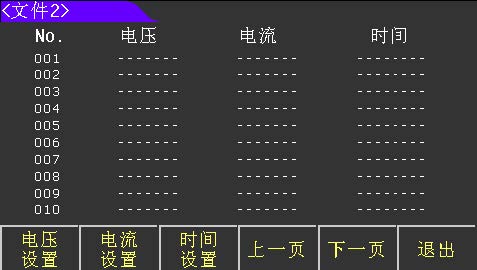

<文件>设置页示意图如图所示
TH6303电压、电流和时间设置
进入该页后,有两种设置方法。
方法一:直接在对应设置项上设置参数。

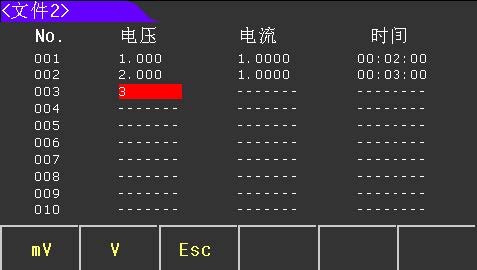

如图示意图所示
TH6303在对应设置项上设置参数
旋转旋钮,将光标箭头移动到相应序号,再通过方向键移动大光标,选择电 压、电流或时间,直接通过数字键输入具体数值。其余设置值也采用同样方法。
方法二:步进设置。
如图示意图所示
TH6303测试界面
进入<文件>设置页后,软件栏显示上图所示选项,电压设置、电流设置和时 间设置。选择其中一个选项,按下对应按键,出现下图设置参数。

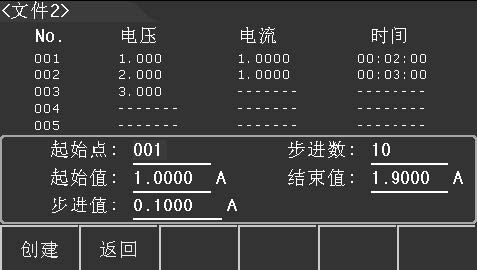

如图示意图所示
TH6303设置参数
上图中出现以下设置参数:
起始点:表示触发的靠前组数据的序号
步进数:表示从起始点开始依次往后的总步数
起始值:靠前组数对应的数值
结束值:很后一组数对应的数值
步进值:从靠前组数开始,依次往后递增或递减的数值大小
该种设置方式适用于触发组数多且有规律的递增或递减的输出,根据需求设 置完上述参数后,按下创建对应的软件选项,设置好的数据会写入文件对应的列 表中。

触发序号和循环次数设置

以上设置只是设置了文件列表中的数值,要触发具体的参数,还必须返回<触发设置>页面。
在<文件>设置页按下退出选项的按键,返回<触发设置>页面。
根据上述设置的文件,通过旋钮和方向键,将光标移动到对应文件后的触发序号或循环次数设置项上,通过数字键输入具体数值,设置要触发的列表序号和想要循环触发的次数。

保存文件和触发输出

完成上述设置后,将箭头光标移动到所要触发的文件,软件栏出现下图内容。通过保存文件选项可将设置好的参数保存到flash中,以便下次开机时加载。
当文件处于未触发状态时,按下选中文件选项可触发所选文件,按下关闭文件选项,可结束该功能。
当文件处于触发状态时,该文件序号显示为红色。按下前面板[ON/OFF]键,触发输出。触发结果在<输出显示>页面显示。如果要观察整体输出结果,只需按下上图软件栏的触发结果选项,进入<触发输出>页面。

菜单设置页面

按下软键栏中对应菜单设置的按键,进入<菜单设置>页面。该页面主要用于设置仪器的工作方式
通过方向键,将光标移动到对应设置项上,再通过软件菜单栏内容,选择相应的设置选项。

电压测量

根据需要选择开启或关闭电压测量

语言选择

该系列仪器有中文和英语两种语言。
  • 中文
  • ENGLISH

按键声音

根据需求可关闭或开启按键声音。
  • 关闭
  • 开启

开机参数

该功能主要用于选择开机时加载出厂参数或用户参数。
  • 出厂参数:开机时不加载任何参数,以出厂设置方式开机
  • 用户参数:当仪器设置了一些参数,且想要在下次开机时加载这些参数时,则需选择加载这一功能,当下次开机时,仪器会自动加载回调列表、触发文件和菜单设置参数等内容
  • 默认设置:使仪器的所有设置恢复出厂时的默认值

触发模式

该功能用于设置仪器的触发方式。
  • 手动触发:该模式下,可通过仪器按键实现触发功能
  • 外部触发:该模式下,按键无法实现触发功能,只能通过上位机指令来实现

采样模式

当负载消耗较大电流的时候,就会在电源到负载的连接线上产生压降,为了保证测量精度,仪器添加了四端采样的功能。
  • 双端采样:直接测量前面板[+,-]端的电压和电流
  • 四端采样:通过前面板[S+,S-]端口来采样,保证了测量精度

过压保护和过流保护

设置仪器输出的保护参数,当采样到的值超出过保值时,仪器输出关闭,保证仪器和负载的安全性。
  • 过压保护
  • 过流保护

总线模式

该仪器有四种通讯方式,选择所需的通讯选项,并连接好后面板通讯端口,就可实现对应的通讯功能。
  • RS232
  • GPIB
  • USB-CDC
  • USB-TMC

通讯设置

该选项用于设置通讯的波特率:4800/9600/19200/38400/57600/115.2k

GPIB地址

当仪器需要进行多机通讯时,必须得设置好本机地址。

日期

该仪器内置RTC时钟,可实时显示时间。将光标移动到该选项,按下设置对应的按键,参照实际时间,即可对年、月、日、时、分、秒进行设置。

升级方法

1.长按Lock键并打开电源开关,进入升级界面<CMOS SETUP UTILITY>
2.按下软键Update,并再次确认即可进行升级(注:升级至10%时较慢,切勿拔下U盘,请耐心等待直至机器重新启动为止

数据记录功能

该仪器的数据记录功能可以将电压电流数据保存至U盘CSV文档内。
1.按下前面板[LOCK/LOCAL]键,再按下[←方向]键,即开始保存数据
2.按下[→方向]键,即结束保存(注:保存数据的间隔在100ms左右,数据一次很多保存15000行)

TH6303仪器参数指标对比选型

参数

TH6301

TH6302

TH6303

TH6304

TH6312

TH6313

TH6314

TH6323

TH6324

额定输出

电压

20V

30V

60V

120V

30V

60V

120V

60V

120V

电流

30A

20A

10A

5A

30A

15A

6A

25A

10A

功率

200W

200W

200W

200W

360W

360W

360W

600W

600W

负载调节率≤

电压

0.01%+20mV

0.01%+25mV

0.01%+10mV

0.01%+20mV

0.01%+20mV

0.01%+30mV

0.01%+8mV

0.01%+30mV

0.01%+25mV

电流

0.01%+20mA

0.01%+ 15mA

0.05%+4mA

0.05%+6mA

0.01%+20mA

0.05%+6mA

0.01%+6mA

0.1%+10mA

0.5%+10mA

电源调节率≤

电压

0.01%+20mV

0.01%+ 20mV

0.01%+10mV

0.01%+20mV

0.01%+20mV

0.01%+30mV

0.01%+8mV

0.01%+30mV

0.01%+25mV

电流

0.01%+20mA

0.01%+ 15mA

0.05%+4mA

0.05%+6mA

0.01%+20mA

0.05%+6mA

0.01%+6mA

0.1%+10mA

0.5%+10mA

设定值解析度

电压

1mV(<100V), 10mV(>100V)

电流

0.1mA(<10A), 1mA(>10A)

回读值解析度

电压

1mV(<100V), 10mV(>100V)

电流

0.1mA(<10A), 1mA(>10A)

设定精度12月(25°C±5°C)≤

电压

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

电流

0.1%+30mA

0.1%+20mA

0.1%+10mA

0.1%+10mA

0.1%+30mA

0.1%+15mA

0.1%+20mA

0.1%+25mA

0.1%+25mA

回读精度12月(25°C±5°C)≤

电压

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

电流

0.1%+30mA

0.1%+20mA

0.1%+10mA

0.1%+10mA

0.1%+30mA

0.1%+15mA

0.1%+20mA

0.1%+25mA

0.1%+25mA

纹波和噪声(20Hz20MHz)≤

差模电压

≤15mVpp

≤15mVpp

≤8mVp-p

≤30mVp-p

≤15mVpp

≤15mVp-p

≤20mVpp

≤20mVp-p

≤50mVp-p

差模电流

≤10mArms

≤10mArms

≤6mArms

≤6mArms

≤12mArms

≤8mArms

≤12mArms

≤15mArms

≤15mArms

上升时间≤

10%-90%

≤100mS

≤100mS

≤150mS

≤200mS

≤100mS

≤200mS

≤150mS

≤150mS

≤150mS

下降时间≤

90%-10%

≤2S

≤2S

≤2S

≤3.5S

≤2S

≤2S

≤3.5S

≤2S

≤3.5S

DVM

显示精度

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

显示分辨率

1mV

输入电压范围

20V

30V

60V

120V

30V

60V

120V

60V

120V

存储

10组触发输出,每组100个步骤,100组设定记忆

注:当测试端输出电流大于10A时,不能使用带香蕉插头的测试线测试,请使用带Y型或O型冷接线端子的测试线进行测试;也可以选用机箱后面板测试端进行测试。

标配
配件名称 型号
两端测试线 TH26004C
选配
配件名称 型号
大电流测试线缆 TH26035D
大电流测试线缆 TH26035E
