总谐波失真/畸变 (THD) 测量是评估电压失真的有效方法。然而，在评估电流失真时，THD 可能会产生误导。

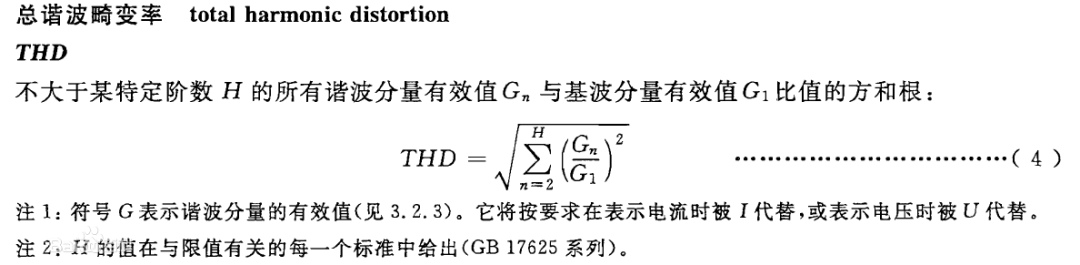

THD 是谐波的总和，表示为基波的百分比。 对于电压THD，这将是电压谐波与基波电压相比的总和。在非故障条件下，电压将始终存在，因此始终存在正确的参考。

电流的 THD 并非如此。

电流 THID是电流谐波与基波电流相比的总和。问题是基波电流会随着电网系统中的负载的开启和关闭而在整个记录过程中发生变化。如果负载关闭，则基波电流下降。由于基波电流在THD计算时被用作参考，因此当基波电流接近零时，计算出的谐波电流THID值将会非常高。TDD让我们更好地了解谐波失真对系统的影响有多大。例如，我们的THD可能非常高，但系统的负载很低。在这种情况下，对系统的影响也很小。

这就是为什么使用总需量失真 (TDD) 来测量电流失真的原因。TDD 是电流谐波与测试间隔期间记录的很大平均电流/额定电流相比的结果。这意味着即使电流很低，TDD 值也不会给出误导性结果。

银飞电子供应测试仪器

德国GMC-I集团CAMILLE BAUER的在线电能质量分析仪LINAX PQ3000/PQ5000，电压故障录波测试仪SINEAX AM1000/AM2000/AM3000都可测试和分析电流总需量失真 (TDD)，可显示实时TDD数值和柱状图。如需要测试电流THID，通过通讯接口也可快速读出。

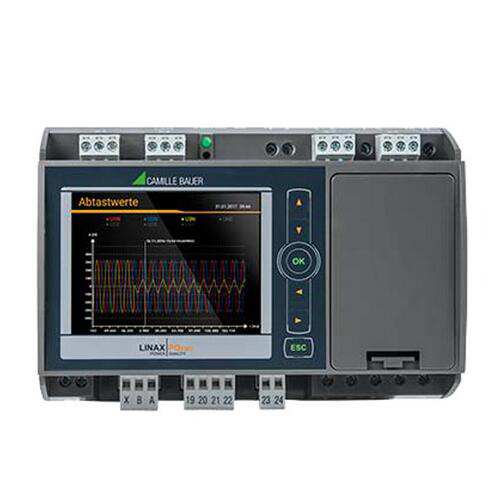

在线电能质量分析仪LINAX PQ3000

Class A级在线电能质量监控装置，高分辨率,彩色TFT显示，在电能质量事件造成严重影响前检测出电能问题，并提供数据以确定事件发生时的根本原因。

产品亮点：

01、清晰

■ 高分辨率,彩色TFT显示器用于高清晰显示测量数据

■ 始终可见的状态信息(告警,密码保护,数据记录,时间/日期等)

■ 清晰的设计

02、直观

■ 特定语言的纯文本菜单导航

■ 用于快速数据接入测量值信息的局部排列

■ 用于维护和试运行的服务区域


03、多功能

■ 电能质量监控符合标准 IEC 61000-4-30 Ed. 3

■ 能量消耗获取:仪表和负荷曲线

■ 设备状态监测

04、灵活

■ 适用于没有硬件差异的所有网络配置

■ 可自由选择的测量变量值和测量值

■ 可自由定义的报警条件带有集体报警和记录

05、可扩展

■ 可组合设备设计(功能性,接口,I/Os,辅助能源)

■ 可直接集成到SMARTCOLLECT软件
