IDAX300绝缘诊断分析仪利用FDS介质谱技术测试1000kV变压器套管案例

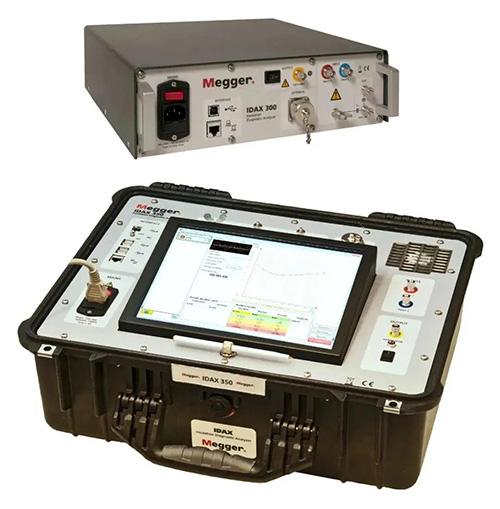

IDAX300绝缘诊断分析仪利用FDS介质谱技术测试1000kV变压器套管案例。电力公司中使用的变压器随着时代的进步，电网的增加，逐渐变得老化，故障不断出现，不断修复，并且随着停电也造成了一定的损失，这对电力公司来说是一个非常严峻的挑战。变压器在电力行业中起着至关重要的作用，为了提高设备的可靠性和经济效益的较大化，这种需求促使世界上一流的专家们对新技术进行评估，以找到可靠的状态监测和诊断方法。IDAX300是根据DFR技术设计的一款绝缘诊断仪器（介电频率响应，也称作 FDS介质谱）。虽然DFR在实验室的运用已经很多年了,但作为现现场测量的仪器，IDA/IDAX300还是靠前台。IDAX300通过数十年的广泛运用，产品的品质和技术的有效性已被充分证明。
随温度、负载的变化波动剧烈，油温不同的情况下，油微水的测试结果也差距极大。
②绝缘电阻（PI）
测量极化指数的时候，绝缘油的新旧会造成很大的干扰。而且极化指数只能测试绝缘油中的水分含量，不能测试绝缘纸板中的水含量。
③工频介损
有些故障在工频中不一定能显现出来，而且对绝缘变化的敏感度极差。
IDAX300绝缘诊断分析仪的一项很重要的应用是评估变压器绝缘中的水含量。绝缘中水含量的存在会加速绝缘的老化进程。变压器的绝缘系统是由绝缘油和绝缘纸组成的，在变压器绝缘降解过程中，水分的影响是较大的。IDAX可以通过一次测试给出可靠的水含量结果。在20-30℃情况下，测试可在22分钟内完成。固体绝缘中的水分的存在，即使是少量，也会造成以下危害：
1、加速老化
2、降低了高达局部高温承受能力
3、增加了气泡形成的几率
4、降低了变压器绝缘油的电介质强度
5、降低了局部放电的起始电压
IDAX300绝缘诊断分析仪介质谱技术的优势
①油微水法油中水含量随温度、负载的变化波动剧烈，油温不同的情况下，油微水的测试结果也差距极大。
②绝缘电阻（PI）
测量极化指数的时候，绝缘油的新旧会造成很大的干扰。而且极化指数只能测试绝缘油中的水分含量，不能测试绝缘纸板中的水含量。
③工频介损
有些故障在工频中不一定能显现出来，而且对绝缘变化的敏感度极差。
IDAX300绝缘诊断分析仪测试难点

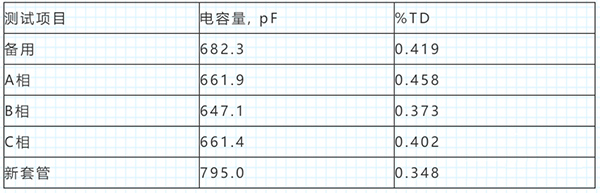

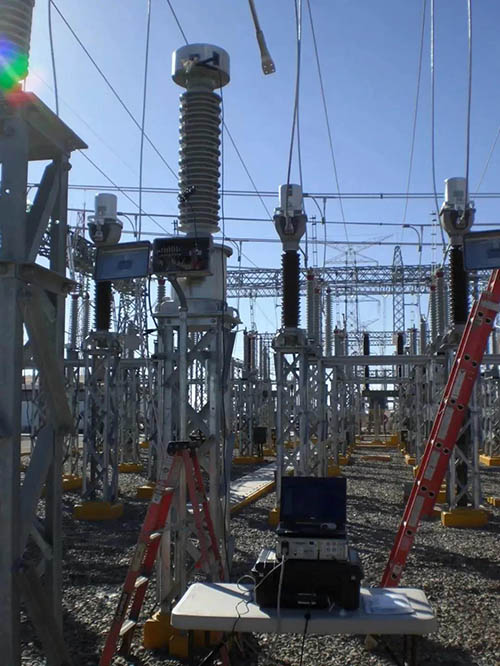

国网1000 kV特高压多斯变电站电磁环境复杂,存在大量工频干扰信号,且在低温下导致难以对介损结果进行准确诊断分析。前不久，Megger梅凯的技术支持工程师与北京康高特的相关人员一同来到客户处进行测试试验。本次试验使用了介质谱分析技术对套管进行了测试，提出了一种介损随频率及智能温度矫正等综合抗干扰技术,对现场套管进行准确的介损分析，评判是否存在老化受潮等情况。IDAX300绝缘诊断分析测试数据得出测试的项目有电容量/PF和%TD，其中备用电容量为682.3，%TD量为0.419；A相电容量为661.9，%TD量为0.458；B相电容量为647.1，%TD量为0.373；C相电容量为661.4，%TD量为0.402；新套管电容量为795.0，%TD量为0.348。IDAX300绝缘诊断分析仪测试结果
通过对新老套管对比的试验可以看出，新的套管随频率及温度影响不大，电容数据曲线平滑，低频下泄漏电流极低（出现负值）；证明这种抗干扰及温度修正技术可有效排除工频干扰、低温环境下的检修测试工作带来的测量误差（数据波动），提高套管绝缘老化诊断的有效性与准确性1000 kV超高压套管测试取得预期效果，后续在有条件的情况下，可以对重点套管进行FDS介质谱分析，形成完善的跟踪报告。IDAX300绝缘诊断分析仪是广泛被证明有效的测定变压器绝缘水分的仪器。仪器和带模型的软件已被广大用户测试并证实有效。很新的第五代产品比之前的产品测试速度更快、使用更简单、功能更全面。频率范围从DC到10 kHz，可抵御变电站干扰，快速测试方法和200 V到30 kV的测试电压，使IDAX成为一种很全面绝缘诊断测试系统。现场试验案例有效地表明了FDS介质谱分析技术能够很好地用于评估套管、互感器等设备的绝缘状态和老化状况。世界上的研究机构和大学大量的科研活动正在不断为IDAX的应用增加宝贵的经验，Megger IDAX系列也正在持续发展更新，同时欢迎国内各大机构及高校与银飞电子联系，增进合作！
