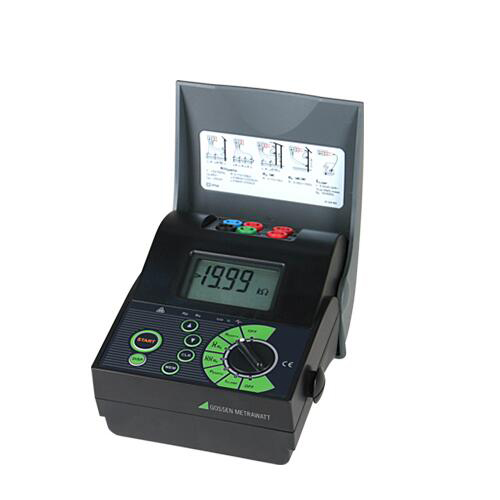

GEOHM5接地电阻测试仪
GEOHM5接地电阻测试仪是一款高质量、专业级的测试仪器,是利用电池供电的,满足DINVDE0413的第5部分标准的要求,根据国际标准IEC 60364661(VDE 0100 TEIL 610)和欧洲标准EN 615575进行接地电阻的测量。GEOHM5电阻测试仪利用测量电流电压的方法来探测或测量土壤的电阻率和欧姆电阻,还可以用来测量接地电阻,局部接地电阻、土壤电导率、电流(真有效值)需用钳头选件,进行四线接地电阻测量,以及评估接地质量所依据的特定接地电阻测量。GEOHM 5接地电阻测试仪可持续监控干扰电压、接地电阻,超过允许值时会发出提示;可以存储1000个测量值,可通过RS232接口把测试得到的存储的测量值传输到PC,在PC上生成很终测试报告。如果要进行这步操作,需要先在电脑上安装Z591DGEOHM5软件。
GEOHM5电阻测试仪应用规范和标准
IEC/EN 61 0101 VDE 04111 |
关于电设备的测量、控制和实验室应用的安全要求 – 基本要求 |
IEC61557/EN61557/ VDE 0413 |
对于测试、测量或监测保护导体测量设备 Part 1:基本要求Part 5:接地电阻 |
EN 60 529 / VDE 0470 part 1 |
测试仪器和测试过程、封装所能提供的保护等级(IP code) |
DIN EN 61326 VDE 0843 Part 20 |
用于测量、控制和实验室应用的电子设备 – 电磁兼容性(EMC)需要 |

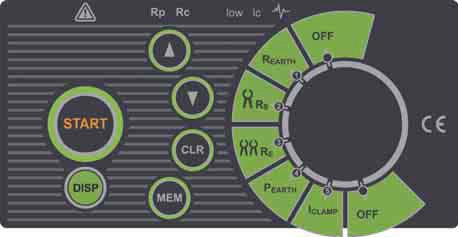

GEOHM5电阻测试仪测量与选件
可测量的参量 | 开关位置 | 需要的配件 |
接地电阻 RE(传统的温纳 4 电极方法) |
REARTH | 4 个地钎和4 个测量电缆(已含) |
局部接地电阻 RS(传统的温纳 4 电极方法和辅助钳 头) |
RS(钳头) | 4 个地钎、4 个测量电缆、1 个钳头(选件) |
接地电阻 RE(2 个钳头)— 实际是环路电阻 |
RE( 2 个钳 头) |
2 个钳头(选件) |
土壤电导率 | PEARTH | 4 个地钎和4 个测量电缆(已含) |
电流(真有效值) | ICLAMP | 1 个钳头(选件) |
GEOHM5电阻测试仪测量方法
功能(EN 61557) | GEOHM │5 |
测试电压 | 40V |
测试频率 | 125 / 150 Hz |
RS | 较大 50kΩ |
Rh | 较大 50kΩ |
3极测量 | |
测量量程 | 0.11 Ω~19.99 kΩ |
分辨率 | 0.01 Ω~10 Ω |
测量误差 | ±(2%读数 + 3d) |
4极测量 | |
测量量程 | 0.11 Ω~19.99 kΩ |
分辨率 | 0.01 Ω~10 Ω |
测量误差 | ±(2%读数 + 3d) |
3极局部并采用钳头测量 | |
测量量程 | 0.11 Ω~1.99 kΩ |
分辨率 | 0.01 Ω~10 Ω |
测量误差 | ±(2%读数 + 3d) |
4极局部并采用钳头测量 | |
测量量程 | 0.11 Ω~1.99 kΩ |
分辨率 | 0.01 Ω~10 Ω |
测量误差 | ±(2%读数 + 3d) |
2钳头测量方法 | |
测量量程 | 0.0 Ω~100 Ω |
分辨率 | 0.1 Ω~1 Ω |
测量误差 | ±(10%读数 + 2d) |
GEOHM5接地电阻测试仪测量接地电阻用钳头和3极、4极测试方法;四极测量比三极测量的结果好得多,因为测试夹子和被测电极之间的接触电阻没有问题,从被测接地电极到电流测量探头的距离是很少是接地电极深度的5倍,技术参数与4极方法基本相同,只是显示范围和测量范围不同。测量比较复杂的接地系统的总接地电阻,测量距离的大小取决于单个接地电极之间的对角线的距离。在许多电极并联的复杂接地系统或其他与接地系统相连的系统中,可能存在较大的泄漏电流,大的泄漏电流可能是由电气装置或接地系统的不同故障引起的。被测电流的形状通常是非正弦波,形状被各种非线性源扭曲,这就是为什么测试仪器测量电流的真实有效值是很重要的,否则结果可能会产生误导。当外部的AC/DC电压高于20V时,按下启动键后将不会进行接地电阻测量,将会显示>20 V的电压的测量信息。为了保证使用者进行测量和测试时的安全,以及保持测试设备完好无损,需要注意不要把仪器连接在高压上,仪器内装有电池时不要充电,发现仪器或配件损坏时,不要再启动仪器,更换电池时,要关闭并切断与仪器连接的任何配件。GEOHM5是根据多年生产经营接地电阻和电气安装试验设备的经验而设计生产的,仪器的电子部分采用SMD技术生产,特定的液晶显示器便于阅读的测量的结果和信息,操作简单易懂,使用前详细的阅读说明书后就可以进行操作,但是维护和校准没有经过培训的人员是不可以进行操作的。
